Phoenix Contact MINI MCR-2-UI-UI 2902037 Scheidingsversterker 1 stuk(s) kopen ? Conrad Electronic

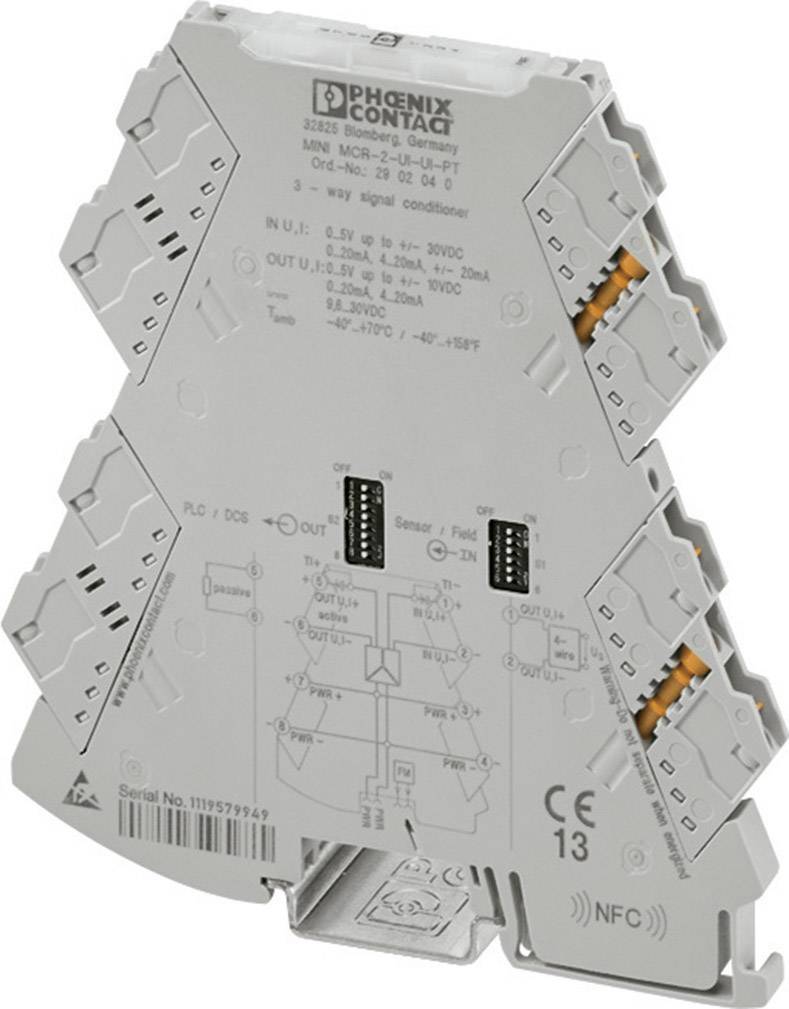

Een grijs, driehoekig elektronisch apparaat met aansluitingen en labels. Het betreft een signaalomvormer.

Soortnaam

Scheidingsversterker

Type

MINI MCR-2-UI-UI

Afm.

(l x b) 120.5 mm x 6.2 mm

Aansluiting

Steekaansluiting

Last

≥10 kΩ / < 600 Ω (bij 20 mA)

Datasheet (PDF)

Leverbaar do. 3 sep.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 214,05 / Stuk)

€ 214,05

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Configureerbare 3-weg-scheidingsversterker

Technische specificaties

Transmissiefout: < 0,1% (van eindwaarde)

Type: MINI MCR-2-UI-UI

Soortnaam: Scheidingsversterker

Afm.: (l x b) 120.5 mm x 6.2 mm

Aansluiting: Steekaansluiting

Last: ≥10 kΩ / < 600 Ω (bij 20 mA)

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.2 mm

: 120.5 mm

Stroomverbruik: 25 mA (stroomuitgang bij 24 V/DC incl. belasting) · 54 mA (stroomuitgang bij 24 V/DC incl. belasting)

Max. omgevingstemperatuur: +85 °C

Min. omgevingstemperatuur: -40 °C

: IP20

Ingangsstroom (max.): 24 mA

Aansluiting: Schroeven

Uitgangssignaal: 0 V - 5 V
1 V - 5 V
-5 V - 5 V
0 V - 10 V
2 V - 10 V
-10 V - 10 V
0 mA - 20 mA
4 mA - 20 mA

Ingangssignaal: 0 V - 5 V
1 V - 5 V
-5 V - 5 V
0 V - 10 V
2 V - 10 V
-10 V - 10 V
0 V - 20 V
4 V - 20 V
-20 V - 20 V
0 V - 24 V
4,8 V - 24 V
-24 V - 24 V
0 V - 30 V
6 V - 30 V
-30 V - 30 V
0 mA - 20 mA
4 mA - 20 mA
-20 mA - 20 mA

Instelling: DIP-schakelaar

Voedingsspanning: 9,6 - 30 V/DC

Ingangsweerstand: Spanningsingang: > 1000 KΩ
Stroomingang: 63 kΩ

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1199182 Phoenix Contact MINI MCR-2-UI-UI 2902037 Scheidingsversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1199182 Phoenix Contact MINI MCR-2-UI-UI 2902037 Scheidingsversterker 1 stuk(s)

Omschrijving

3-weg scheidingsversterker met insteekbare aansluittechniek met gekalibreerde meetbereikomvormer, voor galvanische scheiding van uni- en bipolaire analoge signalen. Met de DIP-schakelaars configureerbare in-/uitgang.
