Metz Connect PT-C12 230 V AC 110502 Signaalomvormer 1 stuk(s) kopen ? Conrad Electronic

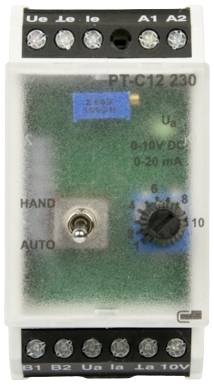

Een elektrisch apparaat met schakelaar, numerieke regelaar en meerdere aansluitingen, gemarkeerd met 'PT-C12 230'.

Soortnaam

Signaalomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

10 V

Type

PT-C12 230 V AC

Afm.

(l x b x h) 60 x 35 x 69.30 mm

Datasheet (PDF)

Morgen leverbaar

3 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 57,84 / Stuk)

€ 57,84

excl. btw

Slechts 3 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: PT-C12 230 V AC

Soortnaam: Signaalomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 10 V

Afm.: (l x b x h) 60 x 35 x 69.30 mm

Uitgangssignaal (spanning): 0 - 10 V/DC

Uitgangssignaal (stroomsterkte): 0 - 20 mA

Voedingsspanning: 230, 230 V/AC, V/DC (max)

Max. voedingsspanning: 230 V/AC
230 V/DC

Last: 500 Ω

Ingangssignaal (spanning): 0 - 10 V/DC

Ingangssignaal (stroomsterkte): 0 - 20 mA

Inhoud: 1 stuk(s)

Breedte: 35 mm

Hoogte: 69.30 mm

: 60 mm

Stroomverbruik: AC: 200 mA; DC: 110 mA

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -20 °C

Voedingsspanning: 230 V/AC
230 V/DC

Doorsnede massief (max.): 2.5 mm²

Doorsnede massief (min.): 0.34 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3164622 Metz Connect PT-C12 230 V AC 110502 Signaalomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3164622 Metz Connect PT-C12 230 V AC 110502 Signaalomvormer 1 stuk(s)

Omschrijving

De potentiaalscheider/signaalomvormer dient voor de scheiding van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC of voor de signaalomzetting van 0 tot 10 V DC naar 0 tot 20 mA DC resp. 0 tot 20 mA DC naar 0 tot 10 V. DC. De ingangs-, resp. Uitgangssignalen en de voedingsspanning zijn potentiaalgescheiden. Op het apparaat kan naar keuze een ingangssignaal 0 tot 10 V of 0 tot 20 mA worden aangesloten. Functie potentiaalscheiding: Bij de PT-C12 230 wordt het ingangssignaal 0 tot 10 V proportioneel op het uitgangssignaal 0 tot 10 V afgestemd. De PTI-C12 230 compenseert het ingangssignaal 0 tot 20 mA proportioneel op het uitgangssignaal 0 tot 20 mA. Functie signaalomzetting met potentiaalscheiding: Bij een signaalomzetting van 0 tot 10 V naar 0 tot 20 mA resp. 0 tot 20 mA naar 0 tot 10 V kan het daarbij omgezette uitgangssignaal met geïntegreerde spindeltrimmer worden bijgesteld. Bovendien is een hand-noodbedieningsniveau met HAND-AUTO-schakelaar met terugmeldcontact geïntegreerd. Via de potentiometer aan de voorzijde kan in de schakelaarstand HANDMATIG het uitgangssignaal 0 tot 10 V resp. 0 tot 20 mA worden ingesteld. Op de klem 10 V is een constante uitgangsspanning van max. 10 V DC, 5 mA beschikbaar. De geïntegreerde LED dient voor de weergave van de helderheid afhankelijk van de hoogte van het uitgangssignaal UA. Aansluiting met schroefklemmen.
