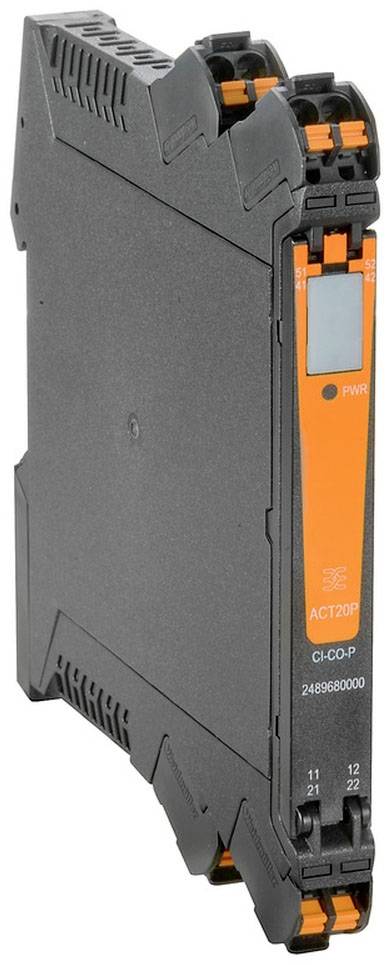

Afbeelding vergelijkbaar
Weidmüller ACT20P-PRO DCDC II-P 1481960000 Signaalscheidingsversterker 1 stuk(s)
Soortnaam
Signaalscheidingsversterker
Ingangssignaal max. (stroomsterkte)
20 mA
Ingangssignaal max. (spanning)
30 V
Type
ACT20P-PRO DCDC II-P
Afm.
(b x h) 12.5 mm x 127.1 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 475,00 / Stuk)
€ 475,00
incl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Diepte: 113,7 mm
- aantal ingangen: 1
- draagrail: TS 35
- isolatiespanning: 4 kVeff, input / output / power supply
- verontreinigingsgraad: 2
- overspanningscategorie: II
- stroomverbruik: ≤ 2.3 W
- kabelaansluitdoorsnede AWG, min.: 26
- kabelaansluitdoorsnede AWG, max.: 14
- Type
ACT20P-PRO DCDC II-P
- Soortnaam
Signaalscheidingsversterker
- Ingangssignaal max. (stroomsterkte)
20 mA
- Ingangssignaal max. (spanning)
30 V
- Afm.
(b x h) 12.5 mm x 127.1 mm
- Aansluiting
Push-In-klem
- Uitgangssignaal (spanning)
einstellbar
- Uitgangssignaal (stroomsterkte)
einstellbar. 0 bis ±20 mA
- Voedingsspanning
24 - 230 V DC/AC
- Max. voedingsspanning
230 V DC/AC
- Min. voedingsspanning
24 V DC/AC
- Ingangssignaal (spanning)
konfigurierbar
- Ingangssignaal (stroomsterkte)
konfigurierbar. ± 0.1mA bis ± 100 mA
- Inhoud
1 stuk(s)
- Configuratie
DIP-schakelaar
- Breedte
12.5 mm
- Hoogte
127.1 mm
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-20 °C
- Voedingsspanning U(B)
24…230 V DC ±20 %, 24…230 V AC ±10 % bei 48…62 Hz
- Doorsnede flexibel (max.)
2.5 mm²
- Doorsnede massief (max.)
2.5 mm²
- Doorsnede flexibel (min.)
0.2 mm²
- Doorsnede massief (min.)
0.2 mm²
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2240503 Weidmüller ACT20P-PRO DCDC II-P 1481960000 Signaalscheidingsversterker 1 stuk(s)
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2240503 Weidmüller ACT20P-PRO DCDC II-P 1481960000 Signaalscheidingsversterker 1 stuk(s)
Omschrijving
Weidmüller Signalwandler/-trenner ACT20P-PRO DCDC II-P
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Signalwandler/-trenner 24-230V AC/DC univ.Typ:ACT20P-PRO DCDC II-PArt der Spannungsversorgung:aktivBemessungsversorgungsspannung bei AC:235 VBemessungsbetriebsfrequenz:0 HzBemessungsversorgungsspannung bei DC:24 VAnzahl der Eingangsbereiche -60 mV ... +60 mV:1Anzahl der Eingangsbereiche -100 mV ... +100 mV:1Anzahl der Eingangsbereiche -300 mV ... +300 mV:1Anzahl der Eingangsbereiche -500 mV ... +500 mV:1Anzahl der Eingangsbereiche -1 V ... +1 V:1Anzahl der Eingangsbereiche -2 V ... +2 V:1Anzahl der Eingangsbereiche -2,5 V ... +2,5 V:1Anzahl der Eingangsbereiche -5 V ... +5 V:1Anzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche -20 V ... +20 V:1Anzahl der Eingangsbereiche 0 mV ... 60 mV:1Anzahl der Eingangsbereiche 0 mV ... 100 mV:1Anzahl der Eingangsbereiche 0 mV ... 200 mV:1Anzahl der Eingangsbereiche 0 mV ... 300 mV:1Anzahl der Eingangsbereiche 0 mV ... 500 mV:1Anzahl der Eingangsbereiche 0 V ... 1 V:1Anzahl der Eingangsbereiche 0 V ... 2 V:1Anzahl der Eingangsbereiche 0 V ... 2,5 V:1Anzahl der Eingangsbereiche 0 V ... 5 V:1Anzahl der Eingangsbereiche 0 V ... 10 V:1Anzahl der Eingangsbereiche 0 V ... 20 V:1Anzahl der Eingangsbereiche 0 V ... 24 V:1Anzahl der Eingangsbereiche 0 V ... 30 V:1Anzahl der Eingangsbereiche 1 V ... 5 V:1Anzahl der Eingangsbereiche 2 V ... 10 V:1Anzahl der Eingangsbereiche +5 V ... -5 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Eingangsbereiche 5 V ... 0 V:1Anzahl der Eingangsbereiche 5 V ... 1 V:1Anzahl der Eingangsbereiche 10 V ... 0 V:1Anzahl der Eingangsbereiche 10 V ... 2 V:1Anzahl der Eingangsbereiche 0 mA ... 5 mA:1Anzahl der Eingangsbereiche 0 mA ... 10 mA:1Anzahl der Eingangsbereiche 0 mA ... 20 mA:1Anzahl der Eingangsbereiche 4 mA ... 20 mA:1Anzahl der Eingangsbereiche -5 mA ... +5 mA:1Anzahl der Eingangsbereiche -10 mA ... +10 mA:1Anzahl der Eingangsbereiche -20 mA ... +20 mA:1Anzahl der Eingangsbereiche 20 mA ... 0 mA:1Anzahl der Eingangsbereiche 20 mA ... 4 mA:1Anzahl der Ausgangsbereiche -10 V ... +10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 10 V ... 0 V:1Anzahl der Ausgangsbereiche 0 mA ... 10 mA:1Anzahl der Ausgangsbereiche 0 mA ... 20 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Ausgangsbereiche -10 mA ... +10 mA:1Anzahl der Ausgangsbereiche -20 mA ... +20 mA:1Anzahl der Ausgangsbereiche 20 mA ... 0 mA:1Anzahl der Ausgangsbereiche 20 mA ... 4 mA:1Schaltspannung:0 VSchaltleistung:0 VAStörmeldeausgang:neinEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaSIL nach IEC 61508:ohneHöhe:127,09999999 mmBreite:12,5 mmTiefe:113,7 mmLeistungsaufnahme:2 WBetriebstemperatur:-20..60 °CTemperaturdrift:0,02 %/KGerätebauform:FeldgerätAusführung des elektrischen Anschlusses:FederzuganschlussSchutzart (IP):IP20
Weidmüller Signalwandler/-trenner ACT20P-PRO DCDC II-P: weitere Details
Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar. EAN: 4050118291025
Geliefert wird: Weidmüller Signalwandler/-trenner 24-230V AC/DC univ. ACT20P-PRO DCDC II-P, Verpackungseinheit: 1 Stk., EAN: 4050118291025
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Signalwandler/-trenner 24-230V AC/DC univ.Typ:ACT20P-PRO DCDC II-PArt der Spannungsversorgung:aktivBemessungsversorgungsspannung bei AC:235 VBemessungsbetriebsfrequenz:0 HzBemessungsversorgungsspannung bei DC:24 VAnzahl der Eingangsbereiche -60 mV ... +60 mV:1Anzahl der Eingangsbereiche -100 mV ... +100 mV:1Anzahl der Eingangsbereiche -300 mV ... +300 mV:1Anzahl der Eingangsbereiche -500 mV ... +500 mV:1Anzahl der Eingangsbereiche -1 V ... +1 V:1Anzahl der Eingangsbereiche -2 V ... +2 V:1Anzahl der Eingangsbereiche -2,5 V ... +2,5 V:1Anzahl der Eingangsbereiche -5 V ... +5 V:1Anzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche -20 V ... +20 V:1Anzahl der Eingangsbereiche 0 mV ... 60 mV:1Anzahl der Eingangsbereiche 0 mV ... 100 mV:1Anzahl der Eingangsbereiche 0 mV ... 200 mV:1Anzahl der Eingangsbereiche 0 mV ... 300 mV:1Anzahl der Eingangsbereiche 0 mV ... 500 mV:1Anzahl der Eingangsbereiche 0 V ... 1 V:1Anzahl der Eingangsbereiche 0 V ... 2 V:1Anzahl der Eingangsbereiche 0 V ... 2,5 V:1Anzahl der Eingangsbereiche 0 V ... 5 V:1Anzahl der Eingangsbereiche 0 V ... 10 V:1Anzahl der Eingangsbereiche 0 V ... 20 V:1Anzahl der Eingangsbereiche 0 V ... 24 V:1Anzahl der Eingangsbereiche 0 V ... 30 V:1Anzahl der Eingangsbereiche 1 V ... 5 V:1Anzahl der Eingangsbereiche 2 V ... 10 V:1Anzahl der Eingangsbereiche +5 V ... -5 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Eingangsbereiche 5 V ... 0 V:1Anzahl der Eingangsbereiche 5 V ... 1 V:1Anzahl der Eingangsbereiche 10 V ... 0 V:1Anzahl der Eingangsbereiche 10 V ... 2 V:1Anzahl der Eingangsbereiche 0 mA ... 5 mA:1Anzahl der Eingangsbereiche 0 mA ... 10 mA:1Anzahl der Eingangsbereiche 0 mA ... 20 mA:1Anzahl der Eingangsbereiche 4 mA ... 20 mA:1Anzahl der Eingangsbereiche -5 mA ... +5 mA:1Anzahl der Eingangsbereiche -10 mA ... +10 mA:1Anzahl der Eingangsbereiche -20 mA ... +20 mA:1Anzahl der Eingangsbereiche 20 mA ... 0 mA:1Anzahl der Eingangsbereiche 20 mA ... 4 mA:1Anzahl der Ausgangsbereiche -10 V ... +10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 10 V ... 0 V:1Anzahl der Ausgangsbereiche 0 mA ... 10 mA:1Anzahl der Ausgangsbereiche 0 mA ... 20 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Ausgangsbereiche -10 mA ... +10 mA:1Anzahl der Ausgangsbereiche -20 mA ... +20 mA:1Anzahl der Ausgangsbereiche 20 mA ... 0 mA:1Anzahl der Ausgangsbereiche 20 mA ... 4 mA:1Schaltspannung:0 VSchaltleistung:0 VAStörmeldeausgang:neinEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaSIL nach IEC 61508:ohneHöhe:127,09999999 mmBreite:12,5 mmTiefe:113,7 mmLeistungsaufnahme:2 WBetriebstemperatur:-20..60 °CTemperaturdrift:0,02 %/KGerätebauform:FeldgerätAusführung des elektrischen Anschlusses:FederzuganschlussSchutzart (IP):IP20
Weidmüller Signalwandler/-trenner ACT20P-PRO DCDC II-P: weitere Details
Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar. EAN: 4050118291025
Geliefert wird: Weidmüller Signalwandler/-trenner 24-230V AC/DC univ. ACT20P-PRO DCDC II-P, Verpackungseinheit: 1 Stk., EAN: 4050118291025
