Name: Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Bewakingsmodule 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579715
Availability: BackOrder

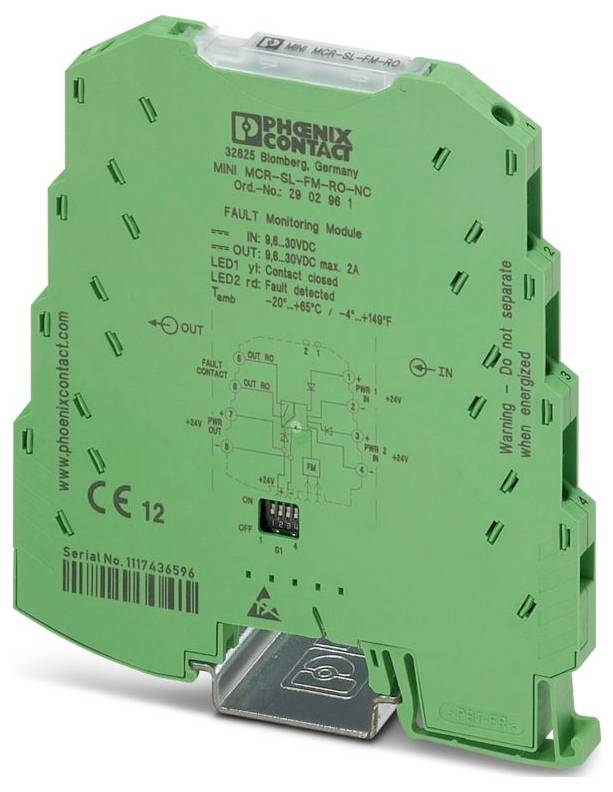

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Bewakingsmodule 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Bewakingsmodule

Ingangssignaal max. (spanning)

30 V

Type

MINI MCR-SL-FM-RC-NC

Afm.

(l x b x h) 101.2 x 6.2 x 93.1 mm

Aansluiting

Schroeven

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: MINI analoog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 12
Breedte: 6,2 mm
Hoogte: 93,1 mm
Diepte: 101,2 mm
Kleur: Groen (RAL 6021)
Materiaal behuizing: PBT
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -20 °C- 65 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: En 61000-4-6
Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 12 mm
Inbouwpositie: willekeurig
Etikettering: UL 508 listed;Class I, Div. 2, GROEPEN A, B, C, D T4;KLASSE I, zone 2, Group IIC
UL, USA/Canada: UL, USA/Canada
Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R22: HL 1 - HL 2
Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R23: HL 1 - HL 2
Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R24: HL 1 - HL 2
Voedingsspanningsbereik: 9,6 V DC ... 30 V DC (om de voedingsspanning op te brug kan de draagrail-busverbinder (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikel-nr. 2869728) worden aangebracht, kan op 35 mm-draagrail volgens en 60715 worden bevestigd)
CE: CE
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Statische ontlading: Statische ontlading
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Snelle transiënten (burst): Snelle transiënten (burst)
Geleide beïnvloeding: Geleide beïnvloeding
Immuniteit EN 61000-6-2
Schakelspanning: maximaal 30 V AC/DC
Statusindicatie: LED geel (schakeluitgang)
Aanwijzing: Geleide storingen
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
Stroomverbruik maximaal: < 5 mA (bij 24 V DC)
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Isolatie: basisisolatie
NOMINALE ISOLATIESPANNING: 50 V AC/DC
Testspanning: 1,5 kV AC (50 Hz, 60 s)
Functionaliteit: Functionaliteit
Galvanische scheiding: Galvanische scheiding
Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
Stroomverbruik: < 120 mW (bij 24 V DC)
Uitgangssignaal stroom maximaal: 2 A.
Typische afwijking van de eindwaarde van het meetbereik: 2 %
Configuratie: DIP-schakelaar
Signaal: Spanning: Signaal: Spanning
Beschrijving van de ingang: Spanningsingang voor redundantiebewaking
Ingangssignaal spanning: 9,6 V DC ... 30 V/DC:
Schakelen: Relais: Schakelen: Relais
Schakelstroom maximaal: 50 mA
Uitgangssignaal spanning: 8,8 V DC ... 29,2 V DC
Foutindicatie: LED rood
Galvanische scheiding ingang, voeding, onttrekkingen naar schakeluitgang IEC/en 61010: Galvanische scheiding ingang, voeding, onttrekkingen naar schakeluitgang IEC/en 61010
Signaal: Spanning/stroom: Signaal: Spanning/stroom

Type: MINI MCR-SL-FM-RC-NC

Soortnaam: Bewakingsmodule

Ingangssignaal max. (spanning): 30 V

Afm.: (l x b x h) 101.2 x 6.2 x 93.1 mm

Aansluiting: Schroeven

Uitgangssignaal (spanning): 8.8 V DC ... 29.2 V DC

Uitgangssignaal (stroomsterkte): 2 A

Ingangssignaal (spanning): 9.6 V DC ... 30 V DC

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.2 mm

Hoogte: 93.1 mm

: 101.2 mm

Max. omgevingstemperatuur: 65 °C

Min. omgevingstemperatuur: -20 °C

Voedingsspanning: 30 V/DC

Voedingsspanning U(B): 9.6 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Bewakingsmodule 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Bewakingsmodule 1 stuk(s)

Omschrijving

De fault monitoring module dient voor de evaluatie en melding van de verzamelfouten van het fault monitoring systeem en voor de bewaking van de voedingsspanningen. De foutmelding vindt plaats via een maakcontact. Schroefaansluiting, standaardconfiguratie.
