Name: Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Scheidingsschakelversterker 1 stuk(s)
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

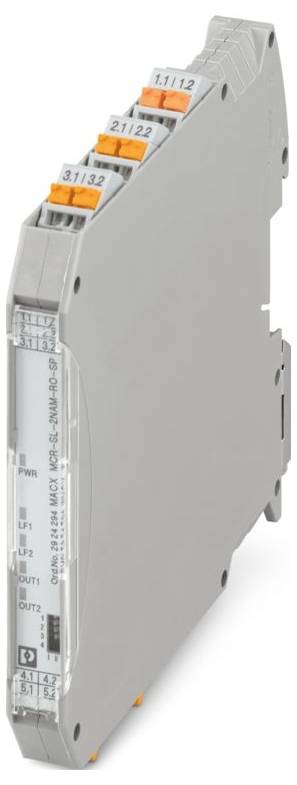

Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Scheidingsschakelversterker 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Scheidingsschakelversterker

Type

MACX MCR-SL-2NAM-RO-SP

Afm.

(l x b x h) 113.7 x 12.5 x 107.9 mm

Aansluiting

Push-In-veeraansluiting

Uitgangssignaal (spanning)

250 V AC; 120 V DC; 30 V DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 3 dec.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 174,99 / Stuk)

€ 174,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14;24 ... 22 (TWIN-adereindhuls zonder kunststof huls);20 ... 16 (TWIN-adereindhuls met kunststof huls)
Breedte: 12,5 mm
Hoogte: 107,9 mm
Diepte: 113,7 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PA 6.6-FR
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (niet door UL beoordeeld)
Omgevingstemperatuur (bedrijf): -40 °C- 42 °C;-40 °C ... 49 °C (derating)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m (de technische gegevens hebben betrekking op hoogteposities ≤ 2000 m boven NN. Voor hoogteposities >2000 m boven NN, zie gegevensblad.)
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Opmerking: Extra en 61326-1
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 10 mm
ATEX: ATEX
IECEX: IECEX
Etikettering: Zin2Ex ec NC IIC T4 GC
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: < 1 W.
Vermogensverlies: 1 W
Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
CE: CE
Certificaat: BY/112 02.01 TP012 103.01 00078
Signaal: Signaal
Schakelfrequentie: ≤ 20 Hz (onbelast)
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Snelle transiënten (burst): Snelle transiënten (burst)
Geleide beïnvloeding: Geleide beïnvloeding
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
INMETRO: INMETRO
Immuniteit: En 61000-6-2;en 61326
SCHAKELSPANNING MAXIMAAL: 250 V AC (2 A);120 V DC (0,2 A);30 V DC (2 A)
Statusweergave: LED groen (voedingsspanning);LED geel (schakeltoestand);LED rood (kabelfout)
Aanwijzing: Geleide storingen
Galvanische scheiding tussen ingang en uitgang: Ja
Toepassing: Digitaal IN
Voeding: Voeding
Stroomverbruik maximaal: 35 mA (24 V DC)
Aantal kanalen: 0
Kortsluitstroom: 8 mA
Isolatie: veilige scheiding
Contactuitvoering: 1 NO-contact per kanaal
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 60 V AC/DC (voeding, ingang/uitgang)
Testspanning: 2,5 kV AC (50 Hz, 60 s)
Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,25 mm² ... 0,34 mm² (TWIN-adereindhuls zonder kunststof huls);0,5 mm² ... 1,5 mm² (TWIN-adereindhuls met kunststof huls)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Gegevens: Gegevens
Functionaliteit: Functionaliteit
Contactmateriaal: AgSnO2, hard verguld
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard
Aantal uitgangen: 2
Safety Integrity Level (SIL): 2
Nominale voedingsspanning: 24 V DC - 20 % ... +25 %
Galvanische scheiding: 3-weg scheiding
Stroomverbruik: <1 W
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Configuratie: DIP-schakelaar
Aantal ingangen: 2
Schakelen: Relais: Schakelen: Relais
Ex-installatie (EPL): GC;Div. 2
EAC ex: EAC ex
Beoordelingscriterium: A
Galvanische scheiding ingang/uitgang IEC/en 60079-11: Galvanische scheiding ingang/uitgang IEC/en 60079-11
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
Systematic capability: Systematische capability
Hoogtebereik (≤ 2000 m): Hoogtebereik (≤ 2000 m)
Hoogtebereik (≤ 3000 m): Hoogtebereik (≤ 3000 m)
Hoogte bereik: > 4000 m ... 5000 m
Hoogtebereik (≤ 4000 m): Hoogtebereik (≤ 4000 m)
Hoogtebereik (≤ 5000 m): Hoogtebereik (≤ 5000 m)
Nullastspanning: 8 V DC
Detectie van kabelfouten: < 0,05 mA ... 0,35 mA (kabelbreuk);< 100 Ω ... 360 Ω (kortsluiting);in-/uitschakelbaar via DIP-schakelaar
Galvanische scheiding ingang/voeding, draagrails-busverbinding IEC/en 60079-11: Galvanische scheiding ingang/voeding, draagrails-busverbinding IEC/en 60079-11
Galvanische scheiding ingang/voeding, draagrails-busverbinding IEC/en 61010-1: Galvanische scheiding ingang/voeding, draagrails-busverbinding IEC/en 61010-1
Galvanische scheiding uitgang 1/uitgang 2/ingang, voeding, draagrails-busverbinding IEC/en 61010-1: Galvanische scheiding uitgang 1/uitgang 2/ingang, voeding, draagrails-busverbinding IEC/en 61010-1
Galvanische scheiding uitgang 1/uitgang 2/ingang/voeding, draagrails-busverbinder: Galvanische scheiding uitgang 1/uitgang 2/ingang/voeding, draagrails-busverbinder
Signal: NAMUR: Signal: NAMUR
Bruikbare ingangsbronnen: NAMUR naderingsinitiators (IEC/en 60947-5-6);potentiaalvrije schakelcontacten;weerstandsgeschakelde schakelcontacten
Schakeldrempel "0" signaal stroom: < 1,2 mA (vergrendeld)
Schakeldrempel „1"-signaal stroom: > 2,1 mA (geleidend)
Schakelhysterese: < 0,2 mA
Schakelvermogen maximaal: 500 VA
Aanbevolen minimale belasting: 5 V / 10 mA
EAC ex: EAC ex

Type: MACX MCR-SL-2NAM-RO-SP

Soortnaam: Scheidingsschakelversterker

Afm.: (l x b x h) 113.7 x 12.5 x 107.9 mm

Aansluiting: Push-In-veeraansluiting

Uitgangssignaal (spanning): 250 V AC; 120 V DC; 30 V DC

Uitgangssignaal (stroomsterkte): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Ingangssignaal (spanning): 8 V DC

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 12.5 mm

Hoogte: 107.9 mm

: 113.7 mm

Max. omgevingstemperatuur: 49 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 19.2 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 113.7 mm

: IP20

Schakelspanning: 250 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Scheidingsschakelversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Scheidingsschakelversterker 1 stuk(s)

Omschrijving

NAMUR-scheidingsschakelversterker, 2-kanaals voor het bedienen van naderingsinitiatoren en schakelaars. De signalen worden via relaisuitgangen (NO-contact) naar het besturingsniveau verzonden. Detectie van kabelfouten, galvanische scheiding van 3-weg, SIL 2, push-in-aansluiting.
