PCE Instruments PCE-VE 1500-60200 Endoscoop Sonde-Ø: 6 mm Sondelengte: 2 m

De digitale endoscoop met hoge resolutie is uitstekend geschikt voor de controle van moeilijk toegankelijke componenten. Dankzij de gebruikte materialen, de praktische uitvoering en de uitgebreide markerings- en commentaarfuncties kan de mobiele industriële endoscoop ook voor bijzonder veeleisende taken worden gebruikt. De veeleisende uitrusting is geoptimaliseerd voor de technici en ingenieurs die hun onderzoeksresultaten direct ter plaatse willen evalueren en documenteren. Met de IP-beschermingsgraad IP 67 kan de digitale endoscoop ook voor onderzoek in zeer stoffige omgevingen worden gebruikt. Door de hoge mate van bescherming is zelfs het tot 30 minuten lang onderdompelen in water, zout water of olie niet schadelijk voor de industriële endoscoop.

Een van de mogelijke toepassingsgebieden van deze digitale endoscoop is bijvoorbeeld de kwaliteitsborging bij de productie van functionele of veiligheidsrelevante onderdelen in de machine-, installatie- en voertuigbouw. Maar niet alleen voor visuele controle van nieuwe componenten, ook voor de inspecties bij gepland en niet-gepland onderhoud of bij bouwtests is de industriële endoscoop veelzijdig te gebruiken. Bovendien kunnen na ongevallen, abnormaliteiten of storingen met de digitale endoscoop veel zinvolle onderzoeken vrijwel zonder vernietiging worden uitgevoerd.

Camera
de industriële endoscoop PCE-VE 1500-60200 is uitgerust met een frontaal georiënteerde camera. Naast de lens van de camera is een LED geïnstalleerd waarmee het gezichtsveld extra verlicht kan worden. Om het doelbereik optimaal te verlichten, kan de intensiteit van de lichtbron met één druk op de knop in 6 stappen worden aangepast met de focusafstand van 10 tot 100 mm en de met 120 graden zeer grote kijkhoek kunnen veel situaties optisch goed worden vastgelegd. Voor de objecten in het focusgebied levert de digitale endoscoop bij een passende helderheid heldere en gedetailleerde beelden. Om meer gebieden te kunnen onderzoeken, kan de camerakabel verder worden geschoven, teruggetrokken of gedraaid. Bovendien kan de afzonderlijk bewegende 60 mm lange camerakop via de joystick met motorondersteuning in de gewenste richting worden gebogen.

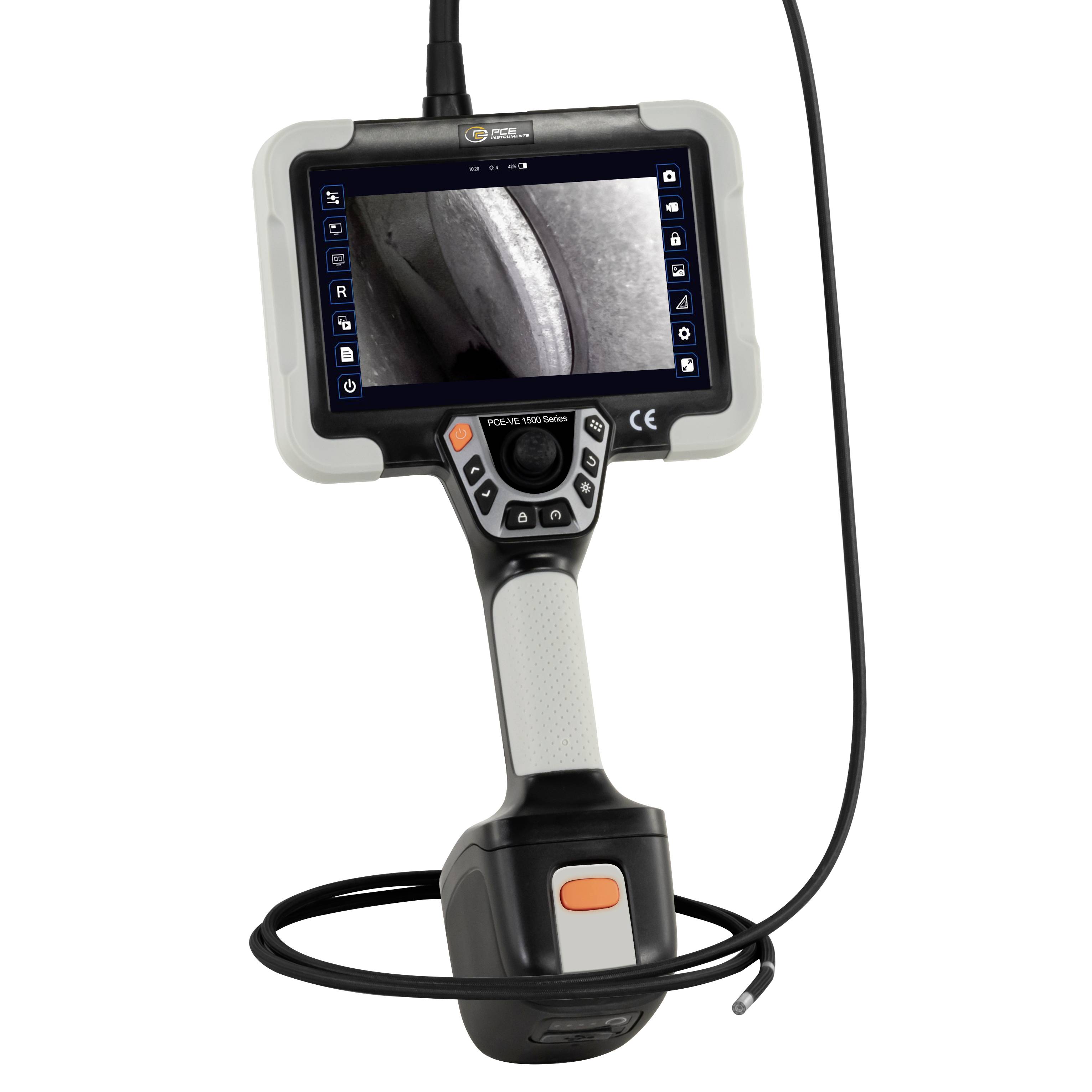

Touchscreen
de 7 inch grote monitor van de digitale endoscoop heeft een resolutie van 1920 x 1200 pixels. Hij kan niet alleen worden gebruikt om de huidige cameraweergave en de opgeslagen video's en foto's weer te geven. Als eenvoudig te bedienen touchscreen biedt hij veel extra functies. Het beeld dat door de industriële endoscoop wordt weergegeven, kan bijvoorbeeld tot acht keer digitaal worden vergroot door de afbeelding op het touchscreen dubbel te tippen of door twee vingers uit elkaar te trekken.

Via de pictogrammen aan de zijkant van het touchscreen kunnen gemakkelijk functies worden gestart en beëindigd. Onder andere kan het weergegeven beeld eenvoudig worden geroteerd of gespiegeld door een pictogram aan te raken, zodat de beeldinhoud gemakkelijker kan worden beoordeeld of toegewezen. Ook wijzigingen in de instellingen van de digitale endoscoop en tekstinvoer voor het verklaren van de beelden kunnen bij deze industriële endoscoop eenvoudig via het touchscreen worden uitgevoerd.

Endoscopische kabel

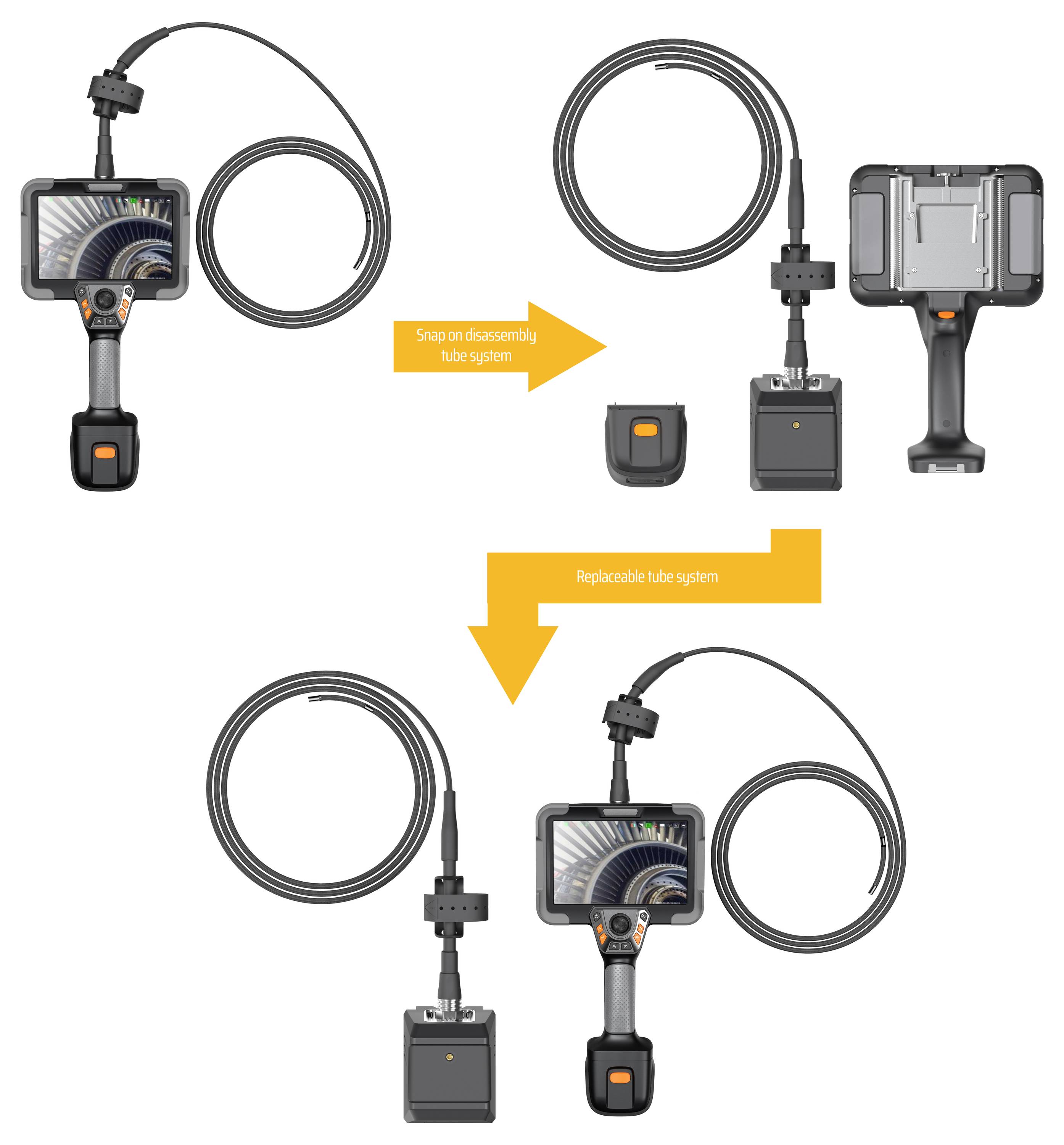

de kabel van de digitale endoscoop die aan de motorunit is gekoppeld, heeft ook een diameter van slechts 6 mm in de camerakast en is ongeveer 1,85 m lang. De bestuurbare camerakop is 60 mm lang en heeft voor het wijzigen van de kijkrichting 90 graden een radius van 50 mm nodig. De verbinding van de camera met het handapparaat kan eenvoudig en veilig worden vergrendeld en weer worden verbroken. De kabelmantel bestaat uit gevlochten wolfram, de camerakop uit een bijzonder robuuste titanium legering.

Bediening

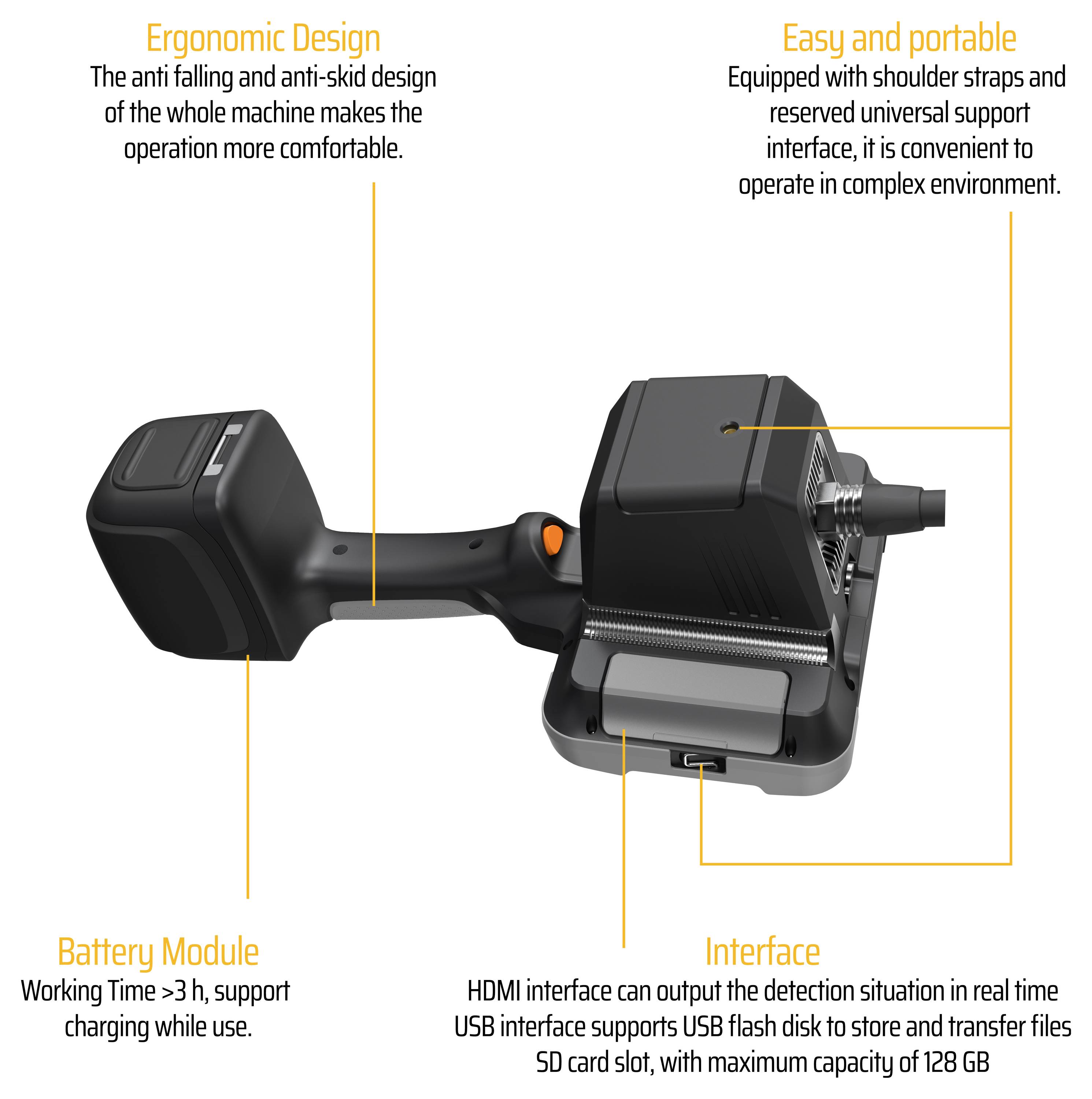

de industriële endoscoop kan door touchscreen, joystick en functietoetsen aan de bovenkant van de handgreep heel eenvoudig worden bediend. De handgreep ligt veilig en comfortabel in de hand met de bij het vasthouden ook de joystick, de beeldontspanner en bijna alle functietoetsen kunnen worden gebruikt. De tussen de toetsen geplaatste joystick kan gemakkelijk met één vinger worden bediend. Bij langere inzetstukken is het mogelijk om, afhankelijk van de situatie ter plaatse, gebruik te maken van de meegeleverde schouderriem, een statief of de magneethouder.

Menufuncties
de digitale endoscoop maakt door de pictogrammen voor toetsen en pictogrammen al na korte tijd een grotendeels intuïtief gebruik van de vele additionele functies mogelijk. Met behulp van de functie beeld in beeld kan bijvoorbeeld het huidige live-beeld worden vergeleken met een opgeslagen beeld. Het live-beeld kan daarbij als een weergegeven uitsparing of in groot als achtergrond worden weergegeven. Met andere functies kunnen de beelden met een raster worden overlapt en kunnen verschillende gekleurde teksten en markeringen worden ingevoegd. Deze industriële endoscoop beschikt ook over een rapportmenu. In het rapport, dat als PDF-document wordt opgeslagen, kunnen geselecteerde beelden worden gerangschikt en met bijschriften worden uitgelegd. Daarbij kan voor de tekstinvoer uit verschillende toetsenbordtypen worden gekozen die net als bij de smartphone worden bediend.

Foto's en video's
de digitale endoscoop slaat beelden op als JPG en video's in MP4-formaat. Om een beeld op te nemen, volstaat het om op de ontspanknop op de handgreep te drukken of het pictogram op het aanraakscherm aan te raken. De opnamen kunnen in het interne geheugen worden opgeslagen of direct op een SD-kaart of USB-stick worden opgeslagen. Op de opgeslagen beelden kunnen via de speciale functies van de industriële endoscoop direct na de opname willekeurige plaatsen worden gemarkeerd en van aantekeningen worden voorzien. De ingevoerde juiste tijd- en datumstempels en unieke componentaanduidingen vergemakkelijken ook later de juiste toewijzing.

Voeding:
De industriële endoscoop wordt standaard geleverd met twee accu's en een netvoeding. De accu's kunnen eenvoudig worden vervangen en indien nodig ook tijdens gebruik worden opgeladen. Voor het opladen beschikken de accu's over een USB C-interface. Bij een capaciteit van 6.400 mAh volstaat een acculading voor meer dan 3 bedrijfsuren. De actuele laadtoestand wordt bij ingeschakelde digitale endoscoop direct op de accu weergegeven.

Accessoires
bij de digitale endoscoop hoort een stevige rolkoffer voor comfortabel en veilig transport van het apparaat. Inclusief twee apparaatspecifieke batterijen, een netvoeding en een USB-C®-kabel voor het opladen van de batterijen, een schouderriem, een HDMI-kabel, een SD-geheugenkaart met 64 GB-geheugen en een SD-kaartlezer met USB-aansluiting.
