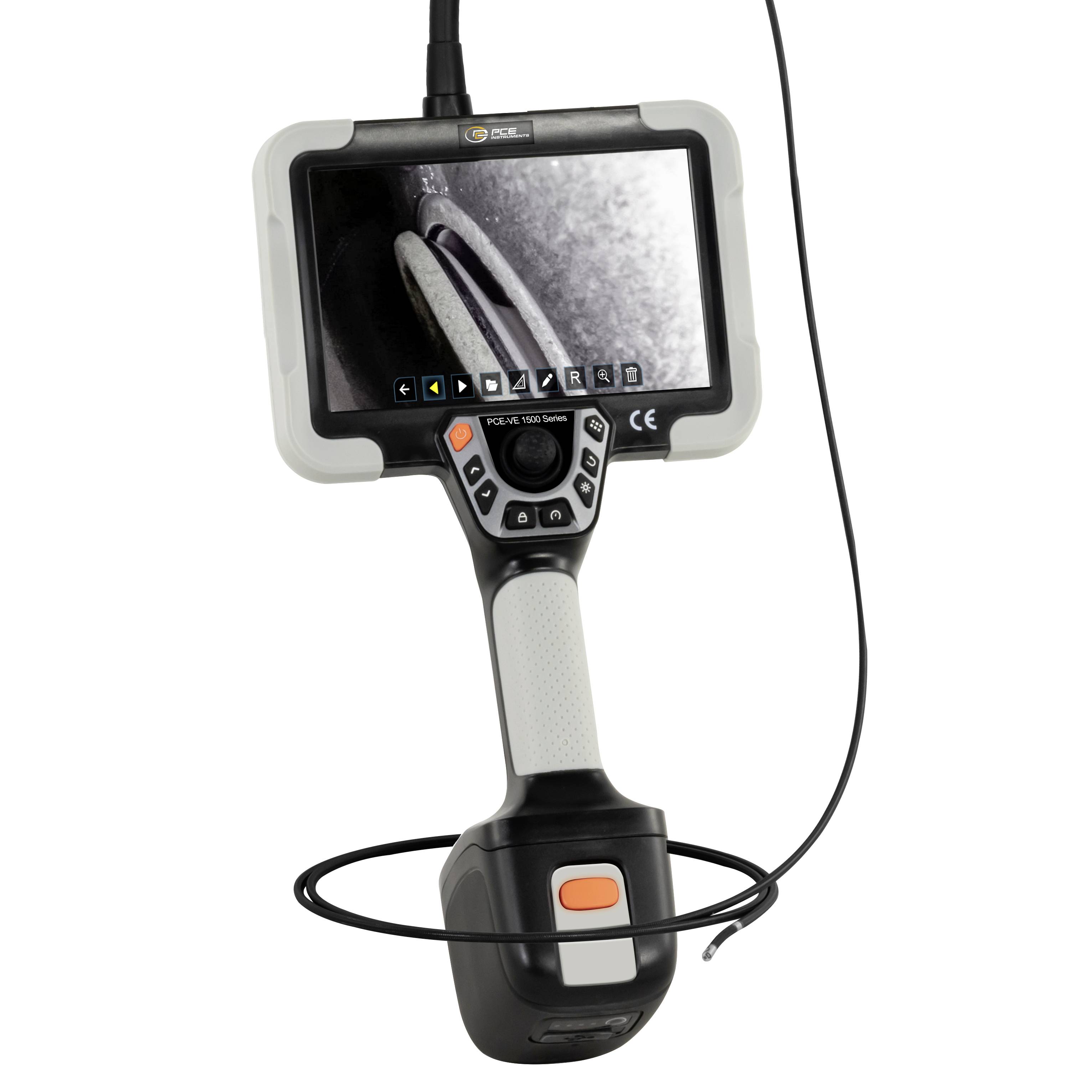

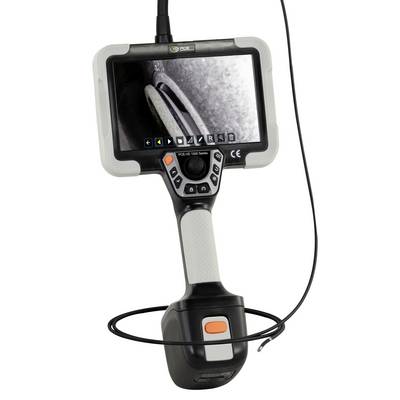

PCE Instruments PCE-VE 1500-38209 Endoscoop Sonde-Ø: 3.8 mm Sondelengte: 2 m

Deze digitale endoscoop is als enig apparaat uit de serie PCE-VE 1500 met twee camera's uitgerust. Een daarvan is frontaal uitgelijnd, de andere kant. Beide bevinden zich op de camerakop zeer dicht naast elkaar. Naast elk van de camera's is er een LED aangebracht waarmee het gezichtsveld zo nodig kan worden verlicht. Instellingen op de endoscoop voor de beeldweergave op het display en voor de verlichting van het cameraveld worden voor beide camera's en beide lichtbronnen gelijktijdig actief.

De gebruiker kan te allen tijde kiezen of de digitale endoscoop het actuele beeld van de frontcamera, dat van de zijcamera of beide naast elkaar op het grote display van het aanraakscherm weergeeft. De gelijktijdige weergave van beide camera's vergemakkelijkt de oriëntatie tijdens de visuele inspectie duidelijk. Bovendien is het juist bij zeer krappe ruimten voordelig om zowel de voor- als de zijcamera te kunnen gebruiken.

Foto's en video's kunnen echter niet parallel met beide camera's worden gemaakt. Als u opnamen maakt in de weergavemodus waarin beide camera's te zien zijn, worden alleen de beelden van de geactiveerde camera door de endoscoop opgeslagen. Als de gebruiker beeldlabels heeft geactiveerd, verschijnen deze alleen op het beeld van de geactiveerde camera. Standaard biedt de digitale endoscoop onder het menupunt watermerk bijvoorbeeld inblingen zoals datum en tijd of de cameraaanduiding als CAM1 resp. CAM2 aan. De geselecteerde labels verschijnen bij de geactiveerde camera in een klein rood lettertype aan de rand van het beeld. Als de andere camera moet worden geactiveerd, werkt dat bij deze endoscoop heel eenvoudig via het touchscreen. Het is voldoende om op hun beeld dubbel te tikken in de weergave waarin de beelden van beide camera's naast elkaar worden weergegeven.

De flexibele endoscopische kabel met een dikte van slechts 3,8 mm is ca. 1,87 meter lang vanaf de voorkant van de camerakop tot de rubberen bekleding in het aansluitgebied. Hierdoor kunnen met deze digitale endoscoop ook binnenliggende oppervlakken en onderdelen die alleen via zeer smalle openingen toegankelijk zijn, grondig worden onderzocht. De via joystick in alle richtingen buigzame camerakop heeft een lengte van 42 millimeter en bij 90 graden buigingshoek een buigradius van 35 mm.

Bijzonderheden van de PCE-VE 1500 serie
elke digitale endoscoop uit deze serie heeft hetzelfde basisapparaat met uitgebreide functies en sensuele accessoires. De afzonderlijke modellen verschillen alleen door de verschillende camera's en de lengte en diameter van de camerakabels. Door functietoetsen, touchscreen en joystick op het basisapparaat is de bediening van deze endoscopen zeer comfortabel.

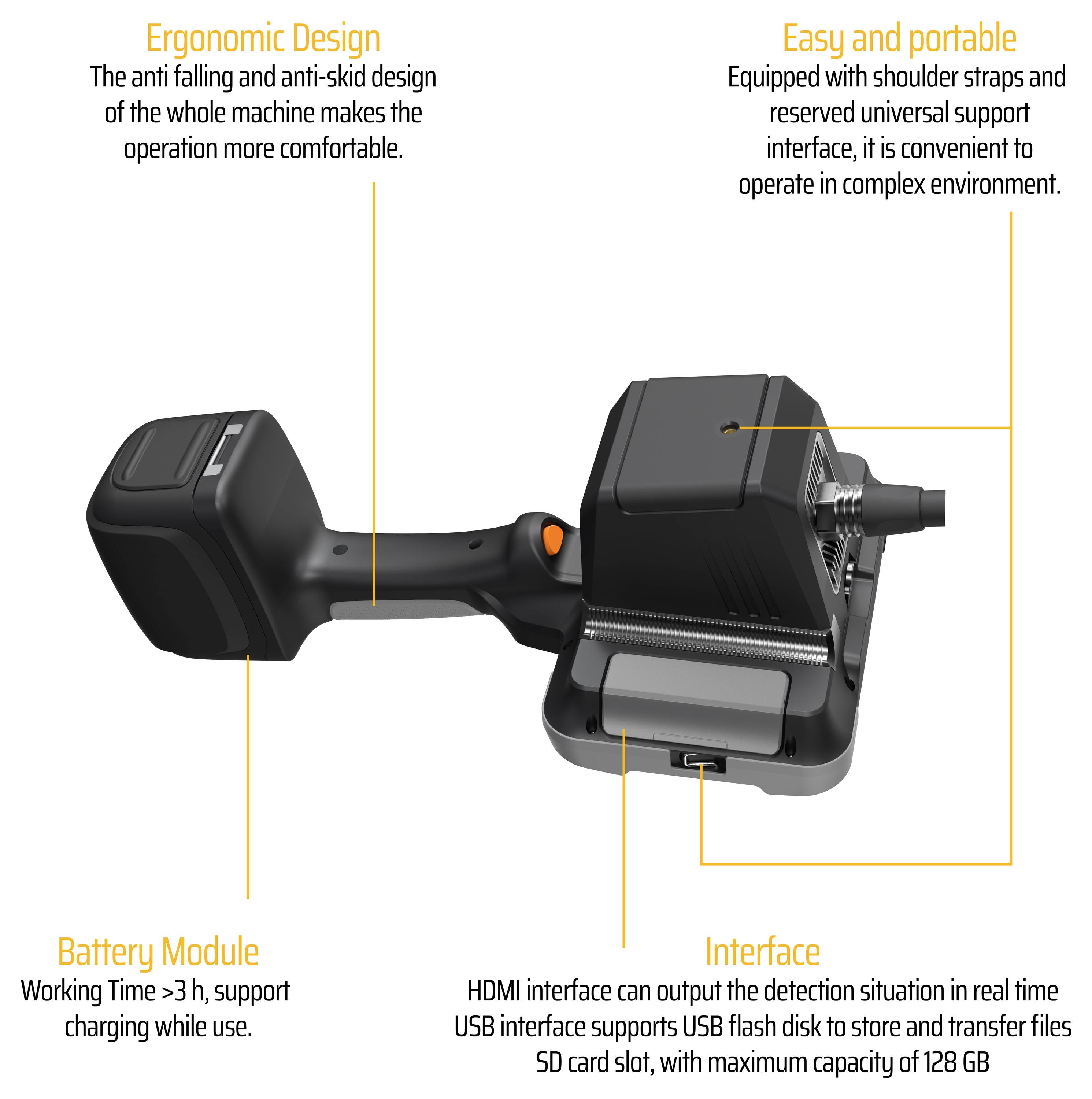

De digitale endoscoop weegt met accu en camera-eenheid maar weinig meer dan twee kilogram. Het apparaat kan eenvoudig met één hand worden gedragen. Voor langere inzetstukken kunnen afhankelijk van de omgeving ook de schouderriem, een magneethouder of een statief op de daarvoor bestemde bevestigingspunten worden vastgezet. Terwijl de endoscoop met één hand wordt vastgehouden, kunnen met dezelfde hand ook de joystick en de functietoetsen aan de handgreep worden bediend. Tot deze functietoetsen behoren de beeldontspanner en de knop voor het regelen van de lichtsterkte voor het cameragezichtsveld. Met de andere hand kan de camerakabel worden geleid.

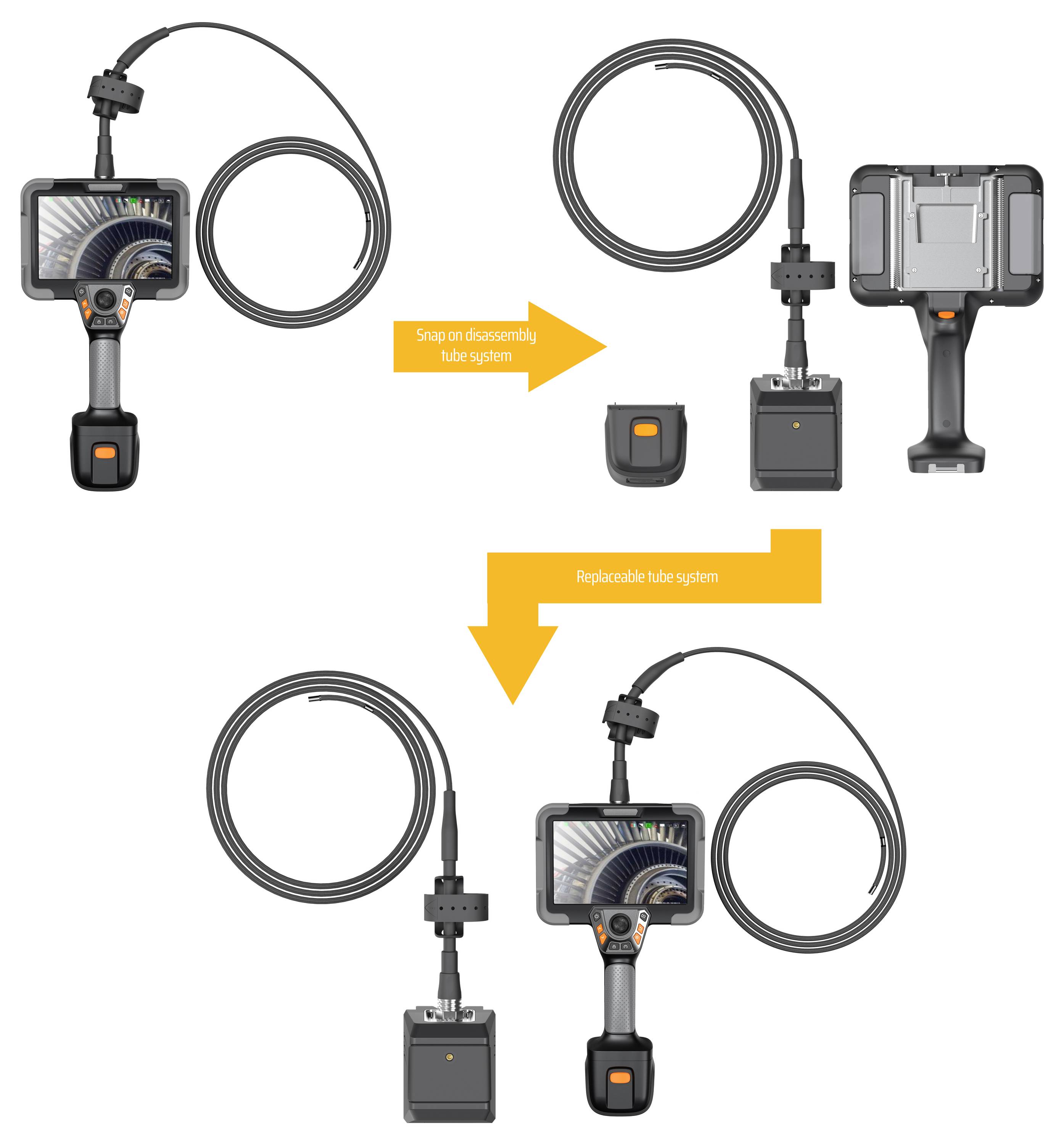

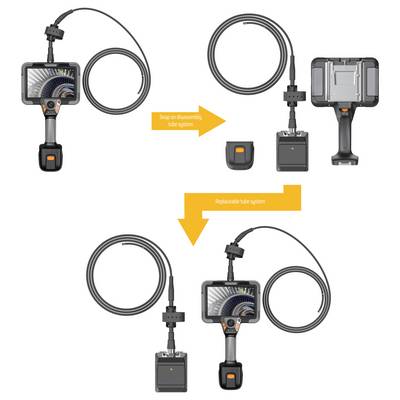

Verwisselbare endoscopische kabels met motor
een van de standaard bijzonderheden van deze digitale endoscopen is de gemotoriseerde beweging van de camerakop. Daarom zijn camera, camerakabel en motor als een onderdeel geconstrueerd. Deze complete camera-unit kan indien nodig probleemloos worden vervangen. De aansluiting op het basisapparaat van de endoscoop kan heel eenvoudig worden vastgezet en weer worden losgemaakt. Om de weerstand te vergroten, werd de kabel omhuld met wolfraamgevlochten draad en werd de punt van de camerakop gemaakt van een titanium legering.

Besturing van de
camerakop via joystick om met de kijkhoek van de camera precies de te onderzoeken plaatsen te kunnen vastleggen, kan de camerakop van de digitale endoscopen met de joystick worden bewogen. De bewegende camerakop kan in alle richtingen worden gebogen, op bepaalde plaatsen meer dan 180 graden. De joystick is zo uitgevoerd en tussen de handgreep en het display geplaatst dat hij moeiteloos ook met één vinger kan worden bediend.

Touchscreen functies
de endoscoop toont op het zeven inch grote display de actuele en opgeslagen beelden niet alleen afzonderlijk. Het maakt met de afbeelding in de beeldfunctie ook de vergelijking van het huidige beeld met een opgeslagen mogelijk. Als touchscreen biedt de monitor bovendien een zeer eenvoudige en snelle toegang tot de menufuncties. De veelzijdige functies die de digitale endoscoop biedt voor het markeren van details en het plaatsen van aantekeningen op de beelden, zouden zonder het touchscreen nauwelijks bruikbaar zijn.

De huidige en opgeslagen beelden kunnen op het display meerdere keren digitaal worden vergroot. Hiervoor is het voldoende om het beeld dubbel aan te raken of met twee vingers uit elkaar te trekken. De vergrote uitsparing kan desgewenst met uw vinger op het touchscreen worden verschoven. Hierdoor kan het volledige beeld direct op de endoscoop worden gecontroleerd. Op opgeslagen beelden kunnen belangrijke details direct op het touchscreen met een kleur worden omcirkeld, met pijlen worden gemarkeerd of worden gelabeld. Deze gemarkeerde beelden kunnen dan onder de oude naam of als extra afbeeldingen worden opgeslagen.

Met de pictogrammen voor de extra functies is het mogelijk de digitale endoscoop via het touchscreen grotendeels intuïtief te bedienen. Met behulp van de afbeelding in de beeldfunctie kan bijvoorbeeld het actuele live-beeld worden vergeleken met een rechte „bevroren” of een eerder opgeslagen beeld. Het live-beeld verschijnt standaard rechtsboven als uitsparing. Door dubbel aanraken wordt het grote beeld en het oudere beeld gaat naar rechts omhoog.

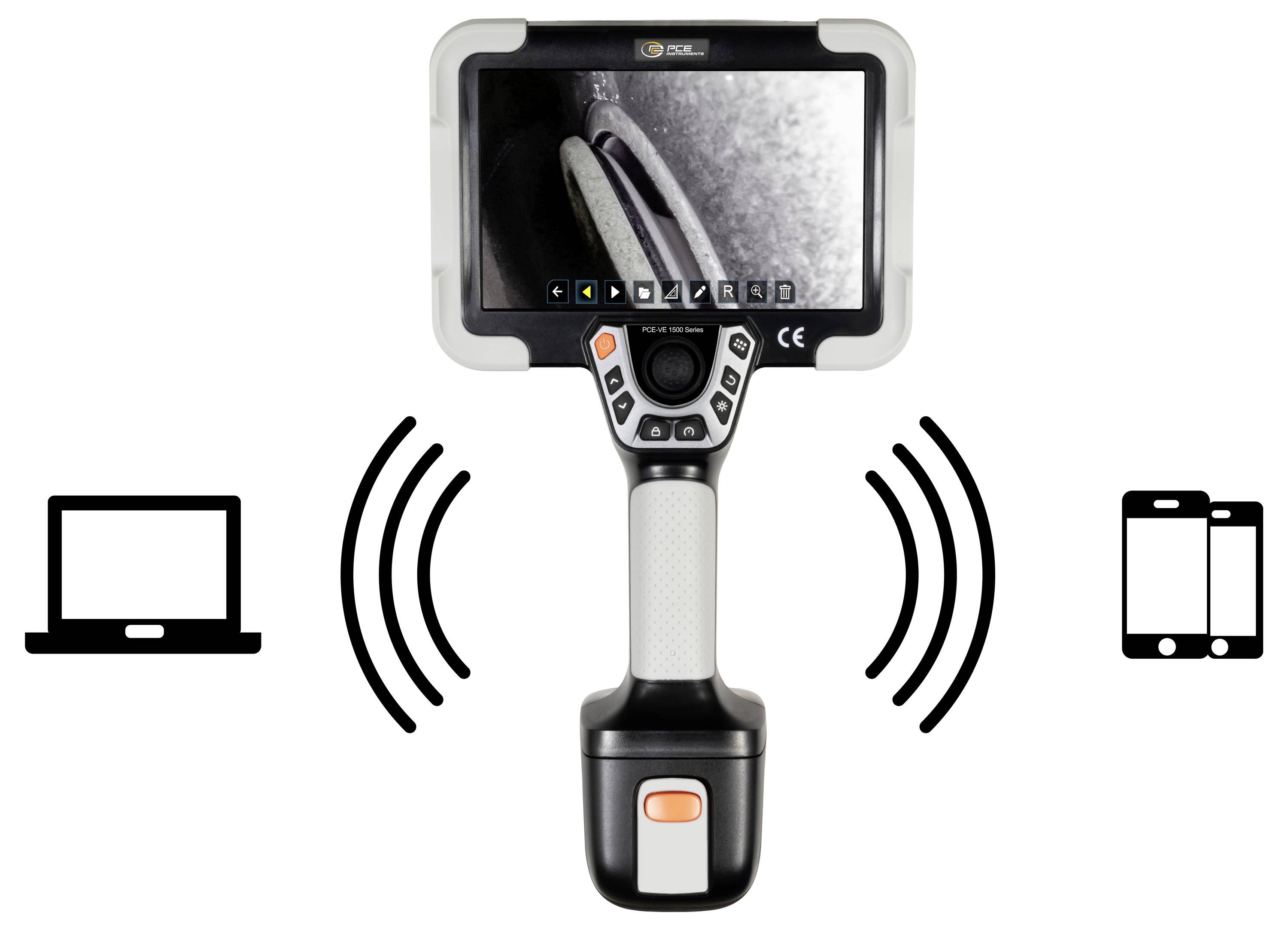

Interfaces
de endoscoop heeft de volgende aansluitingen voor gegevensoverdracht: USB-A, USB-C®, HDMI, audio, WiFi en een geheugenkaartslot voor SD-kaarten tot 128 GB. Alle interfaces zijn in het basisapparaat links van het touchscreen onder een afdekking geplaatst.
