Chauvin Arnoux C.A 8436 Netwerkanalyser 3-fasig, 1-fasig Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.453,72 / Stuk)
€ 5.453,72
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CA 8436 energie- en vermogenanalyser
- Alle spannings-, stroom- en prestatieparameters van een netwerk meten

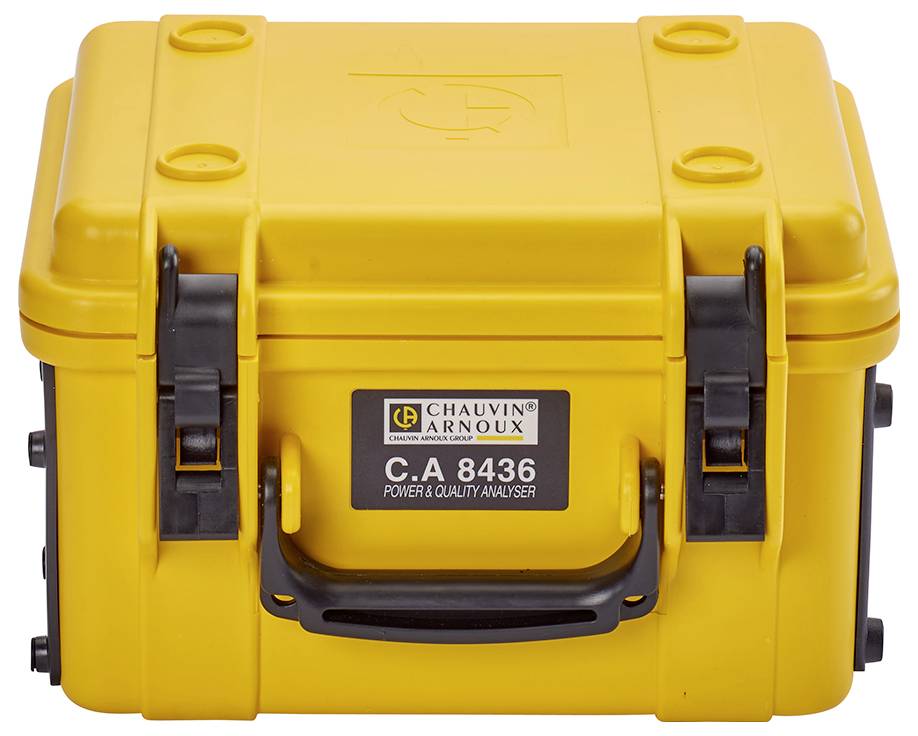

- In bouwplaats- en weerbestendige behuizing met beschermingsklasse IP67
- Onmiddellijke weergave van de belangrijkste netwerkkwaliteitsparameters
- Alle netwerkkwaliteitsparameters, transiënten (210), alarmen en golfvormen gelijktijdig registreren en registreren
- Inclusief Inrush-modus met maximaal 10 minuten voor inschakelstromen
- Geleverd met kostenvrije software Power Analyser Transfer voor configuratie van het apparaat, uitlezen van het geheugen en weergave van meetresultaten en analyses op een pc, exporteren van gegevens naar Excel

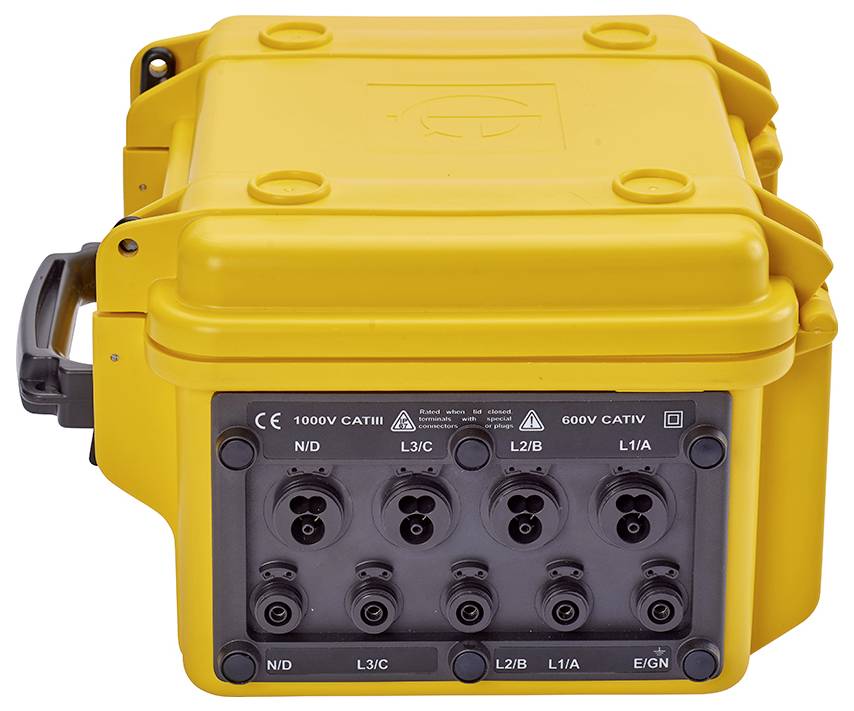

- 5x spannings- en 4x stroomingang
Technische specificaties
- Aantal ingangen / meetkanalen 5U + 4I / 4U + 4I
- Spanning (TRMS AC+DC) 5 V...1000 V U-omvormingsverhouding instelbaar tot 500 kV
- Stroom (TRMS AC+DC) 100 mA tot 1400 ADC resp. 6500 AAC (afhankelijk van stroomomvormer)
- I-omvormingsverhouding instelbaar van 10 mA tot 60 kA
- Frequentie 40 Hz…69 Hz
- Vermogens W, VA, VAR, VAD, PF, DPF, cos φ, tan φ
- Energie Wh, varh, VAh, VADh
- Harmonischen ja
- THD Ja , tot de 50e orde met faseverhouding
- Expert modus(1) - Ja
- Transiënten 210
- Flicker Pst, Plt
- Inrush modus (opstartstroomsterktes) Ja, tot 10 minuten
- Asymmetrie ja
- Vastleggen van alle parameters met 1 s geheugeninterval ca. 1 maand
- Een keuze aan parameters met 10 min. Geheugeninterval van meerdere jaren.
- Min/max-registratie: ja
- Peak waarden: ja
- Alarmen 10000 in 40 types
- Fasendiagramm automatisch
- Screenshots & bochten 50
- Elektrische veiligheid IEC 61010 1000 V CAT III / 600 V CAT IV
- Talen 25+
- Interfaces RS232
- Optisch/USB (optie HX0055) USB type B
- Voeding oplaadbare accu 9,6 V NiMH of netvoeding
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
- Aanduiding
TFT-kleurenbeeldscherm 1/2 VGA 320 x 240, beeldschermdiagonaal 148 mm
- Fasenherkenning
Ja
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 18 x 27 x 25 cm
- Gewicht
3.7 kg
- Meetwijze
3-fasig
1-fasig
- Bijzonderheden
Met logger
- Breedte
27 cm
- Hoogte
25 cm
18 cm
- Interfaces
USB
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1840847 Chauvin Arnoux C.A 8436 Netwerkanalyser 3-fasig, 1-fasig Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1840847 Chauvin Arnoux C.A 8436 Netwerkanalyser 3-fasig, 1-fasig Met logger
Omschrijving
De C.A 8436 Qualistar+ voor alle terreinen en alle seizoenen
De Qualistar+ vermogensanalyser kan worden gebruikt om de spanningskwaliteit te bepalen, een stroomnet snel te testen en de meetwaarden efficiënt te analyseren.
VERBETERINGEN + NIEUWIGHEDEN
Met de versie C.A 8436 van de Qualistar+ zijn nieuwe sterke functies beschikbaar:
• Inrush: Met 10 minuten
• Rekening houden met alle gelijkstroomcomponenten
• Berekening van vervormde spanningen en stromen
• Meting van de prestaties P, Q, S en D, elk totaal en per fase
• Berekening van de flikkering PST en PLT
• Ruime keuze aan meeteenheden: KW, Joule, TEP Atom, TEP zonder Atom, BTU, toe, TEP, enz.
• Er kunnen maximaal 40 alarmen tegelijk worden ingesteld.
• Storage-modus: Opslag begint direct
• Een geavanceerd ontwerp voor efficiënter werken.
De Qualistar-apparaten zijn met name ontworpen voor onderhouds- en testdiensten en maken een snelle controle van de spanningskwaliteit en een eenvoudige evaluatie van de meetwaarden mogelijk.

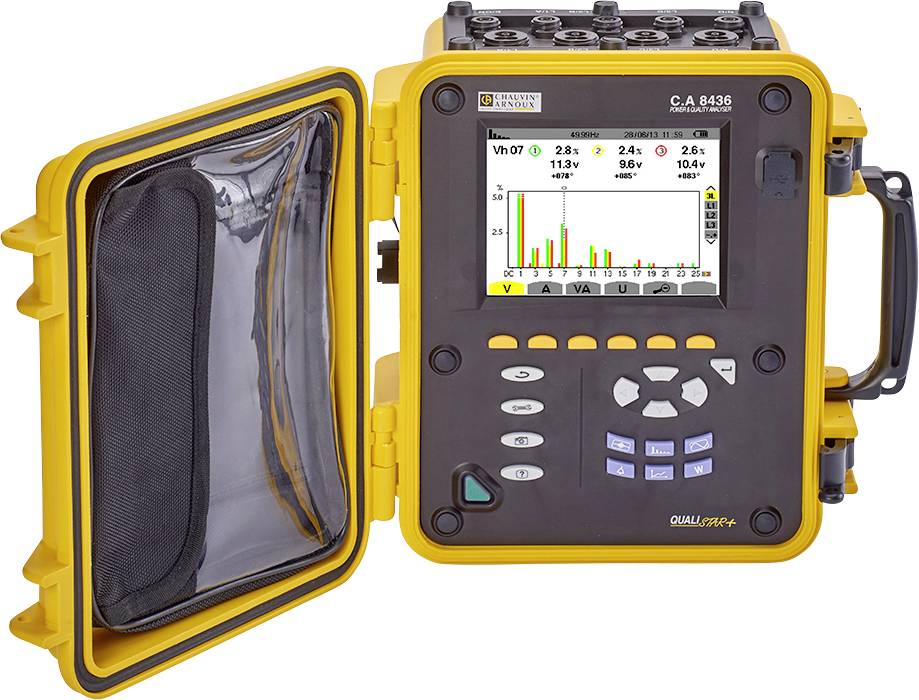

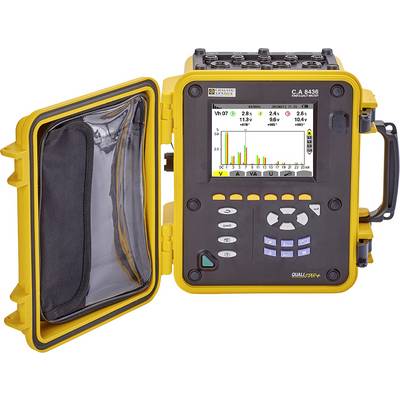

Het toetsenpaneel is onderverdeeld in gemakkelijk te bereiken zones (directe toegang tot functies, pop-upmenu's,
Cursor, enz.). De pictogrammen van de toetsen worden herhaald op het grote kleurenscherm (diagonaal van 148 mm). De weergavemodi zijn gestructureerd. Door directe toegang is efficiënter werken mogelijk.
Speciaal ontwikkelde rubberen pluggen zorgen voor een optimale afdichting van de behuizing van de analysator C.A 8436.
De teksten voor dit artikel zijn automatisch vertaald.
De Qualistar+ vermogensanalyser kan worden gebruikt om de spanningskwaliteit te bepalen, een stroomnet snel te testen en de meetwaarden efficiënt te analyseren.
VERBETERINGEN + NIEUWIGHEDEN
Met de versie C.A 8436 van de Qualistar+ zijn nieuwe sterke functies beschikbaar:
• Inrush: Met 10 minuten
• Rekening houden met alle gelijkstroomcomponenten
• Berekening van vervormde spanningen en stromen
• Meting van de prestaties P, Q, S en D, elk totaal en per fase
• Berekening van de flikkering PST en PLT
• Ruime keuze aan meeteenheden: KW, Joule, TEP Atom, TEP zonder Atom, BTU, toe, TEP, enz.
• Er kunnen maximaal 40 alarmen tegelijk worden ingesteld.
• Storage-modus: Opslag begint direct
• Een geavanceerd ontwerp voor efficiënter werken.
De Qualistar-apparaten zijn met name ontworpen voor onderhouds- en testdiensten en maken een snelle controle van de spanningskwaliteit en een eenvoudige evaluatie van de meetwaarden mogelijk.
Het toetsenpaneel is onderverdeeld in gemakkelijk te bereiken zones (directe toegang tot functies, pop-upmenu's,
Cursor, enz.). De pictogrammen van de toetsen worden herhaald op het grote kleurenscherm (diagonaal van 148 mm). De weergavemodi zijn gestructureerd. Door directe toegang is efficiënter werken mogelijk.
Speciaal ontwikkelde rubberen pluggen zorgen voor een optimale afdichting van de behuizing van de analysator C.A 8436.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 kamer nr. 21
- 1x USB-kabel

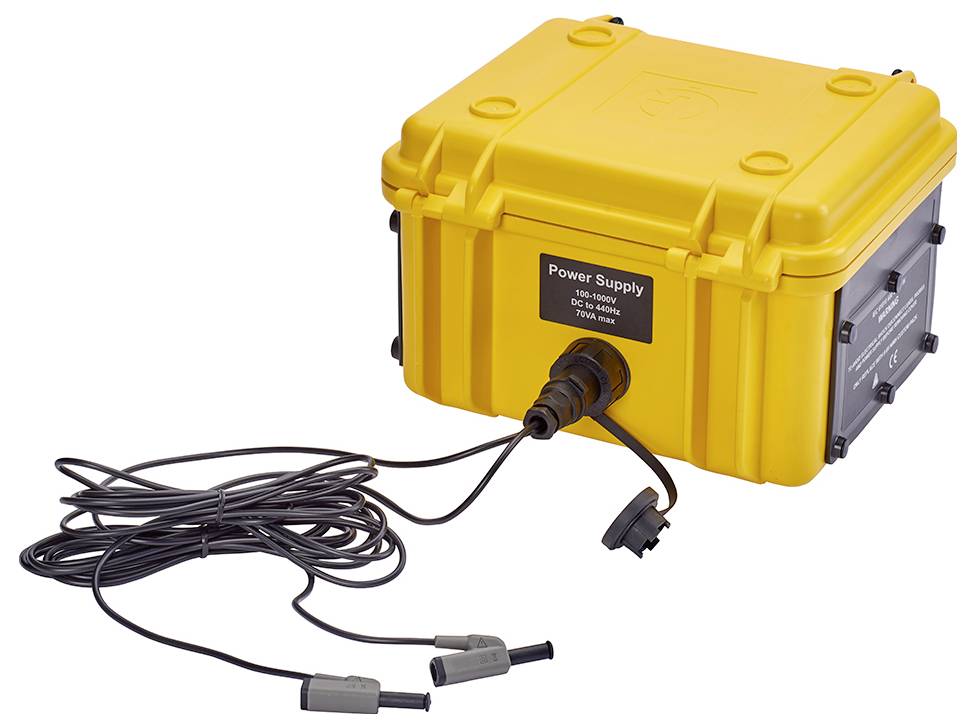

- 1 netsnoer IP67
- 5 spanningsmeetkabels 3 m lang IP 67 BB196
- 5 krokodillenklemmen (vergrendelbaar)
- 1x set van 12 gekleurde ringen voor meetkabels en bussen
- 1x displaybeschermende folie (al aangebracht)
- 1x veiligheidsgegevensblad
- 1x CD-ROM met gebruiksaanwijzing in meerdere talen
- 1x CD-ROM met de analysesoftware (Power Analyser Transfer)
