Name: WAGO 2857-550 2857-550 Meetomvormer 1 stuk(s)
Brand: WAGO
SKU: 1232607
Availability: BackOrder

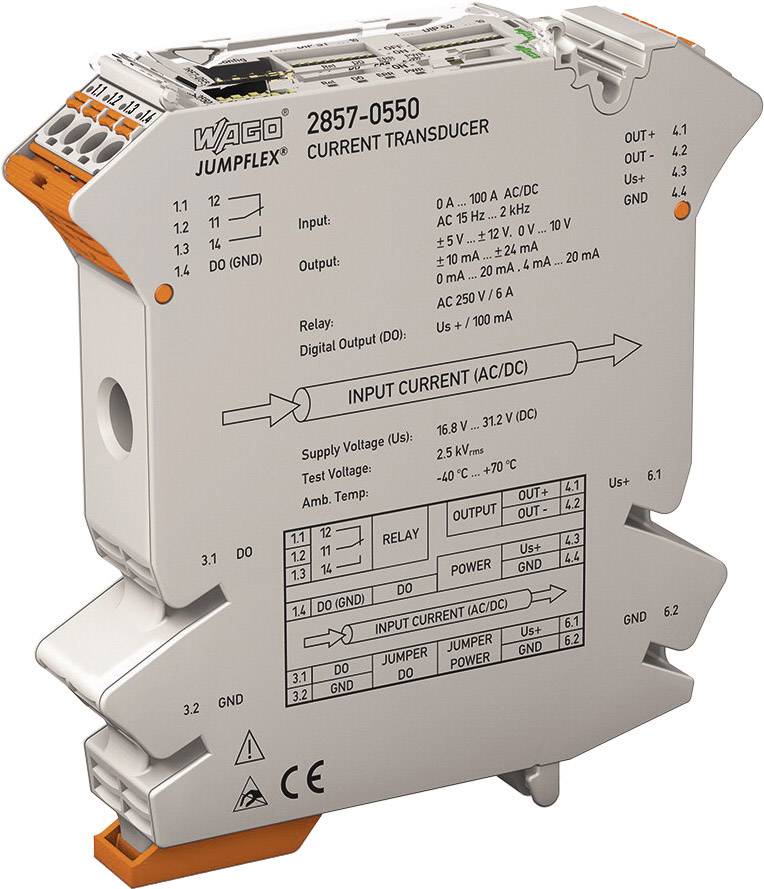

Stroomomvormer met aansluitingen en bedradingsschema, modelnummer 2857-0550 van WAGO. Toont ingangs- en uitgangspecificaties.

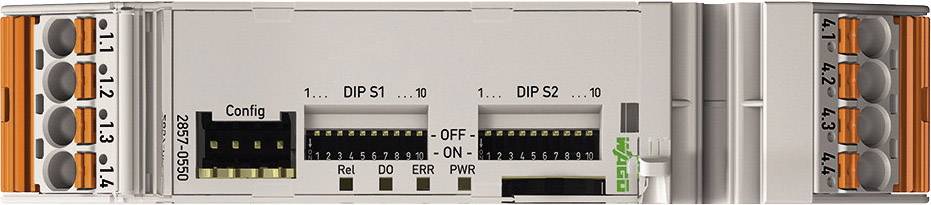

Elektronische module met DIP-schakelaars, LED-indicatoren en aansluitklemmen voor configuratie en statusweergave, geschikt voor industriële toepassingen.

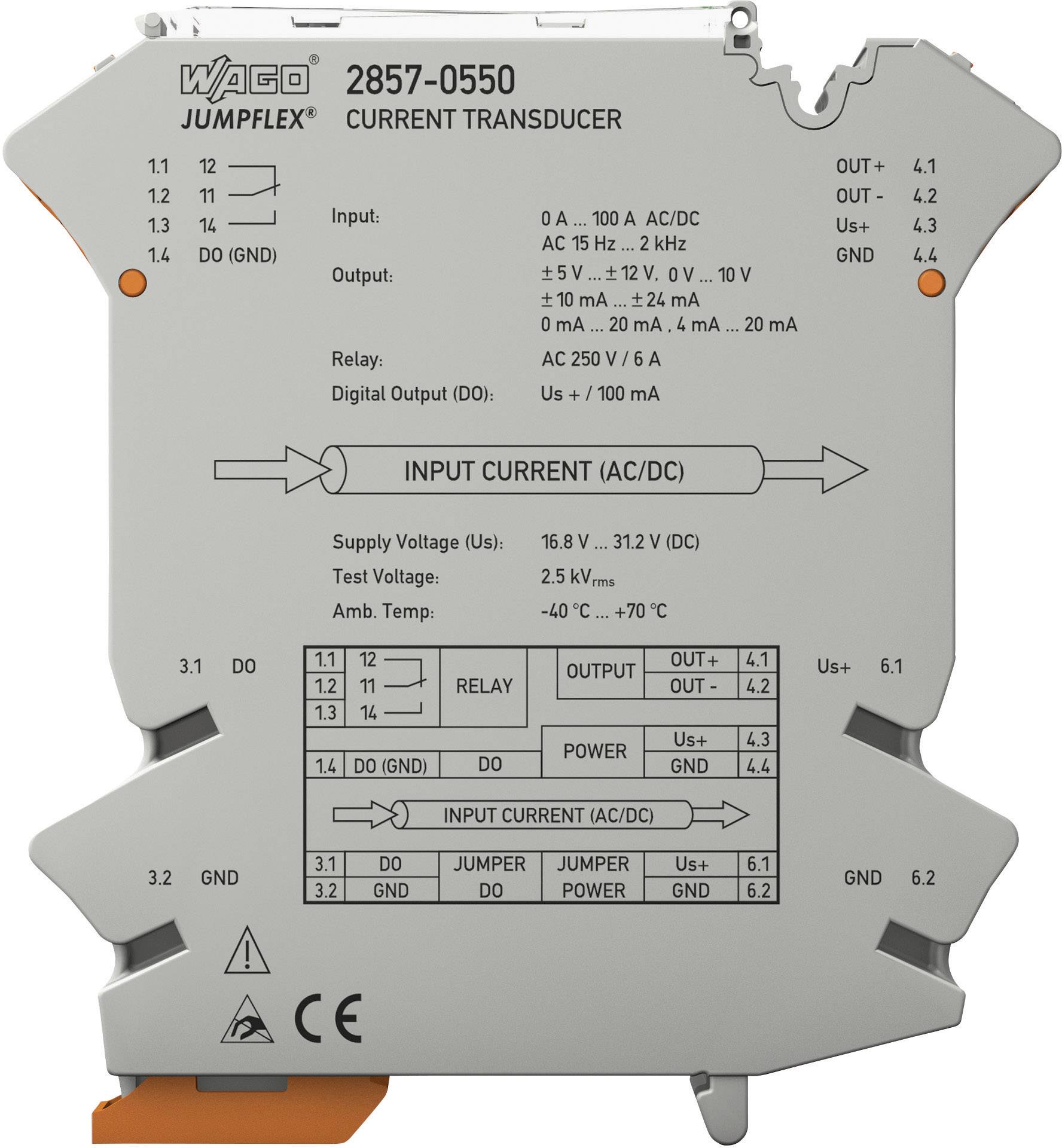

WAGO JUMPFLEX stroomtransformator, Model 2857-0550. Toont ingangsbereik, uitgang, voedingsspanning en elektrische specificaties.

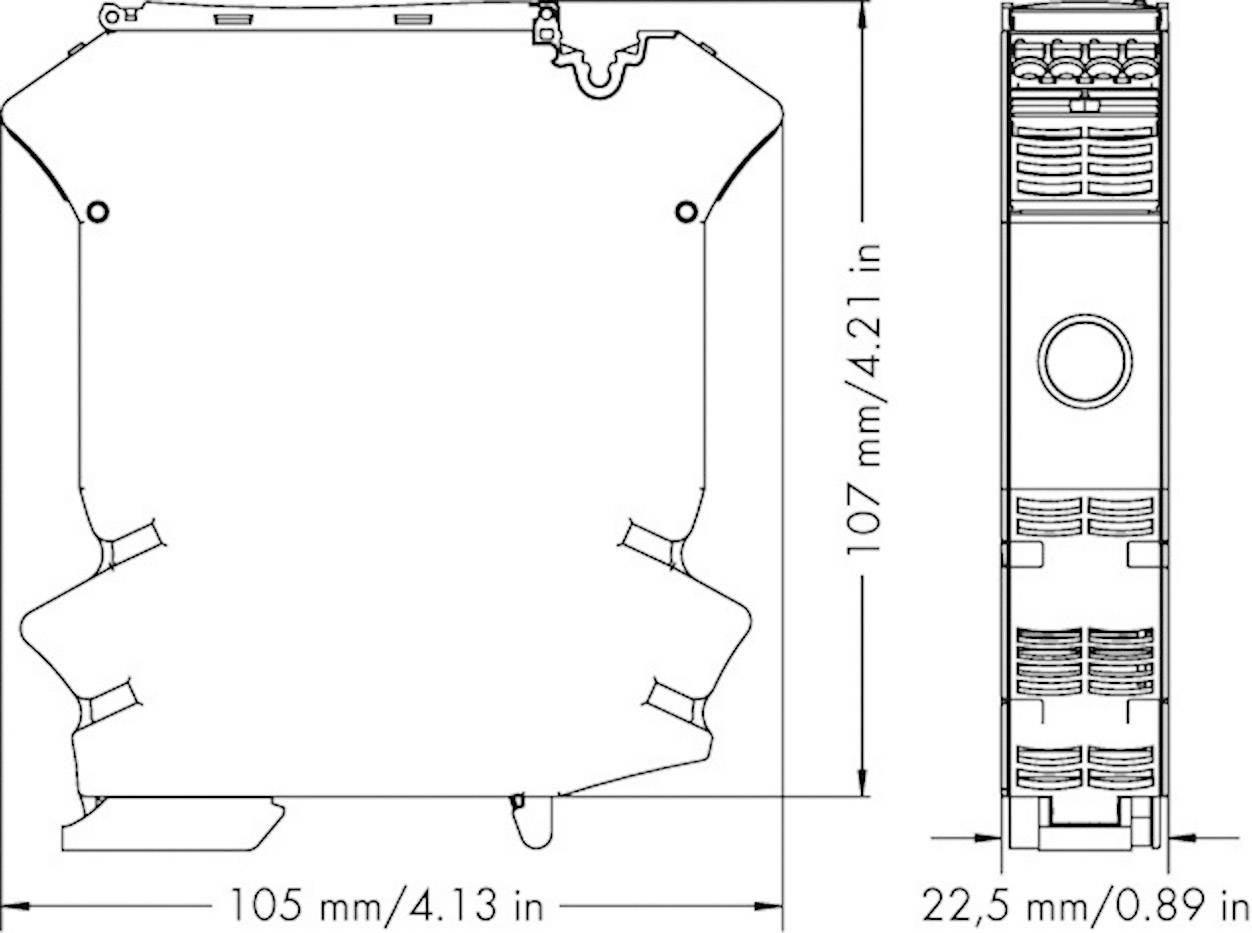

Technische tekening van een elektrisch apparaat met afmetingen: breedte 105 mm/4,13 inch, hoogte 107 mm/4,21 inch, diepte 22,5 mm/0,89 inch.

1/4

Soortnaam

Meetomvormer

Type

2857-550

Afm.

(l x b) 105 mm x 107 mm

Inhoud

1 stuk(s)

Breedte

107 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 420,66 / Stuk)

€ 420,66

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Type: 2857-550

Soortnaam: Meetomvormer

Afm.: (l x b) 105 mm x 107 mm

Inhoud: 1 stuk(s)

Breedte: 107 mm

: 105 mm

Stroomverbruik: ≤50 mA

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -40 °C

Uitvoering: 1 wisselaar (1 u)

Aansluiting: Cage Clamp S (picoMAX 5.0)

Uitgangssignaal: ± 10 mA; 0-10 mA; 2-10 mA;
± 20 mA; 0-20 mA; 4-20 mA
± 5 V; 0-5 V; 1-5 V;
±10 V; 0-10 V; 2-10 V

Ingangssignaal: AC/DC 100 A

Instelling: DIP-schakelaar
Configuratiedisplay

Voedingsspanning: 16,8 V…31,2 V (-30%...+30%)

: DIN rail (top hat rail) 35 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1232607 WAGO 2857-550 2857-550 Meetomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1232607 WAGO 2857-550 2857-550 Meetomvormer 1 stuk(s)

Informatie

Informatie 1232607 WAGO 2857-550 2857-550 Meetomvormer 1 stuk(s)

Omschrijving

De stroommeetomvormer dient voor het registreren van gelijkstroom en wisselstroom in het meetbereik tot AC/DC 100 A. Aan de uitgangskant wordt de meetgrootte omgezet in een analoog normsignaal.

Kenmerken:
Een digitale melduitgang en een relais met wisselaarcontact reageren bij geconfigureerde meetbereikgrenzen (in- en uitschakelvertraging en grenswaardeschakelaarfunctie met maximaal twee drempelwaarden configureerbaar)
Inschakelbare clipping (begrenzing van het analoge signaal tot de uitgangseindwaarden)
Instelbare softwarefilter
Simulatie van in- en uitgangsgedrag via configuratiedisplay
Veilige 3-weg-scheiding met 4kV-testspanning conform EN 61140.
