Uni-T UTD1050CL Digitale oscilloscoop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
10 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 321,49 / Stuk)
€ 321,49
excl. btw
& Gratis verzending*
Slechts 10 Stuk(s) beschikbaar
Highlights & Details
UNI-T Handheld oscilloscoop UTD1050CL
- 50 MHz
- Aantal analoge ingangen (max.): 1
Technische specificaties
- Ingebouwde digitale multimeter (DMM)
- Werkt op batterijen
- 22 automatische signaalmetingen
- USB-interface
- Trend-recorder / geheugen voor bochten
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
50 MHz
- Samplingrate/kanaal
200 MSa/s
- Scherm
3,5 inch TFT LCD, kleurendisplay, 320 x 240 pixels, multimeterweergave tot 3999 counts
- Resolutie
8 Bit
- Beeldschermgrootte
3,5 inch
- Bijzonderheden
Multimeterfuncties
- Tijdbasis
5 ns/div tot 50 s/div
- Aantal analoge ingangen (max.)
1
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 300 V
- Rasterafbuiging
5 mV/div tot 20 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
300 V
- Voedingsspanning

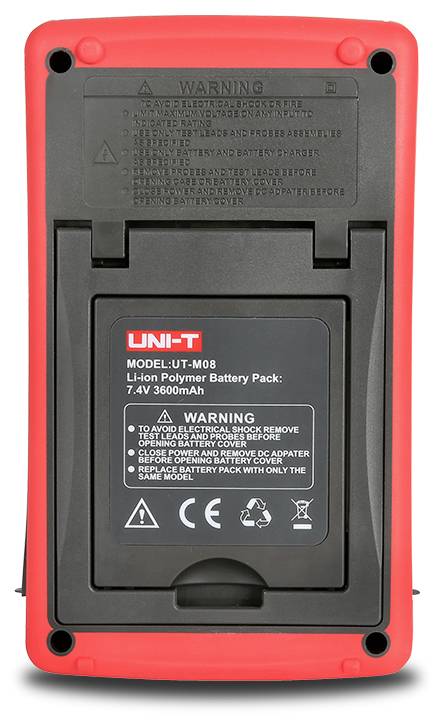

Geïntegreerde Li-ion-accu (7,4 V / 3600 mAh, ca. 8 uur gebruiksduur) of netvoeding (DC 9 V / 4 A, input 100–240 V AC, 50/60 Hz)
- Afm.
(l x b x h) 49 x 118 x 199 mm
- Gewicht
0.9 kg
- Scherm
320 x 240 Pixel
- Kalibreerservice
Fabrieksnorm
- Breedte
118 mm
- Hoogte
199 mm
49 mm
- Interfaces
Mini-USB
- Geheugendiepte/kanaal
12 kpts
- Type
UTD1050CL
Documenten en downloads
Datablad
Datablad 3812397 Uni-T UTD1050CL Digitale oscilloscoop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812397 Uni-T UTD1050CL Digitale oscilloscoop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
Omschrijving

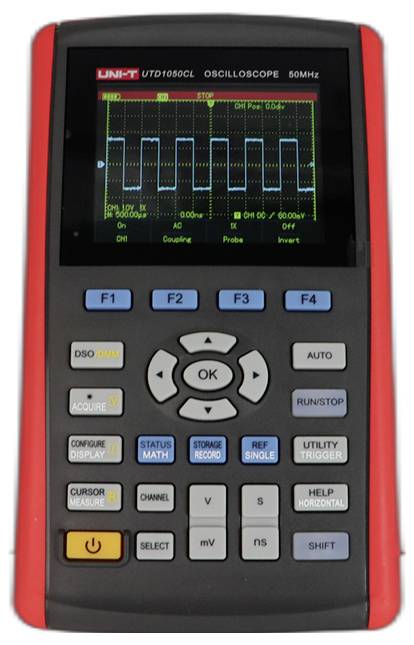

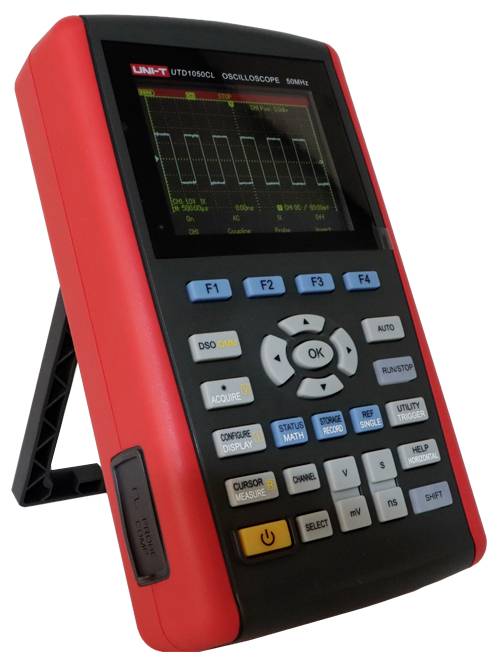

De UTD1050CL is een economische draagbare digitale geheugenoscilloscoop met een bandbreedte van 50 MHz en een sampling rate van 2000 MSA/s. Het integreert een oscilloscoop, een multimeter, een trendgrafiek en een golfvormopnamefunctie. Het compacte en draagbare ontwerp biedt de gebruiker een unieke visuele en operationele ervaring. Met triggertypen zoals flank, pulsbreedte, video en helling biedt deze serie veelzijdige functionaliteit. Het kan via een externe netvoeding of ingebouwde lithiumbatterijen van stroom worden voorzien, WAS maakt het tot een populair draagbaar meetinstrument voor ingenieurs.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Bandbreedte: 50 MHz
- Kanalen: 1
- Sampling rate: 200MSa/s
- Stijgtijd: Minder dan 7ns
- Geheugendiepte: 12 kpts
- Display : 3,5 inch TFL LCD
Omvang van de levering
- UTD1050CL (50 MHz, 1 kanaal) x 1
- USB-kabel x 1
- Passieve meetkoppen UT-H03 (60 MHz) x 1
- Stroomverdeler UT-M07(10 A) x 1
- USB-kabel x 1
- Voedingsadapter x 1
- Meetkabels voor multimeter x 1 paar
Opmerkingen
Meer modellen
- UTD1050DL: 50 MHz bandbreedte, 2 analoge kanalen, 250 MSA/s samplefrequentie, tot 12 kpts geheugendiepte
- UTD1025CL: 25 MHz bandbreedte, 1 analoog kanaal, 200 MSA/s samplefrequentie, tot 12 kpts geheugendiepte
