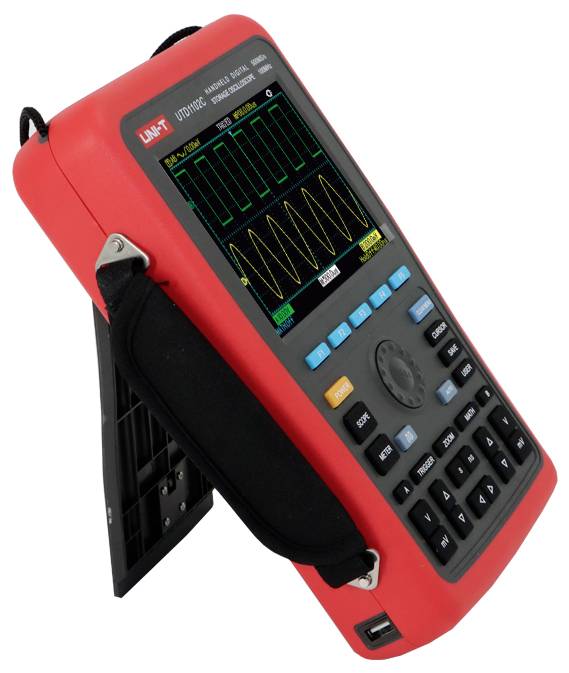

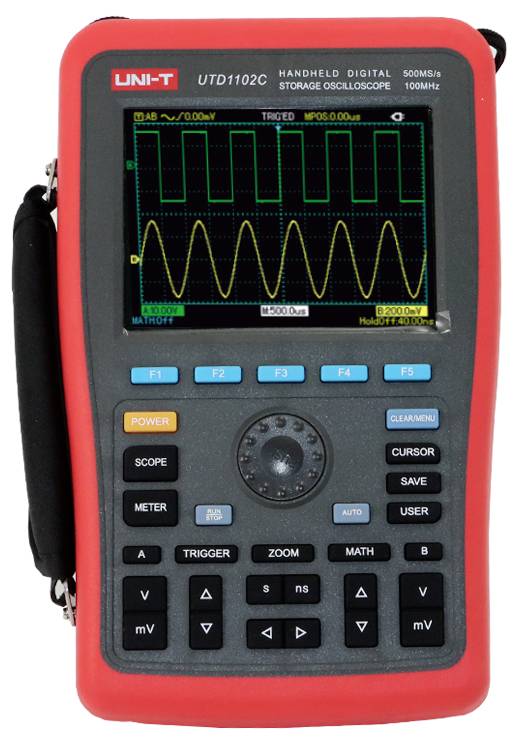

Uni-T UTD1102C Digitale oscilloscoop 100 MHz 500 MSa/s 7.5 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 475,21 / Stuk)
€ 475,21
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
UNI-T handheldoscilloscoop UTD1102C
- 100 MHz
- Aantal analoge ingangen (max.): 2
Technische specificaties
- Geïntegreerde DMM (6000 counts)
- Automatisch instellen (auto-scale)
- 27 automatische golfvormmetingen
- WISKUNDIGE FUNCTIES (A+B, A-B, A×B, A/B, FFT)
- Trendy logger (trendplot)
- USB-kopieerfunctie/schermafbeelding opslaan
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
500 MSa/s
- Scherm
5,7 inch TFT LCD (kleur, omschakelbaar naar monochroom), 320 × 240 pixels; multimetermodus: Max. Weergave 5999
- Resolutie
8 Bit
- Beeldschermgrootte
5,7 inch
- Bijzonderheden
Digitaal geheugen (DSO)
- Tijdbasis
5 ns/div tot 50 s/div
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 300 V
CAT III 600 V
- Rasterafbuiging
5 mV/div tot 50 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
400 V
- Voedingsspanning
Geïntegreerde Li-ion-accu (7,4 V / 4400 mAh, ca. 3 uur gebruik)
- Afm.
(l x b x h) 60 x 268 x 168 mm
- Gewicht
1.8 kg
- Aantal digitale ingangen (max.)
0
- Scherm
320 x 240 Pixel
- Breedte
268 mm
- Hoogte
168 mm
60 mm
- Interfaces
USB-host
- Geheugendiepte/kanaal
7.5 kpts
- Type
UTD1102C
Documenten en downloads
Datablad
Datablad 3812389 Uni-T UTD1102C Digitale oscilloscoop 100 MHz 500 MSa/s 7.5 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812389 Uni-T UTD1102C Digitale oscilloscoop 100 MHz 500 MSa/s 7.5 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
De UTD1102C-handheld-oscilloscoop biedt gebruiksgemak, uitstekende technische gegevens en een groot aantal geavanceerde functies. Het kan worden gebruikt via een externe AC-voeding of via de ingebouwde lithium-accu. De krachtige trigger- en analysefuncties vergemakkelijken het vastleggen en analyseren van golfvormen, terwijl het scherpe en heldere LCD-scherm en de wiskundige functies een betrouwbare analyse en observatie van de signaalstatussen garanderen. Het is het ideale gereedschap om tests snel en efficiënt uit te voeren. Dankzij het op traditionele instrumenten gebaseerde ontwerp kunnen gebruikers de nieuwe apparaten zonder veel moeite direct bedienen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Bandbreedte: 100 MHz
- Kanalen: 2
- Sampling rate: 500 MSA/s.
- Stijgtijd: Minder dan 3,5 ns
- Geheugendiepte: 7,5 kpts
- Display : 5,7 inch TFL LCD
Omvang van de levering
- UTD1102C (100 MHz, 2 kanalen) x 1
- Netsnoer x 1
- Passieve meetkoppen UT-H04 (100 MHz) x2
- Spannings-/stroomomvormer: UT-M03: 4 mA - 600 mA, UT-M04: 4 A/6 A
- Voedingsadapter x 1
- Meetkabels voor multimeter x 1 paar
Opmerkingen
Meer modellen
- UTD1202C: 200 MHz bandbreedte, 2 analoge kanalen, 1 Gsa/s samplefrequentie, tot 7,5kpts geheugendiepte
- UTD1062C: 60 MHz bandbreedte, 2 analoge kanalen, 250 MSA/s samplefrequentie, tot 7.5 kpts geheugendiepte
