Uni-T UTD1025CL Digitale oscilloscoop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
10 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 280,17 / Stuk)
€ 280,17
excl. btw
& Gratis verzending*
Slechts 10 Stuk(s) beschikbaar
Highlights & Details
UNI-T Handheld oscilloscoop UTD1025CL
- 25 MHz
- Aantal analoge ingangen (max.): 1
Technische specificaties
- Geïntegreerde DMM (True-RMS)
- Auto-scale / auto-set-functie
- FFT-analyse
- Automatische parametermetingen (19 typen)
- Geïsoleerde interface
- Compacte accuvoeding
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
25 MHz
- Samplingrate/kanaal
200 MSa/s
- Scherm
3,5" (8,89 cm) TFT LCD-kleurendisplay, resolutie: 320 x 240 pixels (64k kleuren); multimeterweergave: 4.000 counts
- Resolutie
8 Bit
- Beeldschermgrootte
3,5 inch
- Bijzonderheden
Multimeterfuncties
- Tijdbasis
10 ns/div tot 50 s/div
- Aantal analoge ingangen (max.)
1
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II 600 V
CAT III 300 V
- Rasterafbuiging
5 mV/div tot 20 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
400 V
- Voedingsspanning

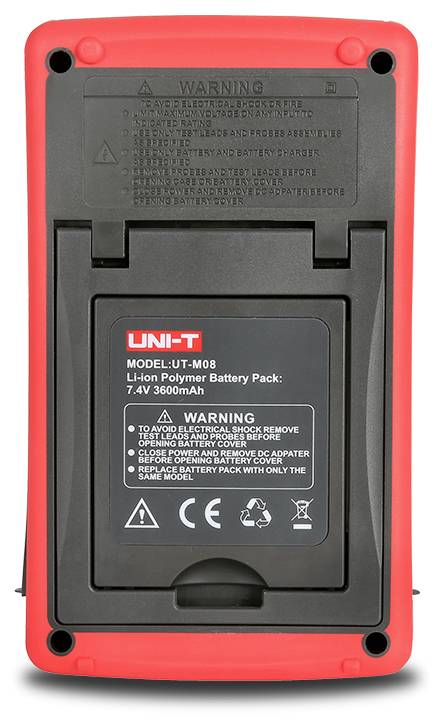

Li-ion-accu (7,4 V / 3600 mAh, tot 8 uur gebruiksduur) of externe netvoeding (ingang: 100-240 V AC, 50/60 Hz; uitgang: 9 V DC / 4 A)
- Afm.
(l x b x h) 199 x 118 x 49 mm
- Gewicht
0.9 kg
- Scherm
320 x 240 Pixel
- Kalibreerservice
Kalibratie van de fabriek (standaard ISO-kalibratie optioneel verkrijgbaar, afhankelijk van de districttor)
- Breedte
118 mm
- Hoogte
49 mm
199 mm
- Interfaces
Mini-USB
- Geheugendiepte/kanaal
12 kpts
- Type
UTD1025CL
Documenten en downloads
Datablad
Datablad 3812398 Uni-T UTD1025CL Digitale oscilloscoop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812398 Uni-T UTD1025CL Digitale oscilloscoop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeterfuncties 1 stuk(s)
Omschrijving
De UTD1025CL combineert de functionaliteit van een hoogwaardige digitale oscilloscoop met een analoge bandbreedte van 25 MHz en een sampling rate van 200 MS/s met die van een digitale multimeter in een mobiel, accu- of netwerkend meetapparaat.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Bandbreedte: 25 MHz
- Kanalen: 1
- Sampling rate: 200MSa/s
- Stijgtijd: Minder dan 14 ns
- Geheugendiepte: 12 kpts
- Display : 3,5 inch TFL-DP6LCD
Omvang van de levering
- UTD1025CL (25 MHz, 1 kanaal) x 1
- USB-kabel x 1
- Passieve meetkoppen UT-H01 (25 MHz) x 1
- Stroomverdeler UT-M07(10 A) x 1
- USB-kabel x 1
- Voedingsadapter x 1
- Meetkabels voor multimeter x 1 paar
- Draagtas x 1
Opmerkingen
Meer modellen
- UTD1050DL: 50 MHz bandbreedte, 2 analoge kanalen, 250 MSA/s samplefrequentie, tot 12 kpts geheugendiepte

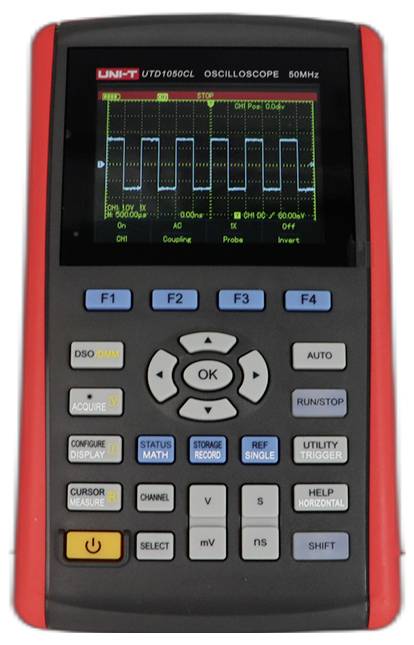

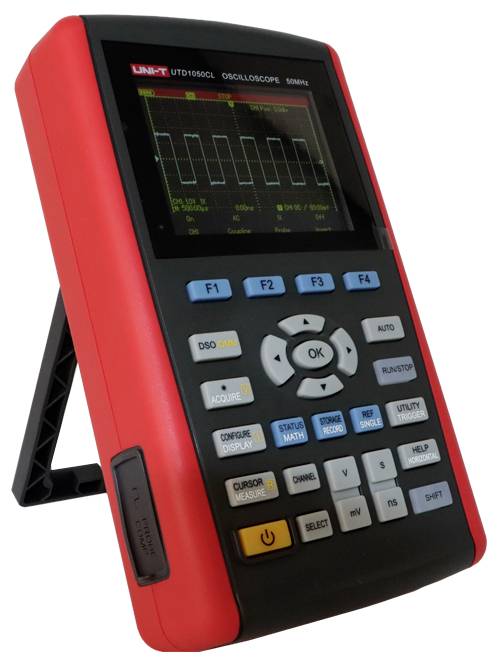

- UTD1050CL: 50 MHz bandbreedte, 1 analoog kanaal, 250 MSA/s samplefrequentie, tot 12 kpts geheugendiepte
