TAMS Elektronik 44-01607-01 S88-6 Terugmelddecoder kopen ? Conrad Electronic

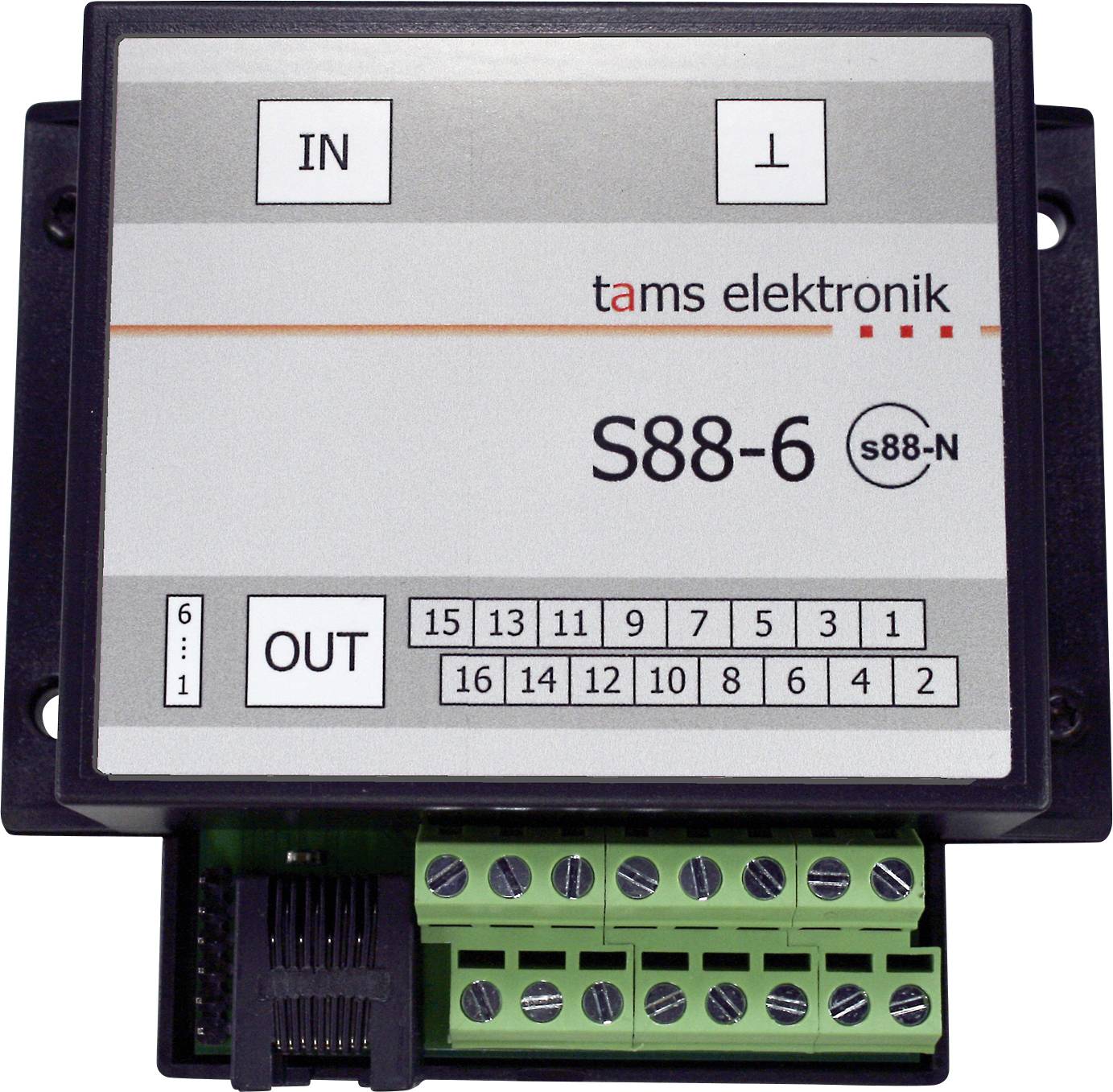

Tams Elektronik S88-6 S88-N interfacemodule met IN- en OUT-labels, genummerde aansluitblokken en groene schroefconnectoren aan de onderkant.

Morgen leverbaar

6 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 51,23 / Stuk)

€ 51,23

excl. btw

Slechts 6 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

TAMS Elektronik S88-6 | s88-terugmeldemodule met extra massaverbinding

Aansluiting op de centrale via patchkabel (RJ-45) of 6-polige kabel
Geoptimaliseerd voor gebruik in middengeleidersystemen

Technische specificaties

Retourbus: S88
Adressering: Automatisch
Aantal gecontroleerde secties: Maximaal 16
Aansluitingen op de s88-bus: 2 x RJ-45 voor aansluiting van patchkabels conform s88-N. Alternatief voor aansluiting op digitale centrale: 1x6-polige male connector voor aansluiting 6-polige kabel.
Voedingsspanning: 5 - 15 V gelijkspanning (wordt door de s88-bus geleverd)
Afmetingen van de printplaat: 64 x 85 mm
Afmetingen inclusief behuizing: 100 x 90 x 35 mm

Soortnaam: Terugmelddecoder

Type decoder: S 88

: 100 mm

Breedte: 90 mm

Hoogte: 35 mm

Afm.: (l x b x h) 100 x 90 x 35 mm

Fabrikantnr.: 44-01607-01

Type model: Accessoire

UKCA: Ja

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3775670 TAMS Elektronik 44-01607-01 S88-6 Terugmelddecoder

Omschrijving

Extra massa-aansluiting („diodetrick”):
In terugmeldsecties wordt de loc via de middengeleider en de doorlopende buitengeleider gevoed. Een onderbreking van de massaverbinding op de doorlopende rails (bijv. door vervuiling) heeft direct effect op het rijgedrag. In het ergste geval blijft de loc staan of rijdt na een stop in het terugmeldgedeelte niet meer verder. Het probleem kan worden opgelost door de beide buitengeleiders met behulp van een diode met elkaar te verbinden. Deze zogenaamde 'diodetruc' maakt gebruik van het feit dat voor de terugmelding in de s88-bus slechts een halve golf van de digitale spanning kan worden gebruikt. Door de inbouw van een diode wordt de andere halve golf van de geïsoleerde naar de doorlopende rail 'omgeleid' en daarmee een extra massa-aansluiting gemaakt. Bij de s88-6 zijn de diodes in de schakeling geïntegreerd, zodat het omslachtige achteraf inbouwen van diodes niet nodig is.

Aansluiting van de S88-buskabel:
2 x RJ-45 voor aansluiting van patchkabels overeenkomstig s88-N. Alternatief voor aansluiting op digitale centrale: 1x6-polige male connector voor aansluiting 6-polige kabel.

Technische specificaties:
Aantal ingangen: 16
Aansluiting van de s88-buskabel: 2 x RJ-45 voor aansluiting van patchkabels conform s88-N. Alternatief voor aansluiting op digitale centrale: 1x6-polige male connector voor aansluiting 6-polige kabel.
Adressering: Automatisch
Bezetmelding: Massacontact
Afmetingen van de printplaat: 72 x 82 mm

De teksten voor dit artikel zijn automatisch vertaald.
