TAMS Elektronik 44-01507-01 S88-5 Terugmelddecoder
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 49,58 / Stuk)
€ 49,58
excl. btw
& Slechts 2 Stuk(s) beschikbaar
Highlights & Details

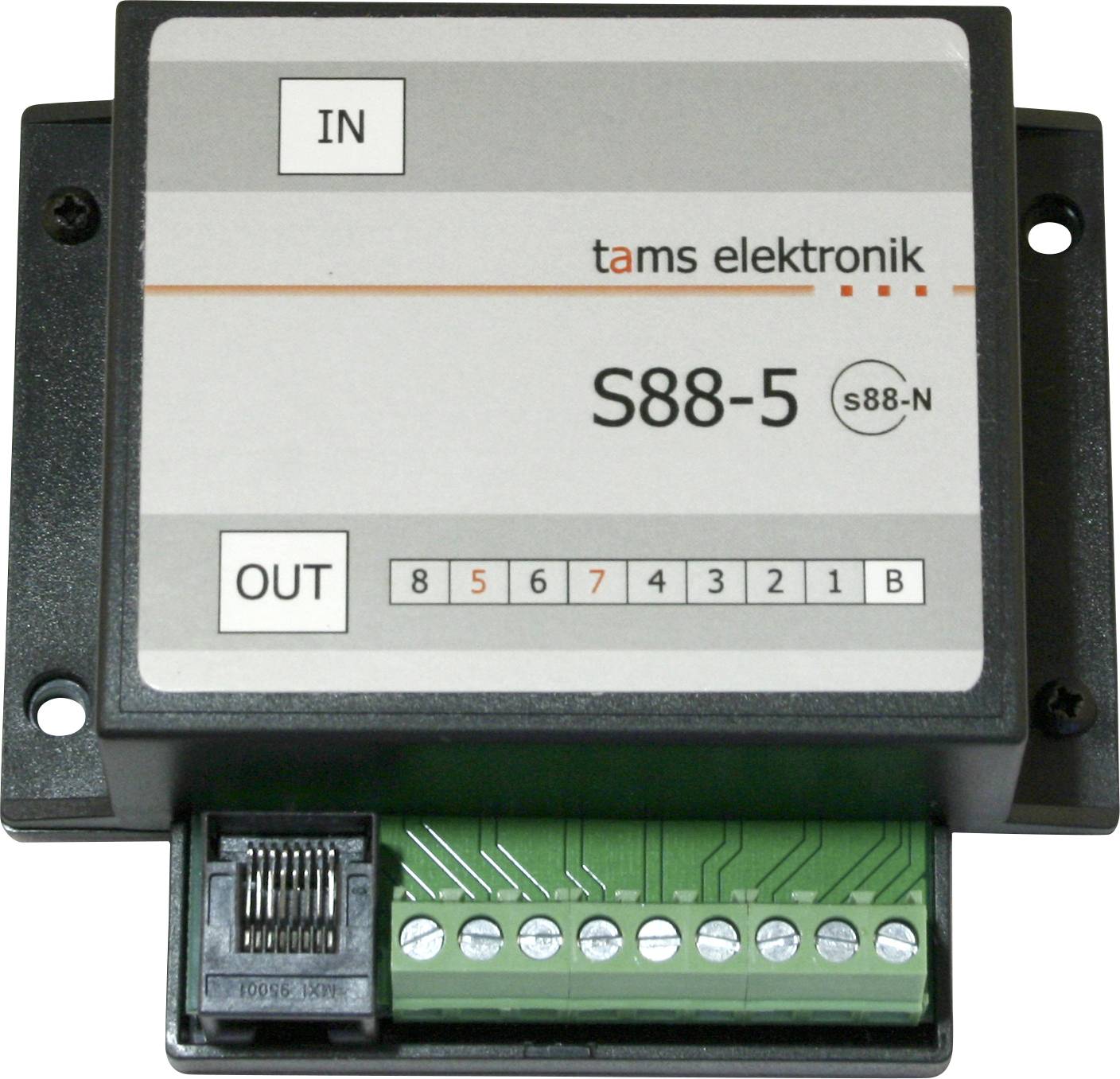

TAMS Elektronik S88-5 | s88-terugmeldemodule met geïntegreerde spoorbezetting-melder
- Aansluiting van de s88-buskabel via RJ-45-aansluitingen conform s88-N.
- Compatibel met alle componenten die werken met de door Märklin ontwikkelde s88-bus.
Technische specificaties
- Retourbus: S88
- Adressering: Automatisch
- Aantal gecontroleerde secties: Maximaal 8
- Aansluitingen op de s88-bus: RJ-45 conform S88-N
- Voedingsspanning: 5 - 15 V gelijkspanning (wordt door de s88-bus geleverd)
- Max. Stroom in de bewaakte secties: 1.500 mA per sectie
- Gevoeligheid van de stroomdetectie: 6 mA
- Afmetingen van de printplaat: 64 x 85 mm
- Afmetingen inclusief behuizing: 100 x 90 x 35 mm
- Soortnaam
Terugmelddecoder
- Type decoder
S 88
100 mm
- Breedte
90 mm
- Hoogte
35 mm
- Afm.
(l x b x h) 100 x 90 x 35 mm
- Fabrikantnr.
44-01507-01
- Type model
Accessoire
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3775669 TAMS Elektronik 44-01507-01 S88-5 Terugmelddecoder
Omschrijving
Geïntegreerde spoorbezetting-melder:
Door de relatief geringe gevoeligheid (6 mA) worden onjuiste meldingen tot een minimum beperkt. Opmerking: De kleine stroom die in gelijkstroomsystemen stroomt wanneer een as van een voertuig met verzetlak wordt bekleed, is mogelijk niet voldoende om te worden gedetecteerd.
Galvanische scheiding
De zones „spoorbezetting-detectoren” en „s88-terugmelders” zijn elektrisch gescheiden door optokoppelaars. Hierdoor worden storende punten weggefilterd en Brummlussen en foutstromen effectief voorkomen.
Aansluiting van de S88-buskabel:
RJ-45-aansluitingen conform de standaard s88-N
De teksten voor dit artikel zijn automatisch vertaald.
Door de relatief geringe gevoeligheid (6 mA) worden onjuiste meldingen tot een minimum beperkt. Opmerking: De kleine stroom die in gelijkstroomsystemen stroomt wanneer een as van een voertuig met verzetlak wordt bekleed, is mogelijk niet voldoende om te worden gedetecteerd.
Galvanische scheiding
De zones „spoorbezetting-detectoren” en „s88-terugmelders” zijn elektrisch gescheiden door optokoppelaars. Hierdoor worden storende punten weggefilterd en Brummlussen en foutstromen effectief voorkomen.
Aansluiting van de S88-buskabel:
RJ-45-aansluitingen conform de standaard s88-N
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 s88-terugmelder S88-5, uitvoering: Kant-en-klaar apparaat in behuizing
- 1 patchkabel met RJ-45-aansluitingen (lengte: 0,5 m)
