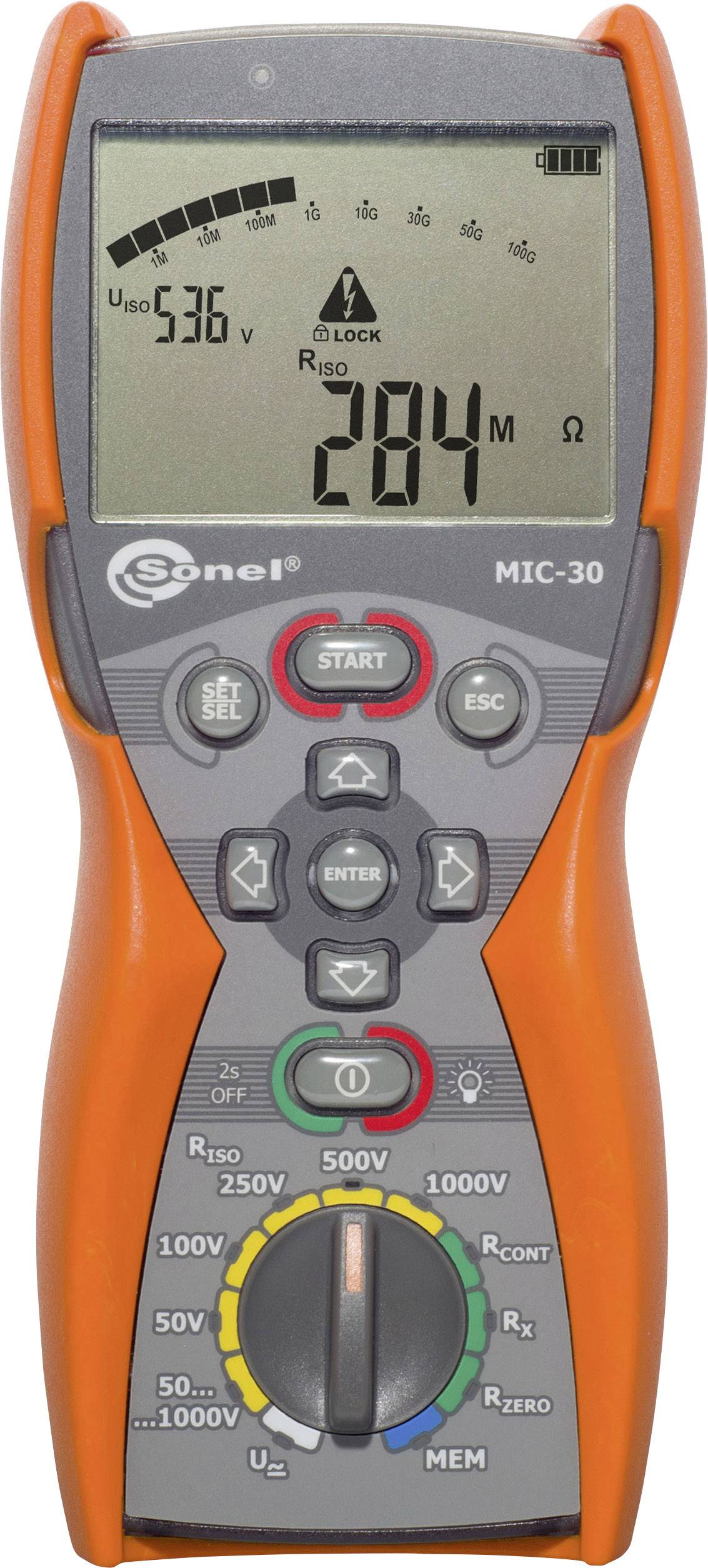

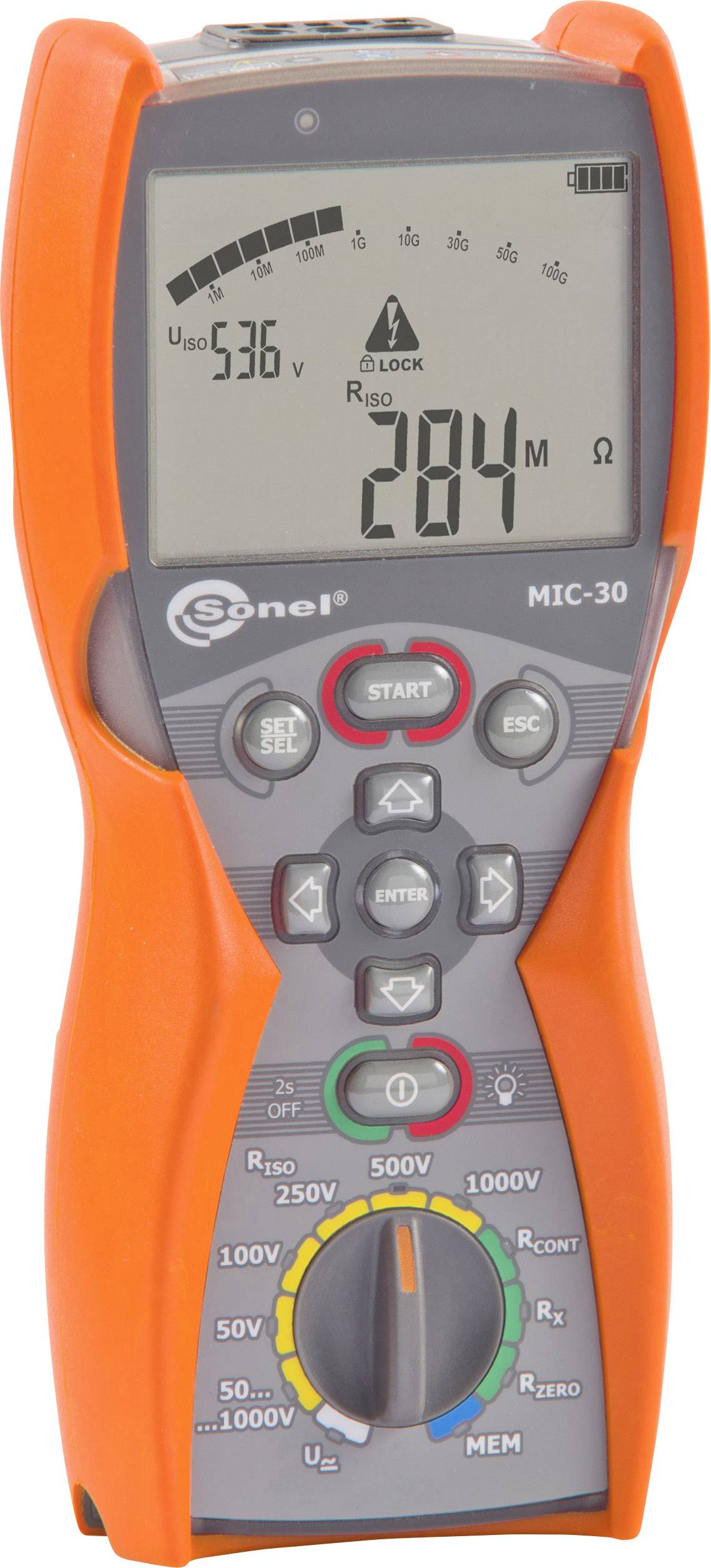

Sonel MIC-30 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 100 GΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
Isolatiemeter MIC-30
- Testspanning 50 V, 100 V, 250 V, 500 V, 1 kV
- Meting aardleidingsweerstand ± 200 mA
- AC/DC-spanningsmeting tot 600 V
- 3 testtijden voor bepaling van de absorptiecoëfficiënten
- Lekstroommeting
- 990 geheugenplaatsen
- Bluetooth
- Robuuste met rubber beklede IP 67-behuizing
Technische specificaties
- Bereik isolatieweerstand 0,0...999 kΩ bij 50 V testspanning: resolutie: 0,1 kΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 MΩ bij 50 V testspanning: resolutie: 0,001 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 10,0...99,99 MΩ bij 50 V testspanning: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 100,0...250,0 MΩ bij 50 V testspanning: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 0,0...999,9 kΩ bij 100 V testspanning: resolutie: 0,1 kΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 MΩ bij 100 V testspanning: resolutie: 0,001 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 10,00...99,99 MΩ bij 100 V testspanning: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 100,0...500,0 MΩ bij 100 V testspanning: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 0,0...999,9 kΩ bij 250 V testspanning: resolutie: 0,1 kΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 MΩ bij 250 V testspanning: resolutie: 0,001 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 10,00...99,99 MΩ bij 250 V testspanning: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 100,0...999,0 MΩ bij 250 V testspanning: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 1...2 GΩ bij 250 V testspanning: resolutie: 0,001 GΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 0,0...999,9 kΩ bij 500 V testspanning: resolutie: 0,1 kΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 MΩ bij 500 V testspanning: resolutie: 0,001 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 10,00...99,99 MΩ bij 500 V testspanning: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 100,0...999,0 MΩ bij 500 V testspanning: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits); bereik isolatieweerstand 1,000...5,000 GΩ bij 500 V testspanning: resolutie: 0,001 GΩ, nauwkeurigheid: ± (4% v.M. + 6 digits), bereik isolatieweerstand 1,000...9,999 GΩ bij 500 V testspanning: resolutie: 0,001 GΩ, nauwkeurigheid: ± (4% v.M. + 6 digits), bereik isolatieweerstand 10...20 GΩ bij 500 V testspanning: resolutie: 0,01 GΩ, nauwkeurigheid: ± (6% v.M. + 6 digits), bereik isolatieweerstand 0,0...999,9 kΩ bij 1 kV testspanning: resolutie: 0,1 kΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 MΩ bij 1 kV testspanning: resolutie: 0,001 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 10,00...99,99 MΩ bij 1 kV testspanning: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 100,0...999,0 MΩ bij 1 kV testspanning: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 8 digits), bereik isolatieweerstand 1,000...9,999 GΩ bij 1 kV testspanning: resolutie: 0,001 GΩ, nauwkeurigheid: ± (4% v.M. + 6 digits), bereik isolatieweerstand 10,00...99,99 GΩ bij 1 kV testspanning: resolutie: 0,01 GΩ, nauwkeurigheid: ± (4% v.M. + 6 digits), bereik isolatieweerstand 100 GΩ bij 1 kV testspanning: resolutie: 0,1 GΩ, nauwkeurigheid: ± (4% v.M. + 6 digits); bereik AC/DC-meting: 0,0...299,9 V, resolutie 0,1 V, nauwkeurigheid: ± (2% v.M. + 6 digits); bereik AC/DC-meting: 300...600 V, resolutie 1 V, nauwkeurigheid: ± (2% v.M. + 2 digits); frequentiebereik: 45...65 Hz; teststroom doorgangsmeting ± 200 mA; bereik doorgangsmeting 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits); bereik doorgangsmeting 20...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits); bereik doorgangsmeting 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (4% v.M. + 3 digits); bereik capaciteitsmeting 1...999 nF: resolutie: 1 nF, nauwkeurigheid: ± (5% v.M. + 5 digits); bereik capaciteitsmeting 1,00...49,99 µF: resolutie: 0,01 µF, nauwkeurigheid: ± (5% v.M. + 5 digits)
- Soortnaam
Isolatiemeter
- Testspanning
50 V
100 V
250 V
500 V
1000 V
- Meetfunctie
Isolatieweerstand
ISO
- Interfaces
Bluetooth
IP67
- Afm.
(l x b x h) 16 x 30.5 x 26.5 cm
- Gewicht
1.62 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
100 GΩ
- Meetcategorie
CAT IV 600 V
- Breedte
30.5 cm
- Hoogte
26.5 cm
16 cm
Documenten en downloads
Datablad
Datablad 1427983 Sonel MIC-30 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 100 GΩ
Datablad 1427983 Sonel MIC-30 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 100 GΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427983 Sonel MIC-30 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 100 GΩ
Informatie
Informatie 1427983 Sonel MIC-30 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 100 GΩ
Omschrijving
Ergonomische handheld 1 kV-isolatie en doorgangstester van Sonel voor elke gereedschapstas, ideaal voor snelle controle van elektrische machines en installaties
Uitvoering
- Robuuste met rubber beklede IP 67-behuizing
- Cat. IV 600 V
- Batterijen
- Protocolsoftware Sonel Reader.
Omvang van de levering
- 3 testkabels met banaanbussen 1,2 m (zwart, rood en blauw)
- Testkabel met banaanbussen 1,2 m, rood
- Krokodilklem K02 blauw
- 2 testpennen met banaanbus (zwart, rood)
- Draagtas M6
- Draagriem
- Houder
- Software Sonel Reader
- Gebruiksaanwijzing
- ISO-kalibratiecertificaat
- Batterijen.
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
