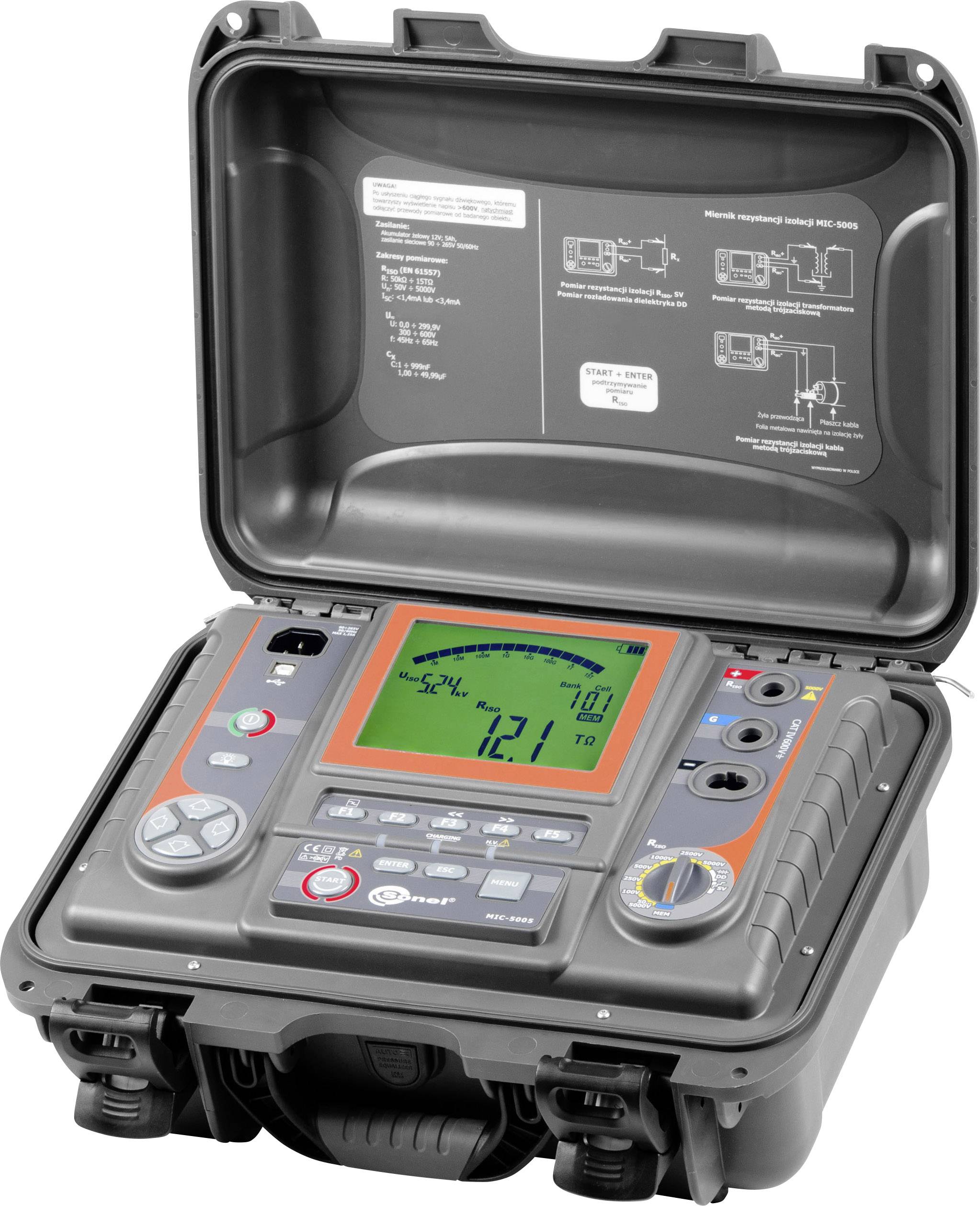

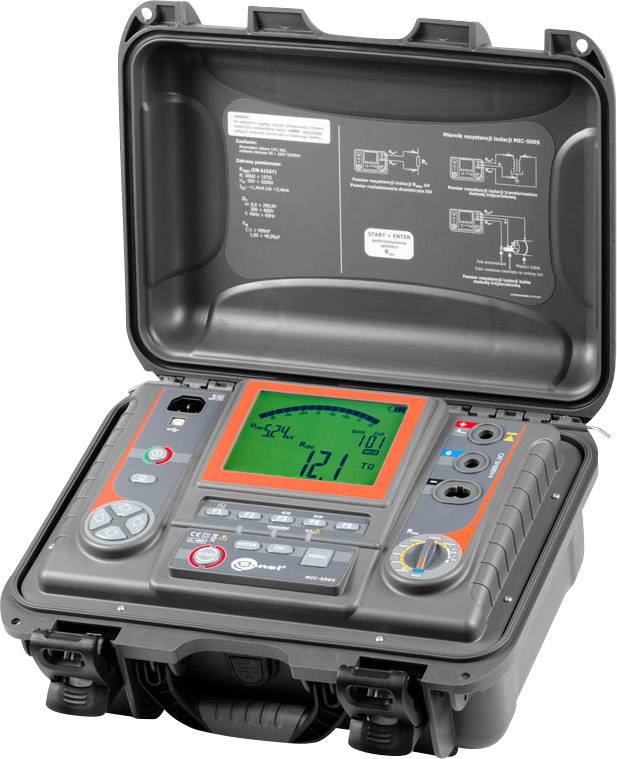

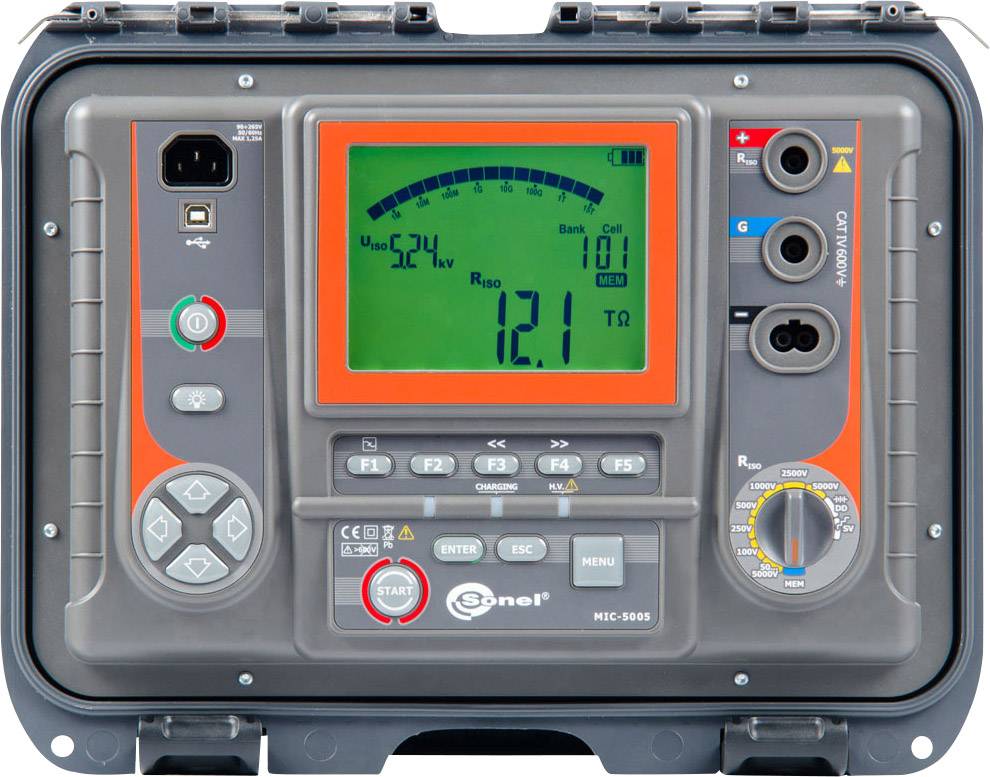

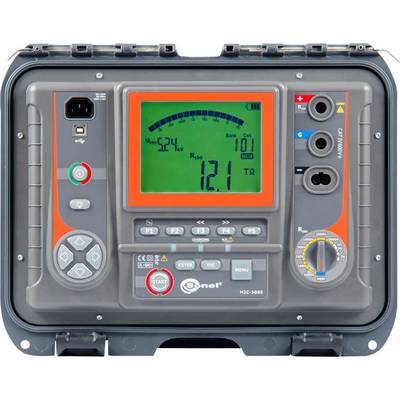

Sonel MIC-5005 Isolatiemeter Kalibratie (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.392,56 / Stuk)
€ 1.392,56
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Isolatiemeter MIC-5005
- Testspanning 50...5000 V voor meetbereik tot 15 TΩ
- Testspanning instelbaar in 10 V-stappen (50...1000 V) en stappen van 25 V (1...5 kV)
- Automatische ontlading van de meetkring na de isolatiemeting
- Tijdsintervalmetingen met akoestische 5 sec.-signalering
- 3 testtijden voor bepaling van de absorptiecoëfficiënt
- Meting van polarisatie-index (PI) en diëlektrisch absorptiegedrag (DAR)
- Testmethode (SV)
- Index van diëlektrische ontlading (DD)
- Instelbare teststroom (1,2 mA, 3 mA)
- Kruipstroommeting
- Digitale filterfunctie voor testomgeving met grote storingen
- AC/DC-meting 0...750 V
- Capaciteitsmeting
- 5,6" LCD-scherm
- Geïntegreerde snellader
Technische specificaties
- Bereik isolatieweerstand 0...999 kΩ: resolutie: 1 kΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 1,00...9,99 MΩ: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 10,0...99,9 MΩ: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 100...999 MΩ: resolutie: 1 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 1,00...9,99 GΩ: resolutie: 0,01 GΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 10,0...99,9 GΩ: resolutie: 0,1 GΩ, nauwkeurigheid: ± (3% v.M. + 10 digits); bereik isolatiemeting 100...999 GΩ: resolutie: 1 GΩ, nauwkeurigheid: ± (3,5% v.M. + 10 digits); bereik isolatiemeting 1,00...9,99 TΩ: resolutie: 0,01 TΩ, nauwkeurigheid: ± (7,5% v.M. + 10 digits); bereik isolatiemeting 10...15 TΩ: resolutie: 0,1 TΩ, nauwkeurigheid: ± (10% v.M. + 10 digits); bereik isolatiespanning 250 V: 500 GΩ; bereik isolatiespanning 500 V: 1,00 TΩ; bereik isolatiespanning 1000 V: 2,00 TΩ; bereik isolatiespanning 2500 V: 5 TΩ; bereik isolatiespanning 5000 V: 15 TΩ; stappentest Uiso ...1000 V: 200 V stappen; stappentest Uiso ...2500 V: 500 V stappen; stappentest Uiso ...5000 V: 1 kV stappen; bereik AC/DC-meting: 0,0...29,9 V, resolutie: 0,1 V, nauwkeurigheid: ± (2% v.M. + 20 digits); bereik AC/DC-meting: 0,0...29,9 V, resolutie 0,1 V, nauwkeurigheid: ± (2% v.M. + 20 digits); bereik AC/DC-meting: 30...299,9 V, resolutie 0,1 V, nauwkeurigheid: ± (2% v.M. + 6 digits); bereik AC/DC-meting: 300...600 V, resolutie 1 V, nauwkeurigheid: ± (2% v.M. + 2 digits); frequentiebereik: 45...65 Hz; teststroom doorgangsmeting: ± 200 mA; bereik doorgangsmeting 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits); bereik doorgangsmeting 20,0...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits); bereik doorgangsmeting 200...999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (4% v.M. + 3 digits); bereik capaciteitsmeting 1...999 nF: resolutie: 1 nF, nauwkeurigheid: ± (5% v.M. + 5 digits); bereik capaciteitsmeting 1,00...49,99 µF: resolutie: 0,01 µF, nauwkeurigheid: ± (5% v.M. + 5 digits)
- Soortnaam
Isolatiemeter
- Testspanning
250 V
500 V
1000 V
2500 V
5000 V
- Meetfunctie
Isolatieweerstand
ISO
- Interfaces
USB
WiFi
IP67
- Afm.
(l x b x h) 15 x 82 x 15 cm
- Gewicht
9.56 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
15 TΩ
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
- Breedte
82 cm
- Hoogte
15 cm
15 cm
Documenten en downloads
Datablad
Datablad 1427984 Sonel MIC-5005 Isolatiemeter Kalibratie (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427984 Sonel MIC-5005 Isolatiemeter Kalibratie (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Veiligheidsvoorschriften
Veiligheidsvoorschriften 1427984 Sonel MIC-5005 Isolatiemeter Kalibratie (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Omschrijving
De Sonel MIC-5005 van Sonel is een isolatietester met meetbereik tot 15 tera-ohm bij 5 kV testspanning conform EN 61557-2. Zelfs bij hoogfrequente storingen worden door filtering absoluut nauwkeurige meetresultaten bereikt. Alle parameters voor diagnostische isolatiemeting, zoals PI, DAR, DD, capaciteitsmeting, stappentest (SV), riso en PE meting zijn met dit testapparaat voor een professionele isolatiemeting beschikbaar.
Uitvoering
- Robuuste IP 67-koffer met harde schaal
- CAT III: 1000 V
- CAT IV: 600V
- Testkabels tot 20 m
- Krokodilklemmen en testpennen
- USB-kabel
- Accu
- OR-1 Adapter
- Protocolsoftware Sonel Reader
- Meetbereik conform EN 61557
Omvang van de levering
- Krokodilklem 5,5 kV, zwart, afgeschermd · Krokodilklem 5,5 kV, rood · Krokodilklem 5,5 kV, blauw · Testpen 5,5 kV met banaanbus, zwart · Testpen 5,5 kV met banaanbus, rood · Netsnoer · Batterijpack · Testkabel met banaanbus 1,8 m, 10 kV, rood · Testkabel met banaanbus 1,8 m, 10 kV, blauw · Testkabel met banaanbus 1,8 m, 10 kV, zwart, afgeschermd · USB-kabel ·
- Draagtas L4 voor accessoires · Batterijpack · Software
- Sonel Reader · Gebruiksaanwijzing · ISO-kalibratiecertificaat
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
