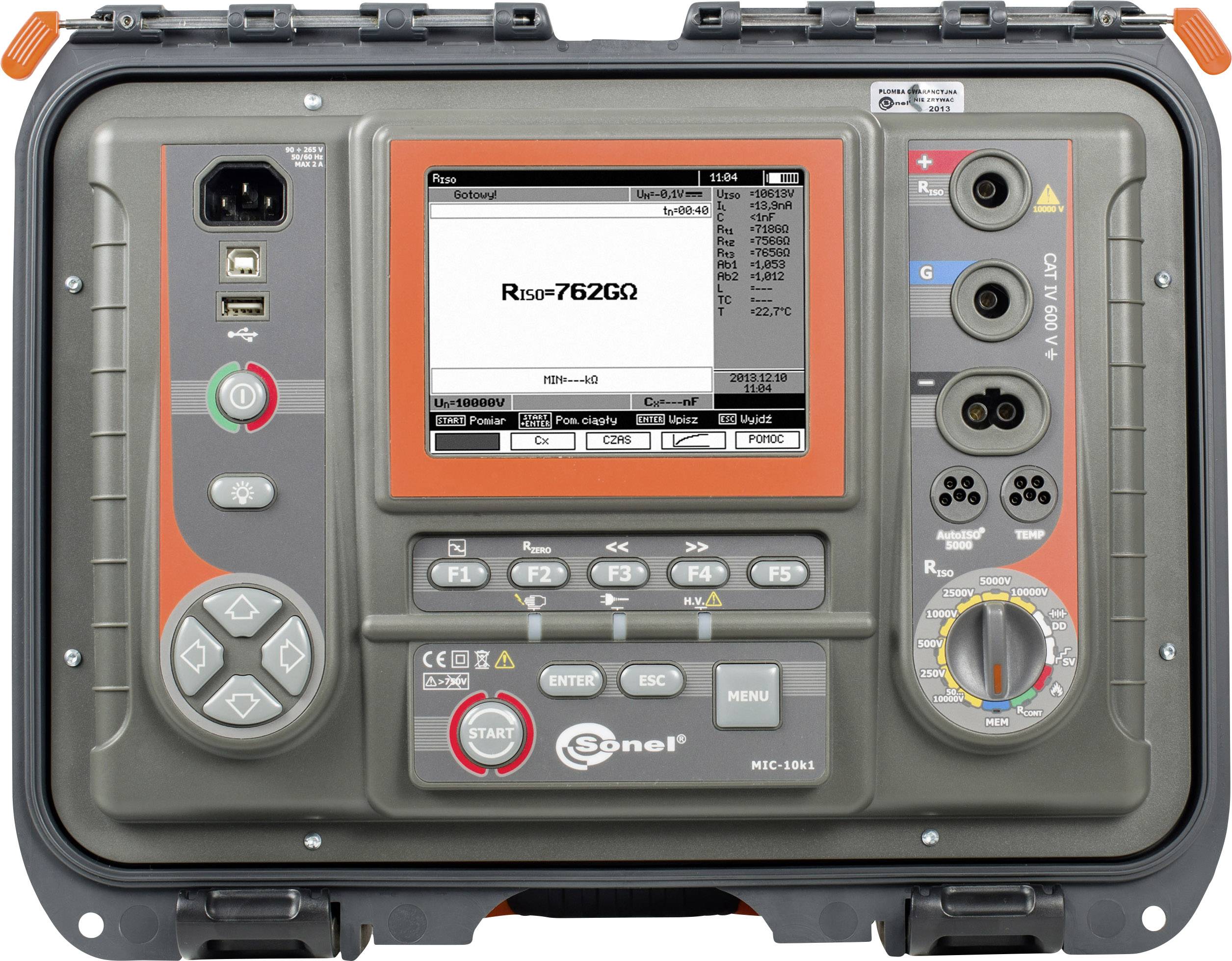

Sonel MIC-10k1 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.442,15 / Stuk)
€ 3.442,15
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Isolatiemeter MIC-10k1
- Weergave van grafieken tijdens de meting
- Capaciteitsmetingen en temperatuurmetingen
- Geïntegreerde snellader
Technische specificaties
- Bereik isolatieweerstand 0 - 999 kΩ: resolutie: 1 kΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 1,00- 9,99 MΩ: resolutie: 0,01 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 10,0- 99,9 MΩ: resolutie: 0,1 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 100 - 999 MΩ: resolutie: 1 MΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 1,00 - 9,99 GΩ: resolutie: 0,01 GΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 10,0 - 99,9 GΩ: resolutie: 0,1 GΩ, nauwkeurigheid: ± (3% v.M. + 10 digits)
- Bereik isolatiemeting 100 - 999 GΩ: resolutie: 1 GΩ, nauwkeurigheid: ± (3,5% v.M. + 10 digits)
- Bereik isolatiemeting 1,00 - 9,99 TΩ: resolutie: 0,01 TΩ, nauwkeurigheid: ± (7,5% v.M. + 10 digits)
- Bereik isolatiemeting 10 - 40 TΩ: resolutie: 0,1 TΩ, nauwkeurigheid: ± (12,5% v.M. + 10 digits)
- Bereik isolatiespanning 50V: 200 GΩ (AutoISO-5000 adapt.: 20 GΩ)
- Bereik isolatiespanning 100V: 400 GΩ (AutoISO-5000 adapt.: 40 GΩ)
- Bereik isolatiespanning 250V: 1,00 TΩ (AutoISO-5000 adapt.: 100 GΩ)
- Bereik isolatiespanning 500 V: 2,00 TΩ (AutoISO-5000 adapt.: 200 GΩ)
- Bereik Isolatiespanning 1000V: 4,00 TΩ (AutoISO-5000 adapt.: 400 GΩ)
- Bereik isolatiespanning 2500 V: 10,00 TΩ (AutoISO-5000 adapt.: 400 GΩ)
- Bereik isolatiespanning 5000 V: 20,0 TΩ (AutoISO-5000 adapt.: 400 GΩ)
- Bereik isolatiespanning 10.000 V: 40 TΩ
- Stappentest Uiso 50 - 1000 V: 10 V stap
- Stappentest Uiso 1000 - 5000 V: 25 V stap
- Stappentest Uiso 5000 - 10.000 V: 25 V stap op AC/DC-meting mogelijk: 0,0 - 29,9 V, resolutie: 0,1 V, nauwkeurigheid: ± (2% v.M. + 20 digits)
- Bereik AC/DC-meting: 30 - 299,9 V, resolutie 0,1 V, nauwkeurigheid: ± (2% v.M. + 6 digits); bereik AC/DC-meting: 300 - 750 V, resolutie 1 V, nauwkeurigheid: ± (2% v.M. + 2 digits)
- Frequentiebereik: 45 - 65 Hz
- Teststroom doorgangsmeting: ± 200 mA; bereik doorgangsmeting 0,00 - 19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits)
- Bereik doorgangsmeting 20,0 - 199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (2% v.M. + 3 digits); bereik doorgangsmeting 200 - 999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (4% v.M. + 3 digits)
- Bereik capaciteitsmeting 0 - 999 nF: resolutie: 1 nF, nauwkeurigheid: ± (5% v.M. + 5 digits)
- Bereik capaciteitsmeting 1,00 - 49,99 µF: resolutie: 0,01 µF, nauwkeurigheid: ± (5% v.M. + 5 digits)
- Bereik temperatuurmeting -40,0 - 99,9 °C: resolutie: 1 °C, nauwkeurigheid: ± (3% v.M. + 8 digits)
- Bereik temperatuurmeting -40,0 - 211 °F: resolutie: 1 °F, nauwkeurigheid: ± (3% v.M. + 16 digits)
- Soortnaam
Isolatiemeter
- Testspanning
50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
10000 V
- Meetfunctie
Isolatieweerstand
ISO
- Afm.
(l x b x h) 30 x 20 x 43 cm
- Gewicht
9.92 kg
- Weergave
Digitaal
- Isolatieweerstand (max.)
40 TΩ
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
- Breedte
20 cm
- Hoogte
43 cm
30 cm
Documenten en downloads
Datablad
Datablad 1427985 Sonel MIC-10k1 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427985 Sonel MIC-10k1 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
Informatie
Informatie 1427985 Sonel MIC-10k1 Isolatiemeter Kalibratie (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
Omschrijving
De nieuwe MIC-10k1 van Sonel uit de serie10 kV-isolatietesters, nu met geavanceerde meetfuncties. Er kunnen weerstanden tot 40 tera-ohm bij 10 kV testspanning conform EN 61557-2 worden gemeten. Zelfs bij hoogfrequente storingen worden absoluut nauwkeurige meetresultaten bereikt. Door de nieuwe "brandfunctie" kan nu ook een plaatsbepaling van de fout worden uitgevoerd. Alle parameters voor diagnostische isolatiemeting, zoals PI, DAR, DD, stappentest (SV), capaciteitsmeting en riso, RPE en temperatuurmeting, kunnen worden uitgevoerd. Deze meetverlopen kunnen direct grafisch op het display worden weergegeven of via Bluetooth naar de PC-analysesoftware worden verzonden.
Uitvoering

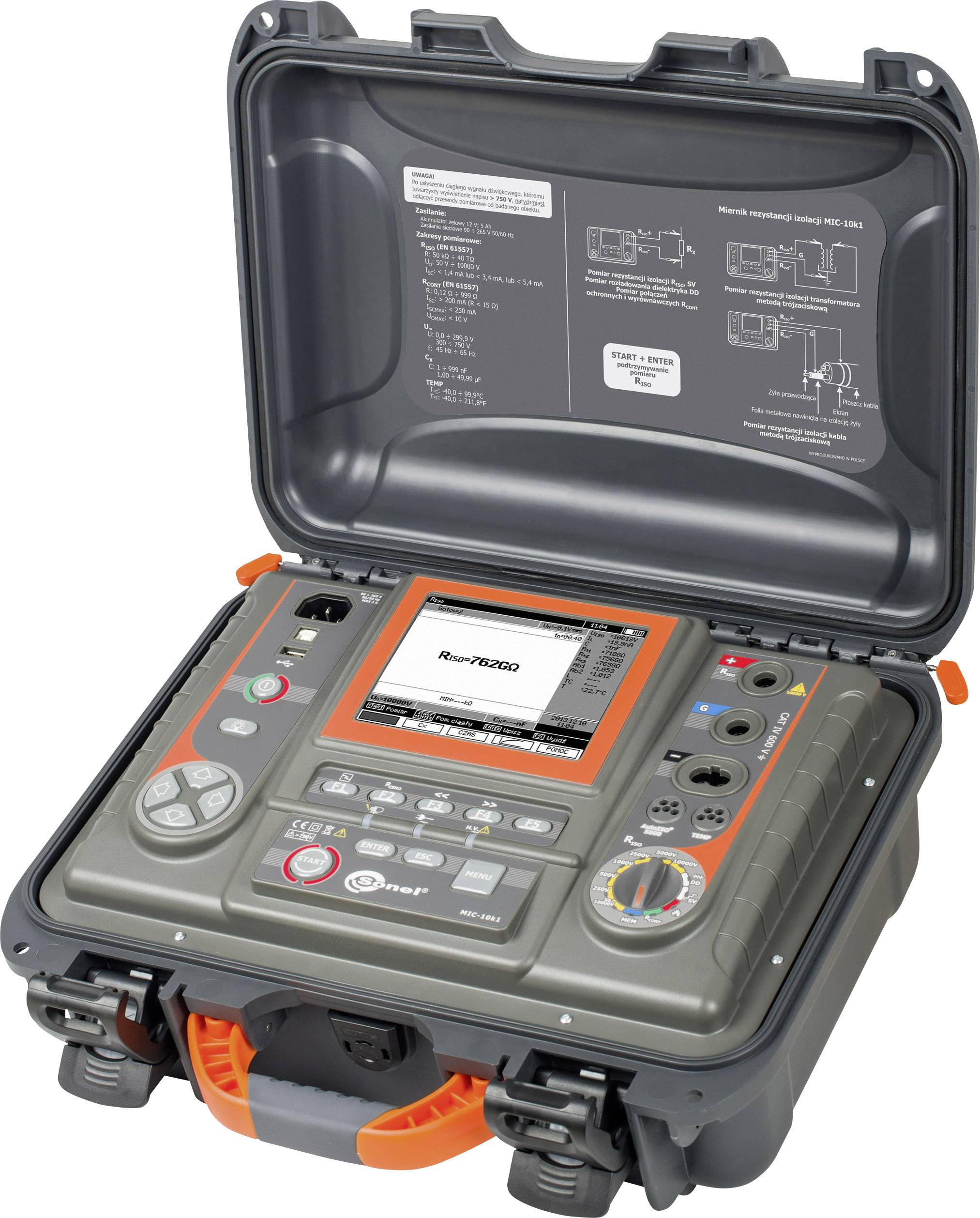

- Robuuste IP 67-koffer met harde schaal
- CAT III 1000 V
- Cat. IV 600 V
- Testkabel tot 20 m
- Krokodilklemmen en testpennen voor aftasten
- Temperatuursensor
- Netsnoer
- Accu
- USB-kabel
- Software Sonel Reader
- Meetbereik conform EN 61557
- 50...10.000 V testspanning voor meetbereik tot 40 TΩ
- Testspanning instelbaar in 10 V-stappen (50...1000 V) en stappen van 25 V (1...10 kV)
- Automatische ontlading van de meetkring na de isolatiemeting
- Tijdsintervalmetingen met akoestische 5 sec.-signalering
- 3 testtijden voor bepaling van de absorptiecoëfficiënt
- Meting van polarisatie-index (PI) en diëlektrisch absorptiegedrag (DAR)
- Testmethode (SV)
- Index van diëlektrische ontlading (DD)
- Storingslokalisatie door brandmethode
- Real-time weergave van de act. testspanning
- Instelbare teststroom (1,2 mA, 3 mA, 5 mA)
- 2- of 3-aderig meten
- Grenswaarde-instelling voor isolatiemeting en doorgangsmeting (≥ 200 mA)
- Kruipstroommeting
- Testkabel tot 20 m verkrijgbaar
- Veiligheidsvoorziening tegen spanningvoerende delen
- Controle van meeraderige kabels met AutoISO-5000-adapter
- Digitale filterfunctie in de testomgeving met grote storingen
- AC/DC-meting 0...750 V
- Weergave van grafieken tijdens de meting
- Adapter
- Capaciteitsmeting
- Temperatuurmeting
- Bluetooth
- 5,6" LCD-scherm
- Geïntegreerde snellader.
Omvang van de levering
- Kabel 11 kV, 3 m, (CAT IV 1000 V), met banaanbussen, blauw Kabel 11 kV, 3 m, afgeschermd, (CAT IV 1000 V), met banaanbussen, zwart Kabel 11 kV, 3 m, (CAT IV 1000 V), met banaanbussen, rood Krokodilklem blauw 11 kV 32 A Krokodilklem zwart 11 kV 32 A Krokodilklem rood 11 kV 32 A USB-kabel Netsnoer 230 V Etui Kalibratiecertificaat, afgegeven door een erkend laboratorium (MIC-10k1, MIC-10s1) Kalibratiecertificaat (MIC-5050, MIC-05s1).
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
