Name: PQ Plus UMD 707RCM Analysator
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

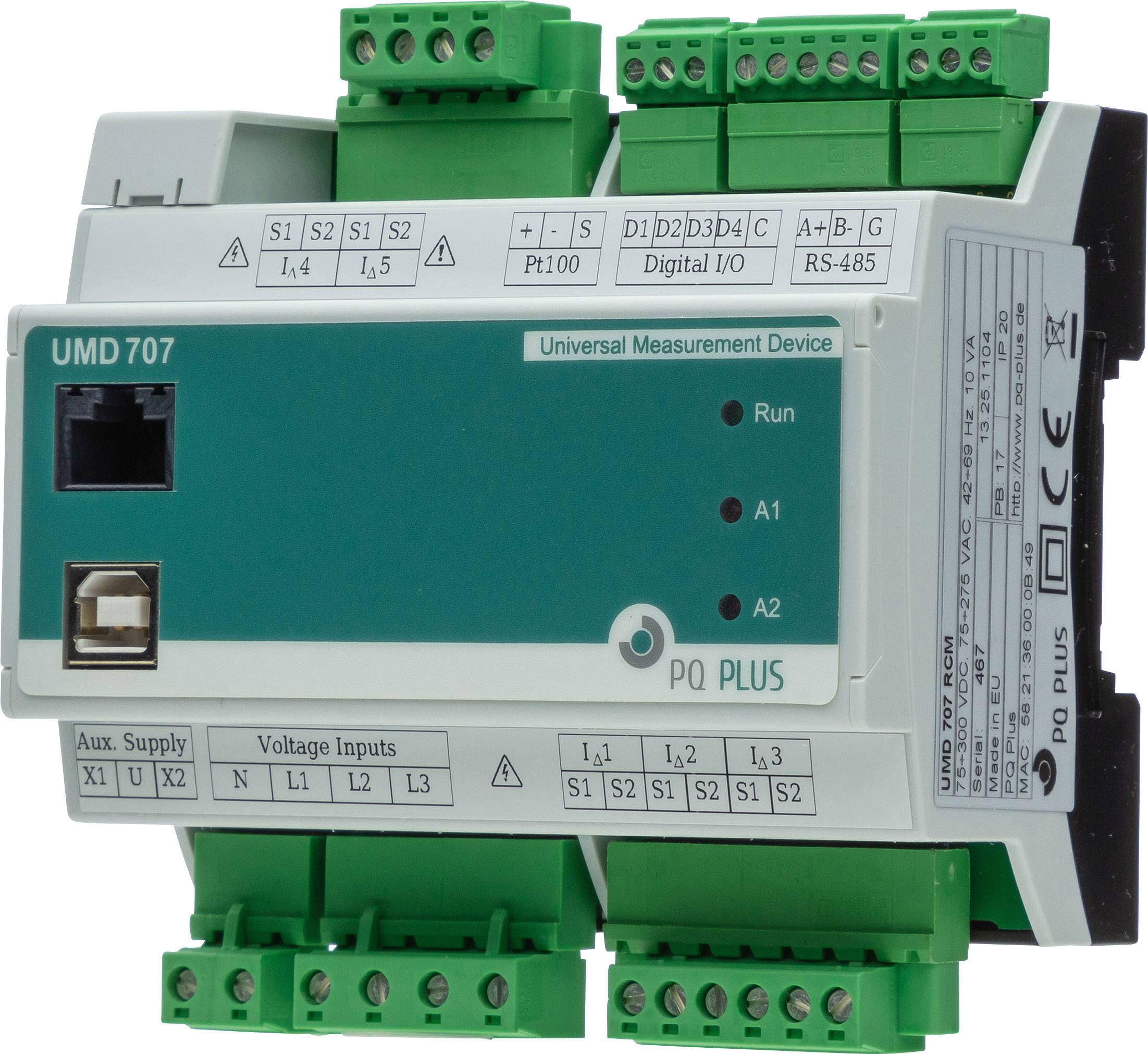

Een universeel meetapparaat (UMD 707) van PQ Plus, met meerdere groene klemmen, LED-indicatoren (Run, A1, A2) en aansluitingen voor verschillende ingangen en uitgangen.

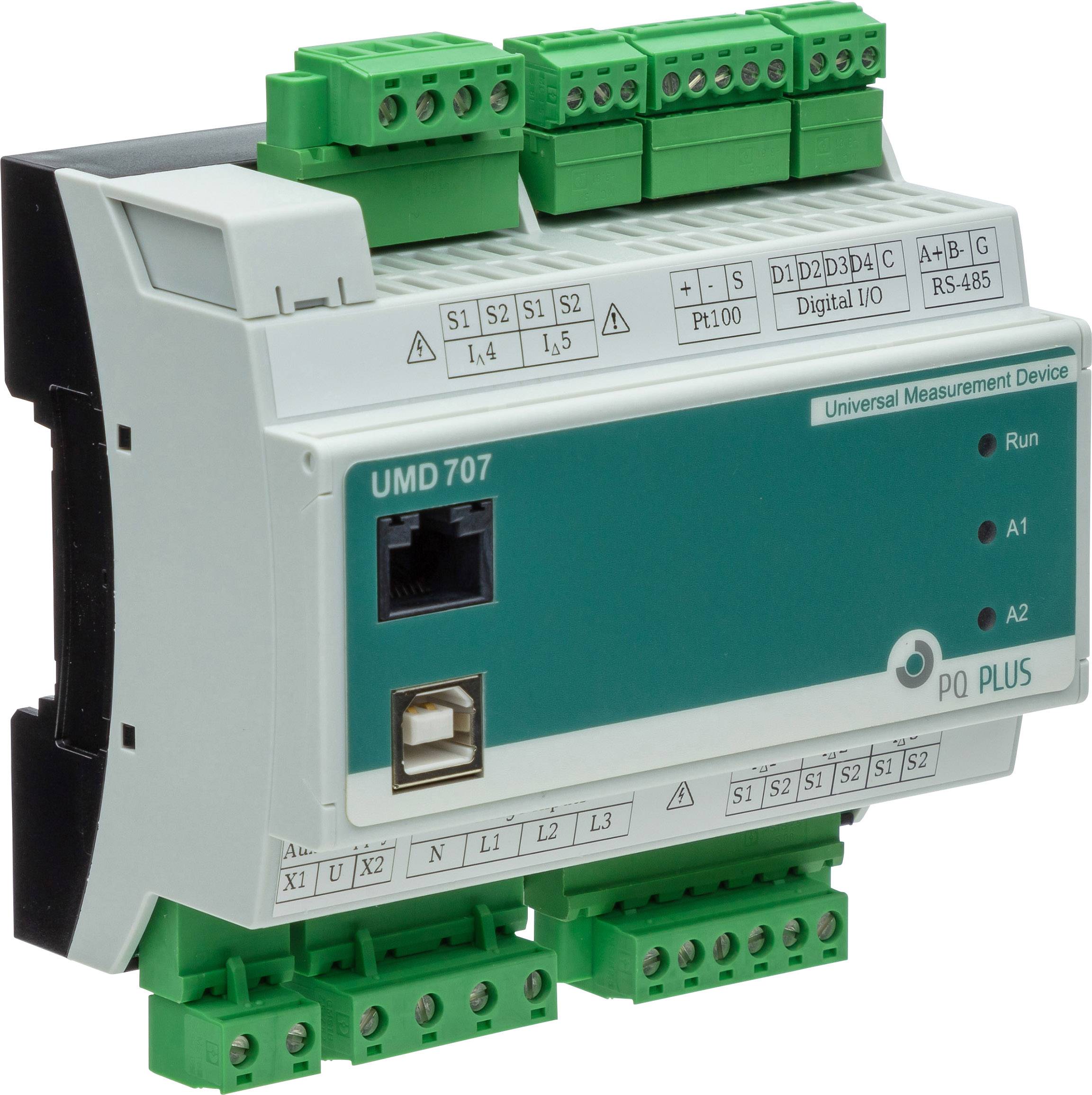

Meetapparaat UMD 707 voor bewaking van elektrische parameters. Toont digitale in- en uitgangen, RS-485-aansluiting en LED-indicatoren.

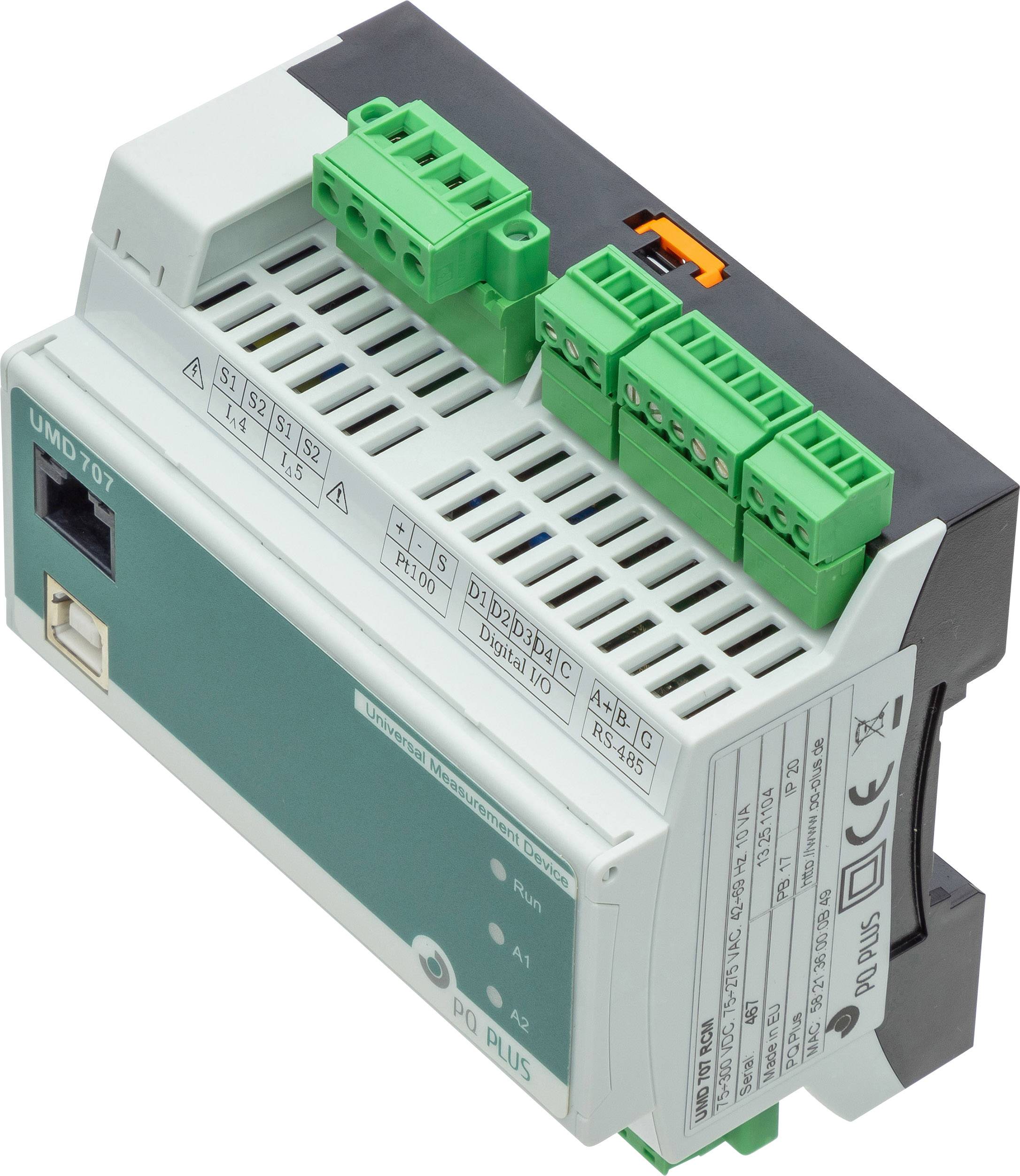

Een elektronische module met groene aansluitingen bovenaan. Het is een meetapparaat voor het bewaken van elektrische parameters in schakelkasten.

1/3

Datasheet (PDF)

Leverbaar ma. 2 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 797,52 / Stuk)

€ 797,52

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

UMD 707RCM Universeel meetapparaat met DIN-railmontage

Interfaces: RS485, Ethernet, front-USB
4 digitale in-/uitgangen
LCD
Geheugen: 512 MB
3 spannings-, 5 verschilstroomingangen
1 PT100-ingang
Harmonischen per orde 1 - 128 voor U/I
In combinatie met module PQ S: meting en registratie van de netwerkkwaliteit conform DIN EN 50160

Technische specificaties

Soortnaam: Analysator

Meetfunctie: Stroom

Meetbereik (min.): 5 V

Type: UMD 707RCM

Meetbereik (max.): 1470 V

Display-technologie: LCD

: IP20

Inbouwbreedte: 107 mm

Inbouwhoogte: 90 mm

Afm.: (l x b x h) 58 x 107 x 90 mm

Inbouwdiepte: 58 mm

Meetcategorie: CAT III 300 V

Breedte: 107 mm

Hoogte: 90 mm

: 58 mm

Interfaces: Ethernet Modbus TCP

Documenten en downloads

Datablad

Datablad 2143168 PQ Plus UMD 707RCM Analysator

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2143168 PQ Plus UMD 707RCM Analysator

Omschrijving

De UMD 707RCM is een compact high-end meetapparaat voor netwerkkwaliteit voor montage op een DIN-rail. Het meet 5-kanaals foutstromen (type A) en de spanningskwaliteit (harmonischen tot de 128. harmonische; spanningsonderbrekingen 40 μs). Meting vindt plaats via de RCM-CT-foutstroomomvormers. Het apparaat beschikt over een groot geheugen van 512 MB. Toegang tot het apparaat verloopt via de Ethernet-interface en via de daarbij horende webserver kunnen live-meetwaarden via de webbrowser worden bekeken. Daardoor zijn ook internetprotocollen zoals NTP te lezen. SPS-systemen en gebouwregelsystemen kunnen zo eenvoudig worden gekoppeld
via Modbus TCP. Een digitale in- en uitgang en een seriële RS485-interface zijn ingebouwd. Met de firmware-module Go worden oscilloscoopfuncties voor spanning geactiveerd en worden trigger-signalen voor grenswaardegebeurtenissen ingesteld. Daarnaast is er een PT100-ingang beschikbaar.

Uitvoering

Meting:
Spanning (ULL, ULN) U1, U2, U3, UN, U12, U23, U31, Kl. 0,05
Stroom Idiff contact 0,05, Werkelijk/blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
Werkelijk vermogen: P1, P2, P3, PN, 3P import, export Kl. 0,1
Blindvermogen: Q1, Q2, Q3, QN, 3Q Kl. 1
Schijnbaar vermogen: S1, S2, S3, SN, 3S Kl. 0,2
Harmonisch vervormingsvermogen: D1, D2, D3, DN
Vermogensfactor cos phi: PF1, PF2, PF3, PFN, PF, cos phi1, cos phi2, cos phi3; Kl. 0,5
Symmetrie: ja
Harmonischen spanning: THDU1, THDU2, THDU3, THDUN, THDU12, THDU23, THDU31 Kl. 1
Harmonischen stroom: THDI1, THDI2, THDI3, THDIN Kl. 1
Harmonische per indeling: 1 tot 128 voor U/I
Vervormingsfactor: U1fh, U2fh, U3fh, Unfh, I1fh, I2fh, I3fh, Infh
Frequentie: 40 tot 70 Hz contact 0,02
Werkbereik: 4 kwadranten meting import/export per fase, per tarief, totaal, Kl. 0,2s
Blindbereik: 4 kwadranten meting import/export per fase, per tarief, totaal, Kl. 2
Flickeroptie: P st, P it Kl. 2
Datalogger:
Geheugen (Flash): ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh, status I/O
Energie: werkelijk/blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
Spanningsuitvallen: optie: PQ S
Oscillogramfunctie: optie: GO
Aanvullende functies:
Alarmen: logica
Grenswaarden voor over-/onderschrijding
Digitale I/O: 4 digitale in-/uitgangen, 100 V AC/DC, 100 mA, analoge I/O 1x PT100
Geheugen: 512 MB Flash
Registratie-interval s, min., uur, dag, maand, jaar
Communicatie:
RS485 Modbus
Ethernet 100 MBit/s
USB
Elektrische aansluiting:
Voedingsspanning: U:85 tot 275 V AC U:20 tot 50 V AC/20 tot 75 V DC
Stroomverbruik: 10 VA/5 W
Overspanningscategorie: CAT III/300 V
Meetbereiken:
Meetspanning: 5 tot 1470 V AC
Overbelasting: 2,21 kV LN/1s 1300 V AC U//N continu
Impedantie: 3,9 MΩ
Ingangssignaal: X/1//5 A, RCM
Overstroom: 3x In (max. 70 A/1s)
Samplingrate: 28,8 kHz
Omgevingsomstandigheden:
Temperatuurbereik bij gebruik: T: -20 tot +60 °C
Temperatuurbereik bij opslag: T: -30 tot +88 °C
Elektromagnetische compatibiliteit:
Afstraling: EN 61000-4-2...-3...-4...-5...-6...-11
Instraling: EN 55011 contact A, EN 55022 contact A
Beschermingsklasse: IP20
Afmetingen:
bxhxd (mm): 107 x 90 x 58

Omvang van de levering

UMD 707RCM
ENVIS Basic
