PQ Plus UMD 710A Digitaal DIN-railmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.772,73 / Stuk)
€ 1.772,73
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

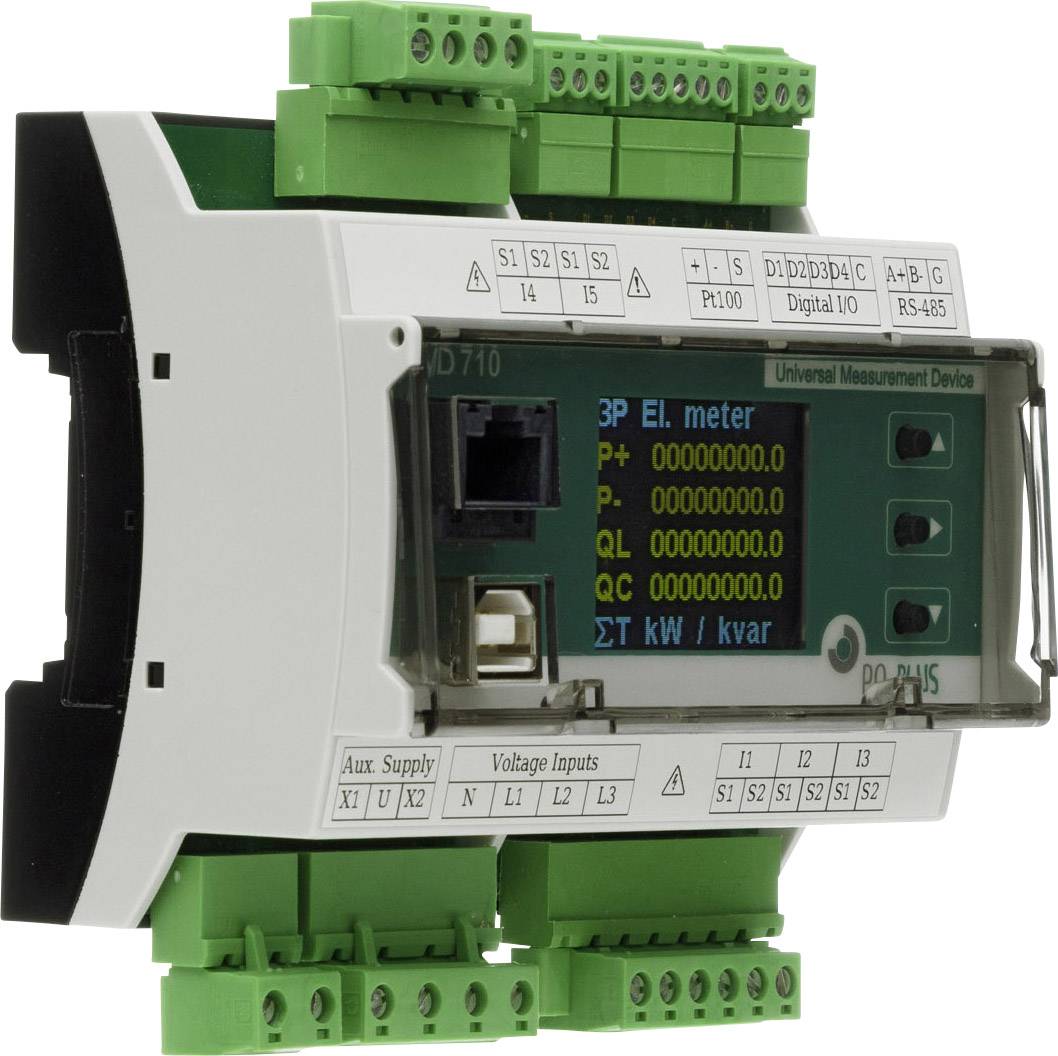

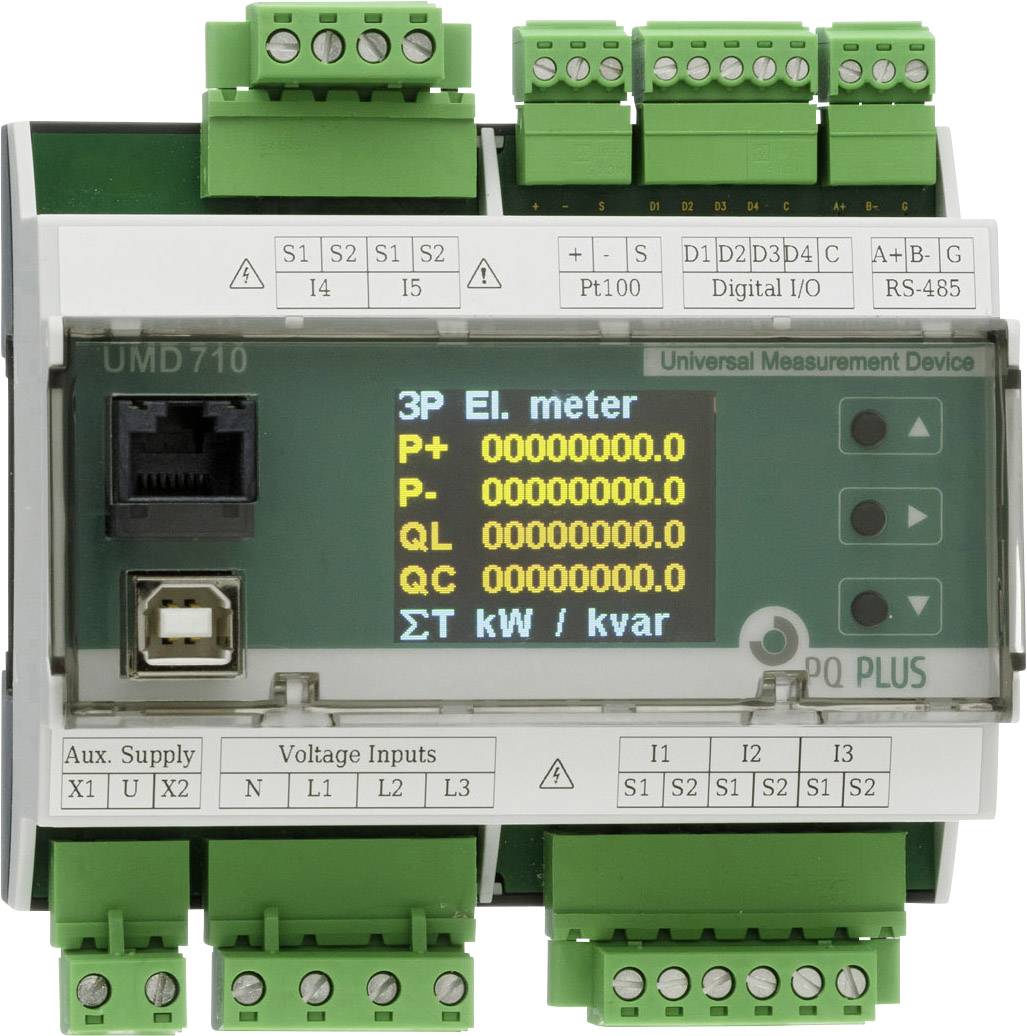

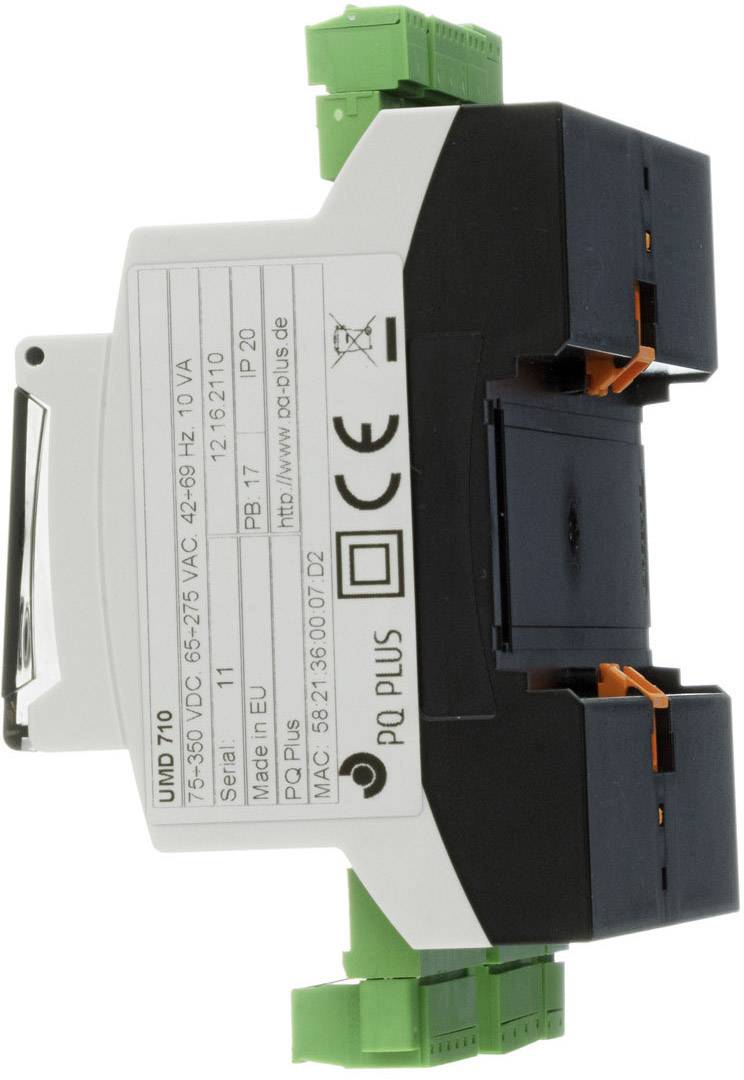

UMD 710A Universeel meetapparaat met DIN-railmontage
- Interfaces: RS485, Ethernet en USB aan de voorzijde
- 4 digitale in-/uitgangen
- LCD-kleurendisplay
- Geheugen: 512 MB
- 3 spannings-, 4 stroomingangen en 1 verschilstroomingang
- Harmonischen per orde 1e 128e voor U/I
- In combinatie met module PQ A: meting en registratie van de netkwaliteit conform DIN EN 50160
Technische specificaties
- Soortnaam
Digitaal DIN-railmeetapparaat
- Type
UMD 710A
IP20
- Afm.
(l x b x h) 58 x 107 x 90 mm
- Bijzonderheden
Instelbaar kleurendisplay
- Meetcategorie
CAT III 300 V
- Breedte
107 mm
- Hoogte
90 mm
58 mm
Documenten en downloads
Datablad
Datablad 2143163 PQ Plus UMD 710A Digitaal DIN-railmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2143163 PQ Plus UMD 710A Digitaal DIN-railmeetapparaat
Omschrijving
De UMD 710A is een compact high-end meetapparaat voor netwerkkwaliteit voor montage op een DIN-rail. Het apparaat meet 4-fasige stroom en spanning met maximaal 3 tarieven in het 4-kwadrantenbedrijf in de klasse 0,05 en daarmee de arbeid in klasse 0,2s en alle gangbare netwerkgrootheden, bijv. harmonischen tot en met de 128e harmonische. Met de 5e aansluiting kunnen foutstromen continu worden gemeten. Het apparaat vormt de netkwaliteit conform EN 50160, EN 61000-2-2, EN 61000-2-4 en EN 61000-2-12 en is conform klasse A gecertificeerd. Het apparaat beschikt over een groot geheugen van 512 MB. Toegang tot het apparaat wordt geboden door de Ethernet-interface en via de daarbij horende webserver kunnen live-meetwaarden via de webbrowser worden bekeken. Daardoor kunnen ook internetprotocollen en NTP worden ingelezen en kunnen SPS-systemen en gebouwregelsystemen eenvoudig worden gekoppeld. Een digitale in- en uitgang en een seriële RS485-interface zijn ingebouwd. Met de firmware-module GO worden oscilloscoopfuncties voor stroom en spanning geactiveerd en worden trigger-signalen voor grenswaardegebeurtenissen ingesteld. Met de softwaremodule PQ A wordt de spanningskwaliteit continu geregistreerd en geanalyseerd.
Uitvoering
- Meting:
- Spanning (ULL; ULN): U1, U2, U3, U12, U23, U31, Kl. 0,05
- Stroom IL1, IL2, IL3, ILN, Kl. 0,5
- Werkelijk/blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
- Werkelijk vermogen: P1, P2, P3, 3P import, export, Kl. 1
- Blindvermogen: Q1, Q2, Q3, 3Q, Kl. 1
- Schijnbaar vermogen: S1, S2, S3, 3S, Kl. 1
- Harmonisch vervormingsvermogen: D1, D2, D3
- Vermogensfactor cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3, Kl. 0,5
- Symmetrie: ja
- Harmonischen spanning: THDU1, THDU2, THDU3, THDU12, THDU23, THDU31, Kl. 2
- Harmonischen stroom: THDI1, THDI2, THDI3, Kl. 2
- Harmonische per indeling: 1 tot 128 voor U/I
- Vervormingsfactor: U1fh; U2fh, U3fh, Unfh, I1fh, I2fh, I3fh, Infh
- Frequentie: 40 tot 70 Hz Kl. 0,02
- Werkbereik: 4 kwadranten meting import/export per fase, per tarief, totaal, Kl. 0,5s
- Blindbereik: 4 kwadranten meting import/export per fase, per tarief, totaal, Kl. 2
- Flickeroptie: P st, P it Kl. 2
- Datalogger:
- Geheugen 512MB (Flash): ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh status I/O, Energie werkelijk/blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
- Spanningsuitvallen: optie: PQ S
- Oscillogramfunctie: optie: GO
- Aanvullende functies:
- Alarmen: logica; grenswaarden voor over-/onderschrijding
- Digitale I/O: 4 digitale in-/uitgangen 100 V AC/DC, 100 mA
- Temperatuur 1x PT100
- Geheugen: 512 MB Flash
- Registratie-interval s, min., uur, dag, maand, jaar
- Communicatie:
- RS485 Modbus; Ethernet 100 MBit/s
- Elektrische aansluiting:
- Voedingsspanning: U:65 tot 275 V AC/75 tot 350 VDC;U: 80 tot 350 V DC
- Stroomverbruik: 10 VA/5 W
- Overspanningscategorie: CAT III/300 V
- Meetbereiken:
- Nominale spanning: 5 tot 1470 V AC
- Overbelasting: 2,21 kV LN/1s 1300 V AC U//N continu
- Impedantie: 3,9 MΩ
- Ingangssignaal: X/1//5 A, RCM
- Overstroom: 3x In (max. 70 A/1s)
- Samplingrate: 28,8 kHz
- Omgevingsomstandigheden:
- Temperatuurbereik bij gebruik: T :-20 tot +60 °C
- Temperatuurbereik bij opslag: T: -30 tot +88 °C
- Elektromagnetische compatibiliteit:
- Afstraling: EN 61000-4-2...-3...-4...-5...-6...-11
- Instraling: EN 55011 contact A, EN 55022 contact A
- Beschermingsklasse: IP20
- Afmetingen:
- bxhxd (mm) 107 x 90 x 58
Omvang van de levering
- UMD 710A
- ENVIS Basic
