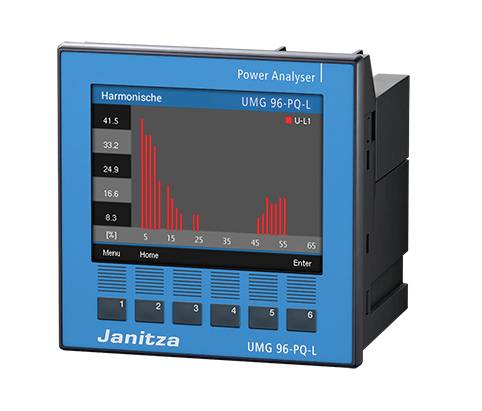

Een blauwe power-analyzer met een display toont harmonische trillingen. Staafdiagram met rode balken en getallen aan de linkerkant.

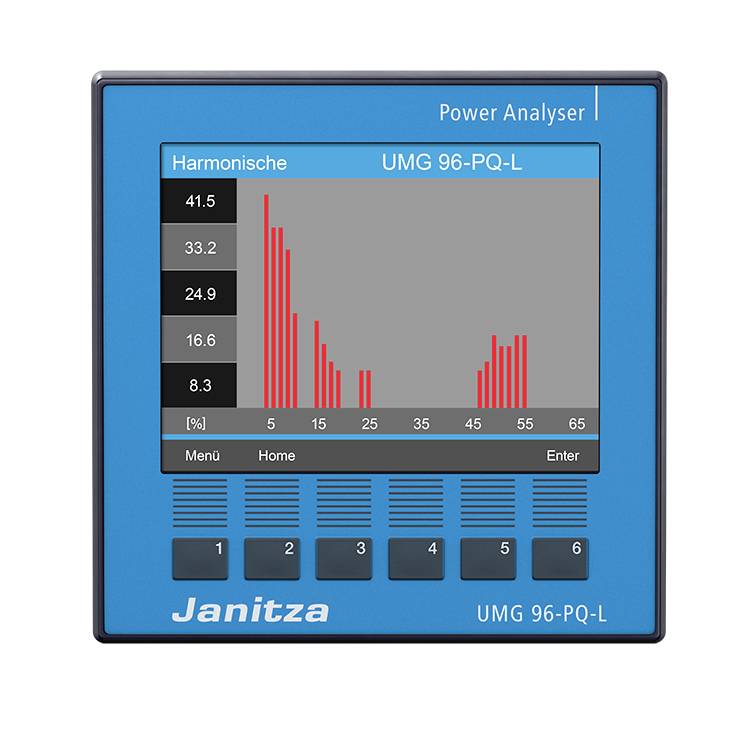

Een Power-analyser toont een staafdiagram met harmonische waarden. Bijschriften: 41,5; 33,2; 24,9; 16,6; 8. Apparaat: Janitza UMG 96-PQ-L.

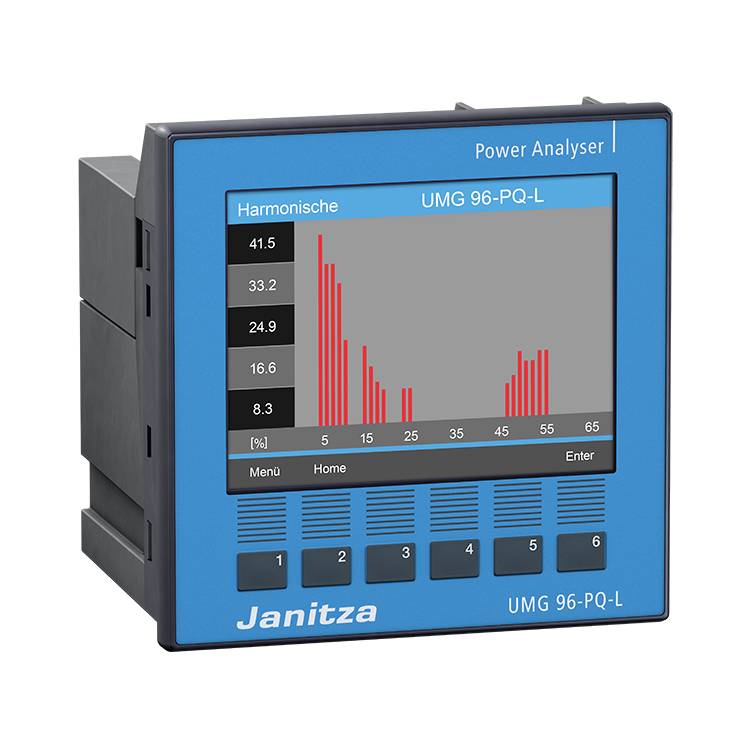

Blauw Power-analyseapparaat 'UMG 96-PQ-L' van Janitza met een grafisch display dat harmonische frequenties in het rood weergeeft.

1/3

Datasheet (PDF)

Leverbaar di. 1 sep.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 466,94 / Stuk)

€ 466,94

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Uitbreidingsmodule

Meetfunctie: Spanning

Type: 5236005

: IK07

Inbouwbreedte: 96 mm

Inbouwhoogte: 96 mm

Voedingsspanning: 230 V

Afm.: (l x b x h) 86 x 96 x 96 mm

Gewicht: 250 g

Max. voedingsspanning: 277 V

Min. voedingsspanning: 90 V

Inbouwdiepte: 86 mm

Kleur (specifiek): Blauw
Zwart

Meetcategorie: CAT III 600 V

Breedte: 96 mm

Hoogte: 96 mm

: 86 mm

Interfaces: RS485

Interfaces: RS485

Documenten en downloads

Datablad

Datablad 2875319 Janitza 5236005 Uitbreidingsmodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2875319 Janitza 5236005 Uitbreidingsmodule

Omschrijving

De meetapparaten UMG 96 PQ-L zijn in verschillende varianten beschikbaar. Voor de voeding van het apparaat zijn zowel wissel- als gelijkspanning in twee verschillende spanningsbereiks1 geschikt. Als bijzonderheid van de UMG 96 PQ-L zijn ook varianten voor de meting in ongeaarde driefasige 3-draads systemen (IT-netwerken) tot 600 V AC beschikbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Met klok, batterij en meetdatageheugen (64 MB)
voedingsspanning: 90 V - 277 V (50/60) Hz of 90 V - 250 V DC
meting in TN- TT en IT-netwerken
meting van harmonischen tot 65.
Werkwerk klasse 0,2S
3 spanningsmeetingangen
meetcategorie: 600 V CAT III
meting in 3-fasen 4-draads systemen tot 417 V/720 V (+-10%) conform IEC
-meting in 1-fase 2-draads systemen tot 480 V (+-10%)
3 stroommeetingangen
meetcategorie: 300V CAT II
nominale stroom 5A / 1A instelbaar
stroommeetbereik: 5 mA... 6 A
resolutie: 0,1 mA
Randapparatuur
elk 3x digitale ingangen en uitgangen
1x analoge uitgang
1x RS485 (Modbus RTU)

Omvang van de levering

33.03.389 installatiehandleiding incl. Veiligheidsaanwijzingen en „software-GridVis” snelstart
52.22.251 bevestigingsset
52.00.008 RS485-afsluitweerstand 120 ohm
