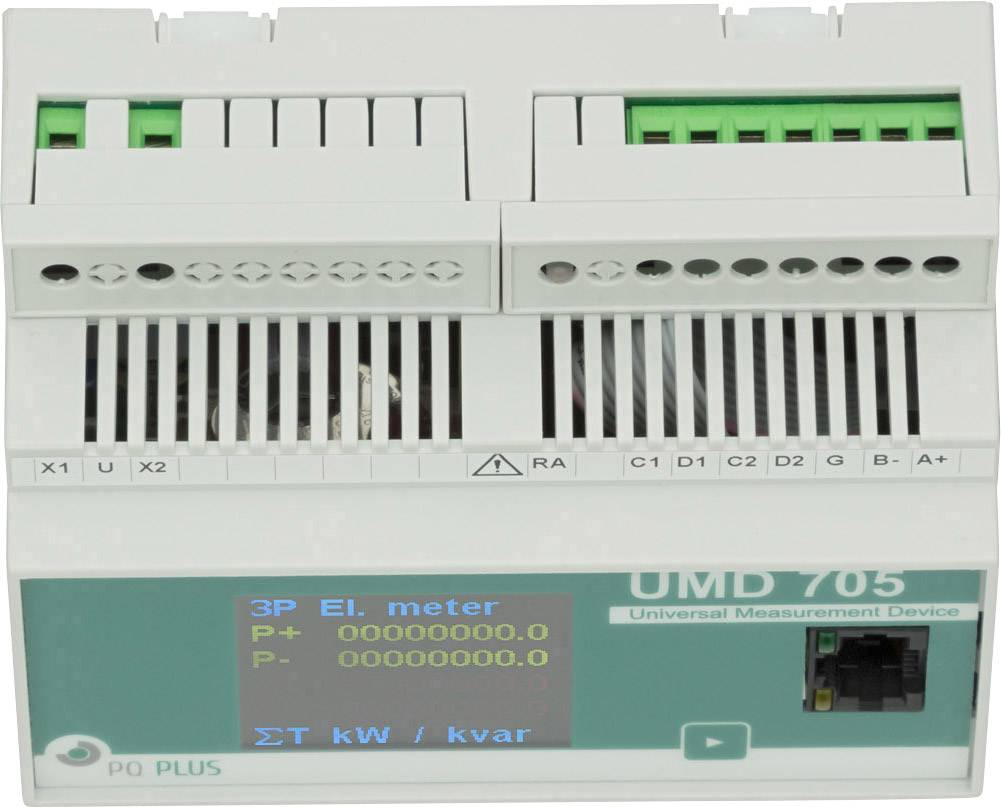

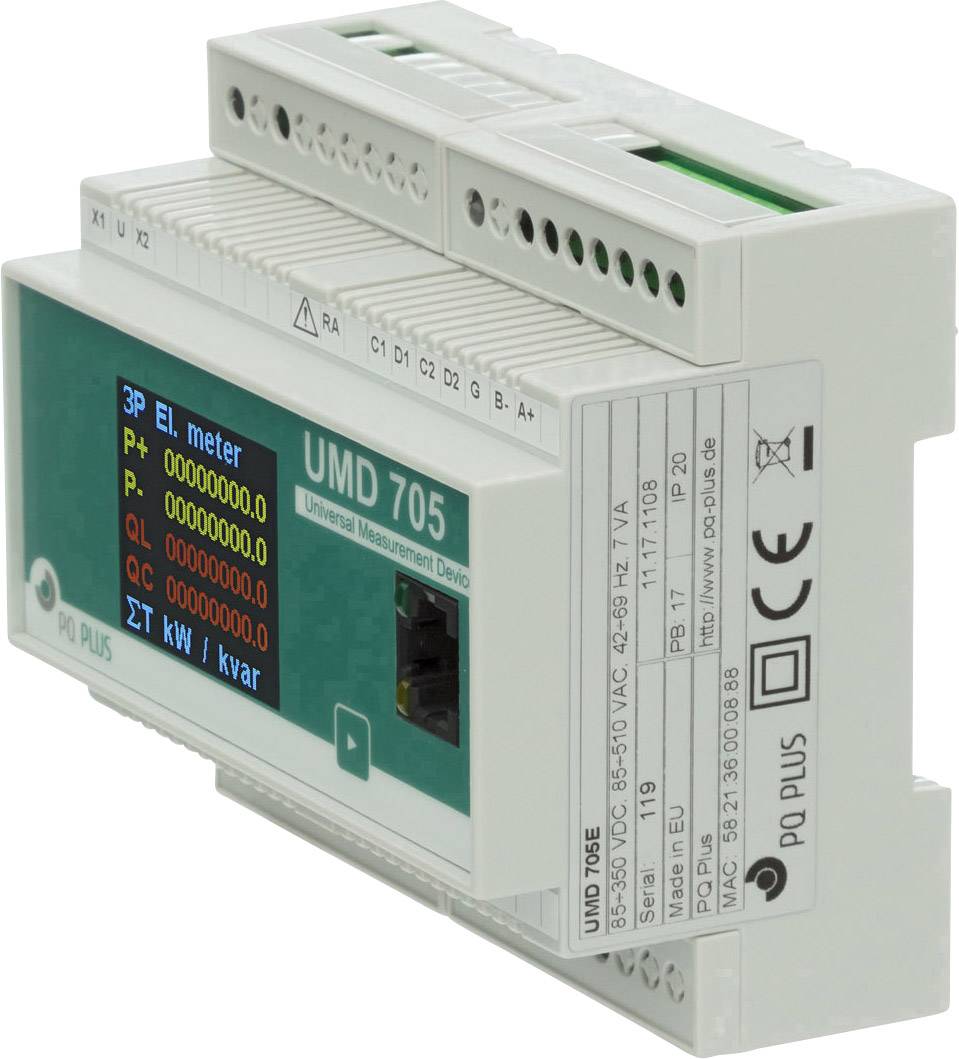

PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 632,23 / Stuk)
€ 632,23
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Universeel meetapparaat – DIN-railmontage – UMD-serie
- Interfaces: Ethernet, RS485
- Communicatie: Modbus TCP/IP, Modbus RTU
- Geïntegreerde webserver
- 1 digitale ingang, 2 digitale uitgangen
- LCD-kleurendisplay
- Geheugen: 512 MB flash
- 3 spannings- en 3 stroomingangen
- Harmonischen per orde 1e 50e voor U/I
- In combinatie met module PQS: meting en registratie van de netkwaliteit conform EN 50160
Technische specificaties
- Soortnaam
Digitaal DIN-railmeetapparaat
- Meetfunctie
Analyse
- Meetbereik (min.)
180 V
- Type
UMD 705E
- Meetbereik (max.)
280 V
- Display-technologie
LCD
IP20
- Afm.
(l x b x h) 58 x 105 x 90 mm
- Max. voedingsspanning
280 V
- Min. voedingsspanning
180 V
- Bijzonderheden
Instelbaar kleurendisplay
- Meetcategorie
CAT III 300 V
- Breedte
105 mm
- Hoogte
90 mm
58 mm
- Interfaces
Ethernet
RS485
Documenten en downloads
Datablad
Datablad 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Informatie
Informatie 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Informatie 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Informatie 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Informatie 1672246 PQ Plus UMD 705E Digitaal DIN-railmeetapparaat
Omschrijving
De UMD 705 is een compact meetapparaat voor netwerkkwaliteit met datalogger voor montage op een DIN-rail. Het apparaat meet 4-fasige stroom en spanning met maximaal 3 tarieven in het 4-kwadrantenbedrijf en daarmee de arbeid in klasse 0,2s en alle gangbare netwerkgrootten, bijv. harmonischen tot en met de 50e harmonische. Het geeft in combinatie met de firmware-module PQ S optioneel de netwerkkwaliteit weer conform EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Het apparaat beschikt over een groot geheugen van 512 MB. Toegang tot het apparaat wordt geboden door de Ethernet-interface en via de daarbij horende webserver kunnen live-meetwaarden via de webbrowser worden bekeken. Daardoor kunnen ook internetprotocollen worden ingelezen en kunnen SPS-systemen en gebouwregelsystemen eenvoudig worden gekoppeld. Een digitale in- en uitgang en een seriële RS485-interface zijn ingebouwd. De UMD 705 kan ook worden gebruikt als Modbus-master voor het koppelen van 31 Modbus-slaves binnen de netwerkstructuren. Met de optionele firmware-module GO worden oscilloscoopfuncties voor stroom en spanning geactiveerd en worden trigger-signalen voor grenswaardegebeurtenissen ingesteld.
Uitvoering
- Meting:
- Spanning (ULL;ULN): U1, U2, U3, U12, U23, U31, kl. 0,2
- Stroom IL1, IL2, IL3, Kl. 0,5
- Werkelijk-/blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
- Werkelijk vermogen: P1, P2, P3, 3P import, export, kl. 1
- Blindvermogen: Q1, Q2, Q3, 3Q, kl. 1
- Schijnvermogen: S1, S2, S3, 3S, kl. 1
- Harmonisch vervormingsvermogen: D1, D2, D3
- Vermogensfactor ;cos phi: PF1, PF2, PF3, PF, cos phi1,cos phi2, cos phi3, Kl. 0,5
- Symmetrie: Ja
- Harmonischen spanning: THDU1, THDU2, THDU3, THDU12, THDU23, THDU31, kl. 2
- Harmonischen stroom: THDI1, THDI2, THDI3, kl. 2
- Harmonischen per orde: 1e tot 50e voor U/I
- Vervormingsfactor: U1fh, U2fh, U3fh, Unfh, I1fh, I2fh, I3fh, Infh
- Frequentie: 40 - 70 Hz kl. 0,05
- Werkelijke energie: 4 kwadranten meting import/export per fase, per tarief, totaal, kl. 0,5 s
- Reactieve energie: 4 kwadranten meting import/export per fase, per tarief, totaal, kl. 2
- Flicker-optie: PQ S
- Datalogger:
- Geheugen 512 MB (flash): ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh, status I/O
- Energie: werkelijk- en blindvermogen import/export per fase L1, L2, L3, per tarief T1, T2, T3
- Spanningsuitvallen: optie: PQ S
- Oscillogramfunctie: optie: GO
- Overige functies:
- Alarmen: logica; grenswaarden voor over- en onderschrijding
- I/O: 2 DIO'S; 60 V AC / 100 V DC, 300 MA;
- Geheugen: 512 MB flash
- Registratie-interval s, min., uur, dag, maand, jaar
- Communicatie RS485 Modbus; Ethernet 100 Mbit/s
- Elektrische aansluiting:
- Voedingsspanning: U: 85 - 510 V AC / 85 - 350 V DC
- Stroomverbruik: 7 VA/3 W
- Overspanningscategorie: CAT III/300 V
- Meetbereiken:
- Nominale spanning: 180 - .280 V AC
- Overbelasting: 1,95 kV LN/1s
- Impedantie: 2,7 MΩ
- Ingangssignaal: X/1//5 A
- Overstroom: 1,2x in (max. 70 A/1s)
- Aftastsnelheid: 25,6 kHz
- PQ-analyse: optie: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Omgevingsvoorwaarden:
- Temperatuurbereik bedrijf: T: -25 tot +60 °C
- Temperatuurbereik lager: T: -40 tot +85 °C
- Elektromagnetische compatibiliteit:
- Afstraling: EN 61000-4-2...-3...-4...-5...-6...-11
- Instraling: EN 55011 kl. A, EN 55022 Kl. A
Omvang van de levering
- UMD 705E
- Energiebeheersoftware ENVIS.Basic
- Configuratietool ENVIS.daq
