Name: Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC
Brand: Phoenix Contact
SKU: 2137129
Availability: BackOrder

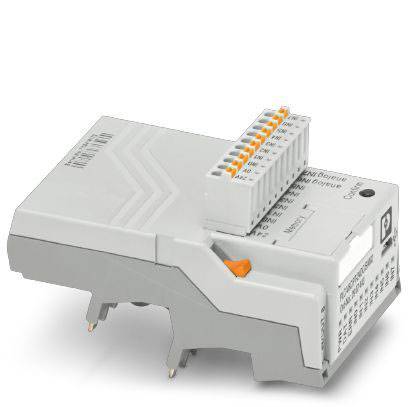

Een grijs elektronisch apparaat met aansluitingen, vaak gebruikt voor besturing in geautomatiseerde systemen.

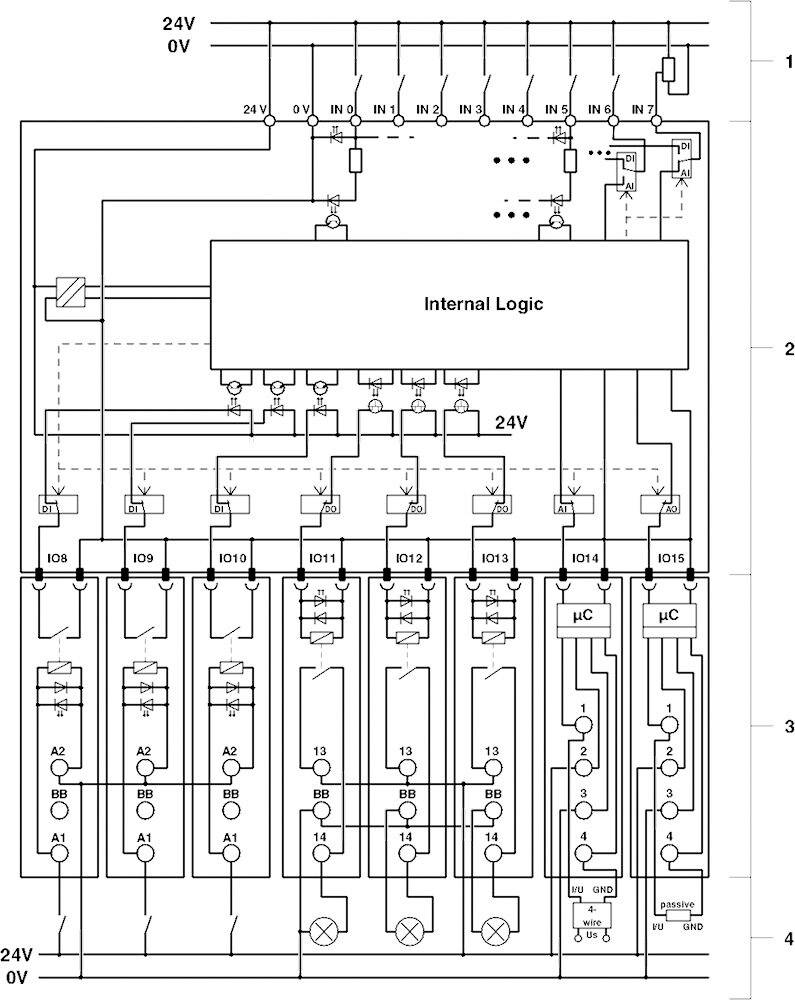

Schakelschema van een elektronische besturingsunit met meerdere ingangen (IN1-IN9) en uitgangen (OUT1-OUT5), interne logica bovenaan gecentreerd.

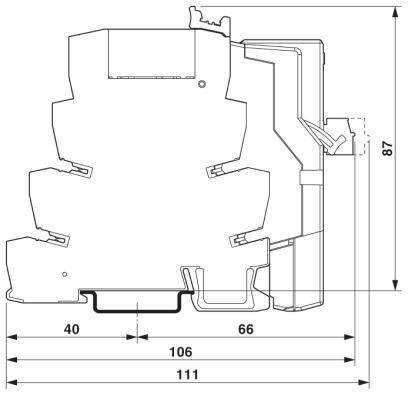

Doorsnede-tekening van een technisch onderdeel met afmetingen: breedte 111 mm, hoogte 87 mm, onderdeelbreedtes 40 mm, 66 mm.

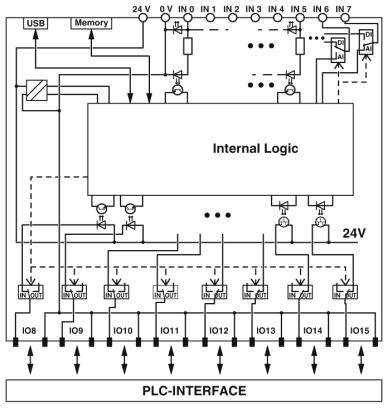

Schakelschema van een PLC-interface met ingangen, uitgangen en interne logica. Toont verbindingen voor USB en geheugen.

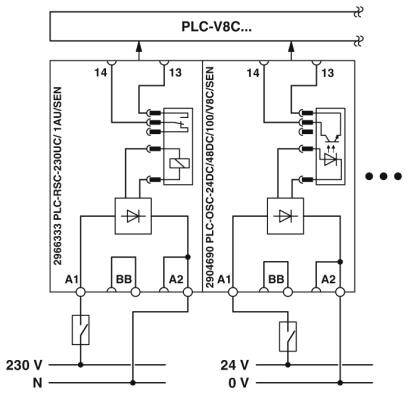

Schakelschema toont de bedrading van een PLC-systeem met twee relaismodules, elk met ingangen bij 230 V en 24 V, en uitgangen bij 0 V.

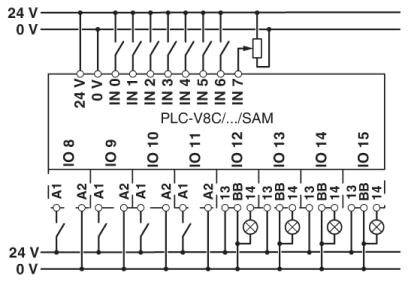

Bedradingsschema van een PLC-besturingseenheid met ingangs- en uitgangsklemmen, genummerd van 0 tot 15, toont elektrische verbindingen en labels.

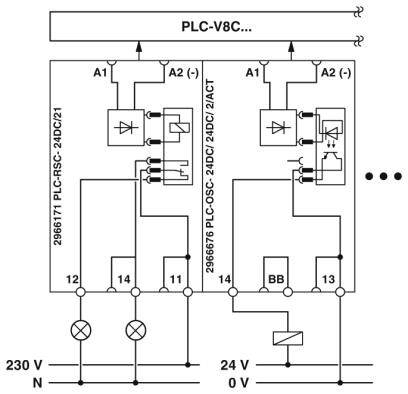

Bedradingsschema van een relaismodule 'PLC-V8C'. Toont de aansluitpunten, spanningsingangen (230V, 24V) en stuurcircuits voor 2 relais.

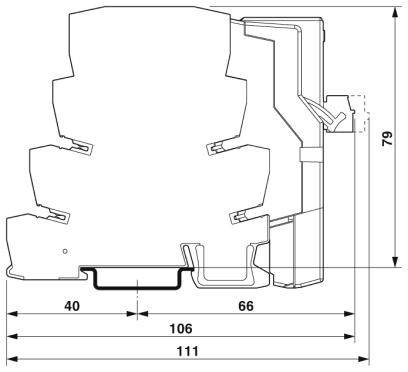

Technische tekening van een profielcoupe met de afmetingen: breedte 111, hoogte 79 mm, gericht op structuurdetails.

1/8

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 224,99 / Stuk)

€ 224,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschrijving van de ingang: EN 61131-2 type 3
Aantal ingangen: 8 (2 als analoge configureerbaar)
Veiligheidsschakeling: beveiliging tegen verkeerde polariteit
Kleur: grijs
Statusweergave: LED groen
Ingangsspanningsbereik: 0 V ... 10 V
Ingangsweerstand:> 3,5 kΩ
Stroomverbruik typisch: 4 mA
Aantal uitgangen: ≤ 8
Real-time klok Nauwkeurigheid: ±2 s/d
Real-time klok buffertijd: 96 h (condensator)
Inbouwpositie: willekeurig
Montageaanwijzing: insteekbaar op 8 x PLC-INTERFACE-klemmen
Striplengte: 9 mm
Aantal aansluitingen: 1
Aderdoorsnede star: 0,14 mm² ... 1,5 mm²
Aderdoorsnede flexibel: 0,14 mm² ... 1,5 mm²
Aderdoorsnede AWG: 26 ... 16
Nominale isolatiespanning: 50 V
Toegekende stootspanning: 0,8 kV
Verontreinigingsgraad: 2
Overspanningscategorie: III

Type: PLC-V8C/PT-24DC/SAM2

Aantal analoge ingangen (max.): 2

Aantal digitale ingangen (max.): 6

Aantal ingangen (max.): 8

Aantal uitgangen (max.): 8

Aansluitbare Inline-klemmen: 8

Aantal ingangen: 8 x

Aantal uitgangen: 8 x

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 26.4 V/DC

Max. voedingsspanning: 26.4 V/DC

Voedingsspanning: 24 V/DC

Hoogte: 111 mm

: 87 mm

Breedte: 50 mm

: IP20

Afm.: (l x b x h) 87 x 50 x 111 mm

Aansluittechniek: Push-in-aansluiting

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 4 mA

Fabrikantnr.: 2907443

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: -20 °C

Logicaspanning UL: 24 V/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Omschrijving

PLC logic stand-alone logicamodule, 2e generatie, met 16 I/Os, insteekbaar op 8 digitale of analoge PLC-INTERFACE-klemmen, niet-uitbreidbaar, real-time klok, Micro-USB-bus, opname voor geheugenmodule en Bluetooth-adapter, push-in-aansluiting
