Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC

EAN:
Fabrikantnummer:
Artikelnummer:

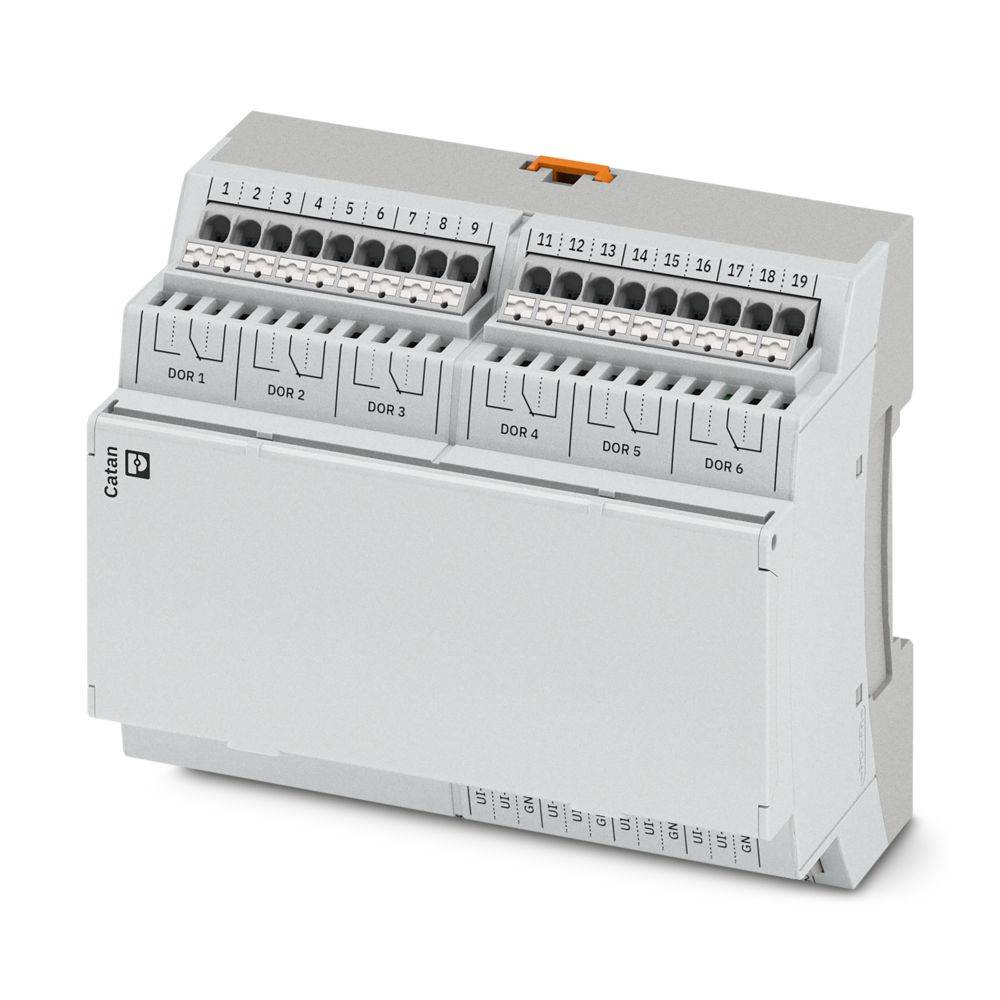

Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC-0
Afbeelding vergelijkbaar
Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC-0
Afbeelding vergelijkbaar
Phoenix Contact
Datasheet (PDF)
Deutsch (Deutschland)
Morgen leverbaar
1 Stuk(s)

Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Totaal (€ 409,09 / Stuk)
€ 409,09
excl. btw
&
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden
  • Technische specificaties
  • Varianten
  • Documenten & Downloads
  • Omschrijving
  • Vaak samen gekocht

Technische specificaties

  • Productfamilie: Catan
  • Aansluitmethode: USB 2.0 Full speed, bus type C
  • Kabeldoorsnede soepel: 0,5 mm² ... 1,5 mm²
  • Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm² (printplaat met open klempunt);0,34 mm² ... 1,5 mm² (push-in-aansluiting)
  • Kabeldoorsnede AWG: 24- 16
  • Breedte: 89,7 mm
  • Hoogte: 68 mm
  • Eenheid: 6 te (DIN 43871-railbehuizing)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -5 °C- 50 °C (tot 3000 m üNN)
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Montagemethode: Montage op DIN en 60715
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
  • Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
  • Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
  • Benaming aansluiting: Aansluitingen 1 ... 19 (relais)
  • Isoleerlengte: 10 mm
  • Inbouwpositie: Horizontaal
  • Lengte: 107,6 mm
  • Overdrachtssnelheid: Max. 12 Mbit/s
  • Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
  • Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm²
  • Aantal interfaces: 1
  • Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
  • Plaats van gebruik: Gebruik binnenshuis
  • Transmissielengte: Max. 350 m (tussen twee deelnemers)
  • Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
  • Aansluittechniek: Aansluittechniek
  • Nominale diameter: 1,5 mm²
  • Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
  • Opmerking over de toepassing: Alleen voor industrieel gebruik
  • Stroomverbruik: Max. 250 mA;100 mA (zonder externe belasting);150 mA (met display)
  • Veiligheidsschakeling: Overspanningsbeveiliging
  • Schakelspanning: Max. 250 V.
  • Naam: Levering
  • Luchtdruk (opslag/transport): 58 kPa ... 106 kPa (tot 4500 m uNN)
  • Opmerking over het aansluittype: Single pair Ethernet (SPE) 10BASE-T1L, afgeschermd
  • Ingangsstroom: 2 mA
  • Ingangsfrequentie: Max. 20 Hz (signaal wordt gedeprikt)
  • Grensstroom: 16 A (ohmse belasting)
  • Levensduur mechanisch: 106 schakelcycli
  • Aantal uitgangen: 6 (wisselaar)
  • Schakelvermogen: Max. 4000 VA
  • Naam ingang: Telleringangen
  • Stroom ingangssignaal: 0 mA - 20 mA;4 mA ... 20 mA
  • Beschrijving van de ingang: Open/gesloten contact
  • Ingangssignaal spanning: 0 V ... 10 V
  • Ingangsspanningsbereik "0"-signaal: -3 V DC ... 5 V DC (een open ingang levert altijd een 0-signaal.)
  • Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
  • Voedingsspanning 24 V/DC
  • Ingangsweerstand spanningsingang: > 5 MΩ
  • Resolutie (stroom): 0,01 mA
  • Resolutie (spanning): 1 mV
  • NOMINALE INGANGSSPANNING UIN: 24 V DC
  • Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
  • Plaats van installatie: Onderverdeling;schakelkast
  • Voeding: Voeding:
  • Tolerantie, relatief: Max. 1 % (voor weerstanden > 200 Ω)
  • Tolerantie, absoluut: Max. 0,5 K (kabellengte max. 30 m)
  • Resolutie: 1 impuls
  • Afmetingen zonder geplaatst display: Afmetingen zonder geplaatst display
  • Afmetingen met geplaatst display: Afmetingen met geplaatst display
  • Uitbreidingsbus (link bus): Uitbreidingsbus (link bus)
  • Aansluiting voor Catan Control Panel: Aansluiting voor Catan Control Panel
  • Analoog: Universele ingang: Analoog: Universele ingang
  • Tolerantie, absoluut (mA): Max. 0,05 mA (voor de meting is een externe parallelle weerstand van 68 Ω nodig)
  • Tolerantie, absoluut (V): Max. 3 mV
  • Bruikbaar sensortype (RTD): NI 1000;LG-Ni 1000
  • Temperatuurbereik: -30 °C tot 150 °C (NTC 10K);-15 °C ... 150 °C (NTC 20k)
  • Temperatuurresolutie: 0,1 K.
  • Bruikbaar sensortype (TC): NTC 10k;NTC 20k;NTC 10k Pre
  • Weerstandsbereik: 0 Ω ... 180 kΩ
  • Resolutie (weerstand): 0,1 Ω
  • Digitaal: Universele ingang: Digitaal: Universele ingang
  • Opmerking ingang: Schakel het contact naar massa.
  • Ingangsweerstandsbereik: > 15 kΩ
  • Teller: Universele ingang: Teller: Universele ingang
  • Relais: Relais
  • Testspanning: Uitbreidingsbus / logica: 500 V AC, 50 Hz, 1 min.
  • Testspanning: Logica / functieserver: 500 V AC, 50 Hz, 1 min.
  • Testspanning: Relaiscontact / logica: 4 kV AC, 50 Hz, 1 min.
  • Testspanning: Relaiscontact / functieserver: 4 kV AC, 50 Hz, 1 min.
  • Testspanning: Relaiscontact / relaiscontact (open contact): 1 kV, 50 Hz, 1 min.
  • Aansluitingen 1 ... 19 (relais): Aansluitingen 1 ... 19 (relais)
  • Aansluitingen 31 ... 62 (voeding, Link-bus, universele ingangen): Aansluitingen 31 ... 62 (voeding, Link-bus, universele ingangen)
Soortnaam

Relaismodule

Type

CATAN DOR6 UI8

Aantal uitgangen (max.)

6

Voedingsspanning

24 V/DC

Hoogte

60.7 mm

107.6 mm

Breedte

89.7 mm

IP20

Afm.

(l x b x h) 107.6 x 89.7 x 60.7 mm

Aansluiting

Push-in-aansluiting

Stroomverbruik (max.)

250 mA

Fabrikantnr.

1371364

Montage

DIN-rail montage

Diepte

60.7 mm

107.6 mm

91 mm

60.7 mm

FALSE

0

0

0-0 ms

DC

0

0

0

0

0

1

0

0

FALSE

DC

FALSE

None

Other

FALSE

None

None

TRUE

TRUE

FALSE

FALSE

IP20

0

0

FALSE

FALSE

FALSE

FALSE

FALSE

FALSE

None

-3-5 V

FALSE

FALSE

FALSE

FALSE

FALSE

None

UKCA

Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type
Voedingsspanning
Fabrikantnr.
Aantal uitgangen (max.)

Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC
Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC

3583224


Dit product
CATAN DOR6 UI8
24 V/DC
1371364
6
Phoenix Contact AXL SE DOR2 W 230 1105562 Relaismodule 24 V/DC
Phoenix Contact AXL SE DOR2 W 230 1105562 Relaismodule 24 V/DC

3564154


AXL SE DOR2 W 230
24 V/DC
1105562
2
Phoenix Contact IOA REL 120V DI/1.0A/EX 2910157 Relaismodule 120 V/AC
Phoenix Contact IOA REL 120V DI/1.0A/EX 2910157 Relaismodule 120 V/AC

3580117


IOA REL 120V DI/1.0A/EX
120 V/AC
2910157
Phoenix Contact IOA REL 230V DO/BFI/NO/3.0A/EX 2910421 Relaismodule 24 V/DC
Phoenix Contact IOA REL 230V DO/BFI/NO/3.0A/EX 2910421 Relaismodule 24 V/DC

3580197


IOA REL 230V DO/BFI/NO/3.0A/EX
24 V/DC
2910421
1
Phoenix Contact IOA REL 230V DO/BFI/NC/3.0A/EX 2910422 Relaismodule 24 V/DC
Phoenix Contact IOA REL 230V DO/BFI/NC/3.0A/EX 2910422 Relaismodule 24 V/DC

3580200


IOA REL 230V DO/BFI/NC/3.0A/EX
24 V/DC
2910422
Phoenix Contact IOA REL 230V DI/1.0A/EX 2910423 Relaismodule 230 V/AC
Phoenix Contact IOA REL 230V DI/1.0A/EX 2910423 Relaismodule 230 V/AC

3580203


IOA REL 230V DI/1.0A/EX
230 V/AC
2910423
Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relaismodule 24 V/DC
Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relaismodule 24 V/DC

3580318


IOA REL 24V DO/BFI/3.0A/EX
24 V/DC
2910153
1
Phoenix Contact IOA REL 120V DO/BFI/3.0A/EX 2910154 Relaismodule 24 V/DC
Phoenix Contact IOA REL 120V DO/BFI/3.0A/EX 2910154 Relaismodule 24 V/DC

3580321


IOA REL 120V DO/BFI/3.0A/EX
24 V/DC
2910154
1
Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relaismodule 24 V/DC
Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relaismodule 24 V/DC

3580325


IOA REL 24V DI/BFI/1.0A/EX
24 V/DC
2910155

Documenten en downloads

Datablad

Deutsch (Deutschland)

Datablad 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodule 24 V/DC

Omschrijving

Catan, analoge stroomingangen:, 0 mA ... 20 mA, 4 mA ... 20 mA, analoge temperatuuringangen: , Analoge temperatuuringangen: , Beschermingsklasse IP20

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Catan, analoge stroomingangen:, 0 mA ... 20 mA, 4 mA ... 20 mA, analoge temperatuuringangen: , Analoge temperatuuringangen: , Beschermingsklasse IP20

De teksten voor dit artikel zijn automatisch vertaald.
