PCE Instruments PCE-IT414 Isolatiemeter
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 929,75 / Stuk)
€ 929,75
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details

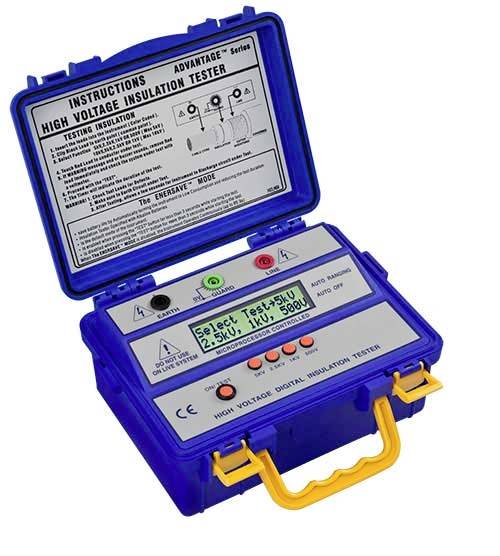

Isolatiemeter PCE-IT414
- 6-cijferig LCD-scherm
- Meting conform VDE 0413 deel 1
- Testspanning tot 10.000 V
- EMC: EN 50081- 1, EN 50082- 1
- VEILIGHEID IEC-1010-1; CAT III IEC- 1010- 1/ EN 61010- 1
Technische specificaties
- Technische gegevens van de isolatietester DC-testspanning 1000 / 2500/ 5.000 / 10.000 V isolatiemeetbereiken / testspanning 60 GΩ / 1000 V 150 GΩ / 2500 V 300 GΩ / 5.000 V 600 GΩ / 10.000 V
- nauwkeurigheid ± 5%
- uitgangsvermogen 1 watt max.
- isolatieweerstand tussen elektrische kabel en behuizing 2000 MΩ / 2000V
- staspanning tussen schakeling en behuizing 700 V AC voor max. 1 minuut AC-voorwaarschuwingsschakeling bij spanningen van > 450 V AC
- -voeding 8 x 1,5 V-batterijen
- afmetingen 250 x 110 x 190 mm (bxhxd)
- gewicht 1,5 kg
- Soortnaam
Isolatiemeter
Fabrieksstandaard (zonder certificaat)
Documenten en downloads
Datablad
Datablad 2452483 PCE Instruments PCE-IT414 Isolatiemeter
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2452483 PCE Instruments PCE-IT414 Isolatiemeter
Omschrijving

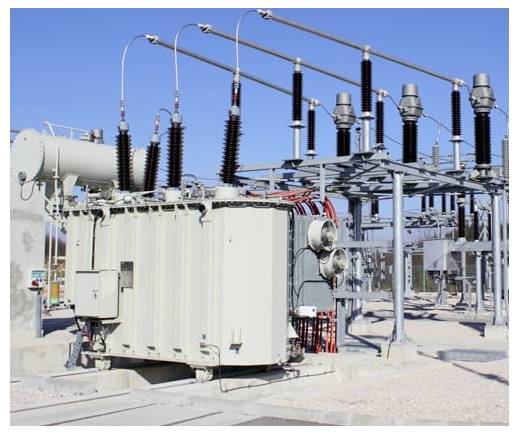

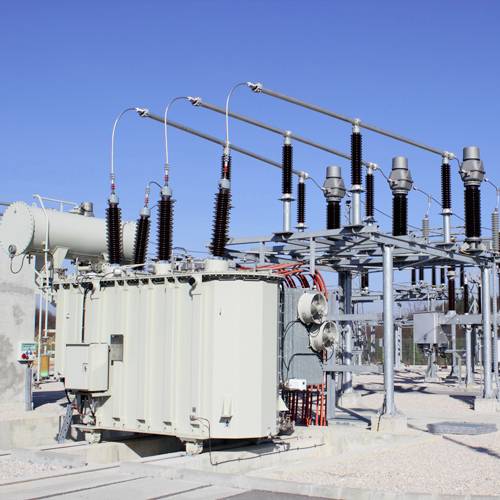

De isolatietester PCE-IT414 is afkomstig van een serie zeer nauwkeurige, robuuste testapparaten met 6-cijferige weergave. Deze hoogspannings- isolatietester is speciaal ontwikkeld voor gebruik buitenshuis en voor gebruik onder zware meetomstandigheden. Geïntegreerde veiligheidsschakeling ter voorkoming van meetfouten door kruipstromen is een van de voordelen. De isolatietester is uitgerust met een CMOS-microprocessor en beschikt over een akoestisch en een optisch alarmsignaal. Door deze hoogspannings- isolatietester kunt u met 10 kV testspanningen werken. Ze zijn daarmee ook in staat om in hoogspanningssystemen effectieve isolatietesters uit te voeren. De onbeperkte kalibratienauwkeurigheid van de isolatietester PCE-IT414 is gegarandeerd, omdat in de fabriek op zeer nauwkeurige digitale metingen is gekalibreerd (in EEPROM-schakeling opgeslagen). De 10 kV testspanning biedt slechts zeer weinig isolatiemeters voor aanzienlijk hogere prijzen. Definitie van de isolatieweerstand: Deze is de weerstand in ohm bij elektrische installaties. Hij is dus van het hoogste belang voor de bescherming van personen tegen elektrische schokken en voor het voorkomen of voorkomen van materiële schade door ongecontroleerd vloeiende foutstromen. Met behulp van isolatiemetingen wordt de toestand van de isolatie gecontroleerd en beoordeeld.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 x isolatietester PCE-IT414

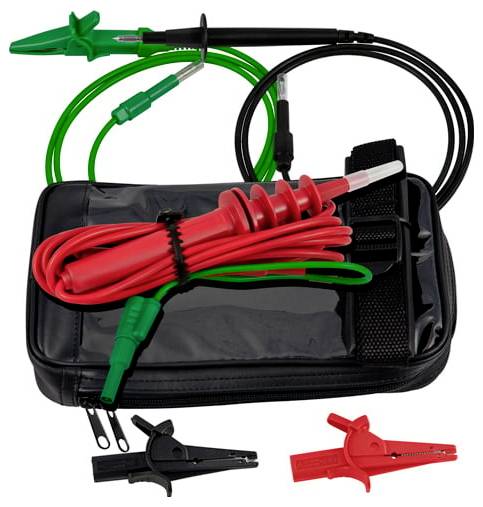

- 1 x kleurgecodeerde siliconen testkabels
- 1 x volledig beschermde ultrahoogspanningstastkop met coaxiale siliconengeleider
- 8 x AAA-batterij
- 1x gebruiksaanwijzing
- Uitvoering van een isolatiemeting met isolatietester:
- Spanning uitschakelen.
- Brug tussen N en PE verwijderen.
- LS-schakelaar, zekering, FI-schakelaar, verbruiker uitschakelen.
- Meetkabels tussen de buitengeleider en PE aansluitend tussen de buitengeleider en aansluiten, de isolatietester inschakelen en meten.
- Het lijkt zinvol ook tussen de buitengeleiders onderling te meten, om beschadigingen of verleidingen beter te kunnen herkennen.
- De minimale waarden van de isolatieweerstand moeten bij een meetspanning van 250 V DC 0,25 M Ohm, bij 500 V DC 0,5 M Ohm, bij 1000 V DC 1 M Ohm bedragen.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
