PCE Instruments PCE-IT 150 Isolatiemeter 15000 V 30 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.599,17 / Stuk)
€ 1.599,17
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
Professional. Calibrated. Equipment. PCE-IT 150
- 15 kV isolatietester
- Isolatieweerstand tot 30 TΩ
- Polarisatie-index PI
- Diëlektrische absorptieverhouding DAR
- 4 toetsen voor testspanning
- Geheugen voor 200 meetwaarden
- Incl. Software
- Li-ion accu
- Datum- tijd weergave
- Testtimer
- Testspanning instelbaar
- Alarm bij externe spanning
- Automatische uitschakeling
Technische specificaties
- Gelijkspanning DC
- Meetbereik 30 V tot 600 V
- Resolutie 1 V.
- Nauwkeurigheid ± 2.0% van de meetwaarde +3 digits)
- Wisselspanning (AC)
- Meetbereik 30 V tot 600 V
- Resolutie 1 V.
- Nauwkeurigheid ± 2.0% van de meetwaarde +3 digits)
- Isolatieweerstand
- Meetbereik 0 GΩ... 1 GΩ
- Resolutie 0,001 GΩ
- Nauwkeurigheid ± (5% v. MW. +5 digits),
- Isolatieweerstand
- Meetbereik 1 GΩ... 10 GΩ
- Resolutie 0,01 GΩ
- Nauwkeurigheid ± (5% v. MW. +5 digits)
- Isolatieweerstand
- Meetbereik 10 GΩ... 100 GΩ
- Resolutie 0,1 GΩ
- Nauwkeurigheid ± (5% v. MW. +5 digits)
- Isolatieweerstand
- Meetbereik 100 GΩ... 1 TΩ
- Resolutie 1 GΩ
- Nauwkeurigheid ± (5% v. MW. +5 digits)
- Isolatieweerstand
- Meetbereik 1 TΩ... 10 TΩ
- Resolutie 10 GΩ
- Nauwkeurigheid: ± 20%
- Isolatieweerstand
- Meetbereik 10 TΩ... 30 TΩ
- Resolutie 100 GΩ
- Nauwkeurigheid: ± 20%
- Algemene technische gegevens
- MEETFUNCTIES HOLD, PI, DAR
- Scherm: LCD
- Opslagmedium intern geheugen
- Opslagcapaciteit 200 metingen
- Interface RS232
- Automatische uitschakeling: 5 min.
- Automatische uitschakeling gedeactiveerd nee
- Testspanning 500 V... 15 kV
- Veiligheidsstandaard CAT IV 600 V.
- Menutaal Engels (US)
- Beschermingsklasse (apparaat) IP66
- Beschermingsklasse (extra informatie) alleen bij gesloten deksel
- Voedingsspanning: 100 - 240 V | 50/60 Hz
- Stekkertype apparaatEurostekker
- Gewicht 6362 g
- Afmetingen (L x B x H) 325 x 430 x 132 mm
- Gebruikscondities 0 tot 40 °C , 0 ... 80% Hrel
- Opslagcondities 0... 40 °C , 0 ... 80% Hrel
- Capaciteit 5200 mAh
- Soortnaam
Isolatiemeter
- Testspanning
15000 V
- Meetfunctie
Spanning DC
Spanning AC
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Interfaces
1x RS 232
IP66
- Voedingsspanning
240 V
- Afm.
(l x b x h) 325 x 430 x 132 mm
- Gewicht
6362 g
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
30 TΩ
- Meetbereik spanning (max.)
600 V
- Meetbereik spanning (min.)
30 V
- Meetcategorie
CAT IV
- Breedte
430 mm
- Hoogte
132 mm
325 mm
Documenten en downloads
Datablad
Datablad 3324685 PCE Instruments PCE-IT 150 Isolatiemeter 15000 V 30 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3324685 PCE Instruments PCE-IT 150 Isolatiemeter 15000 V 30 TΩ
Omschrijving

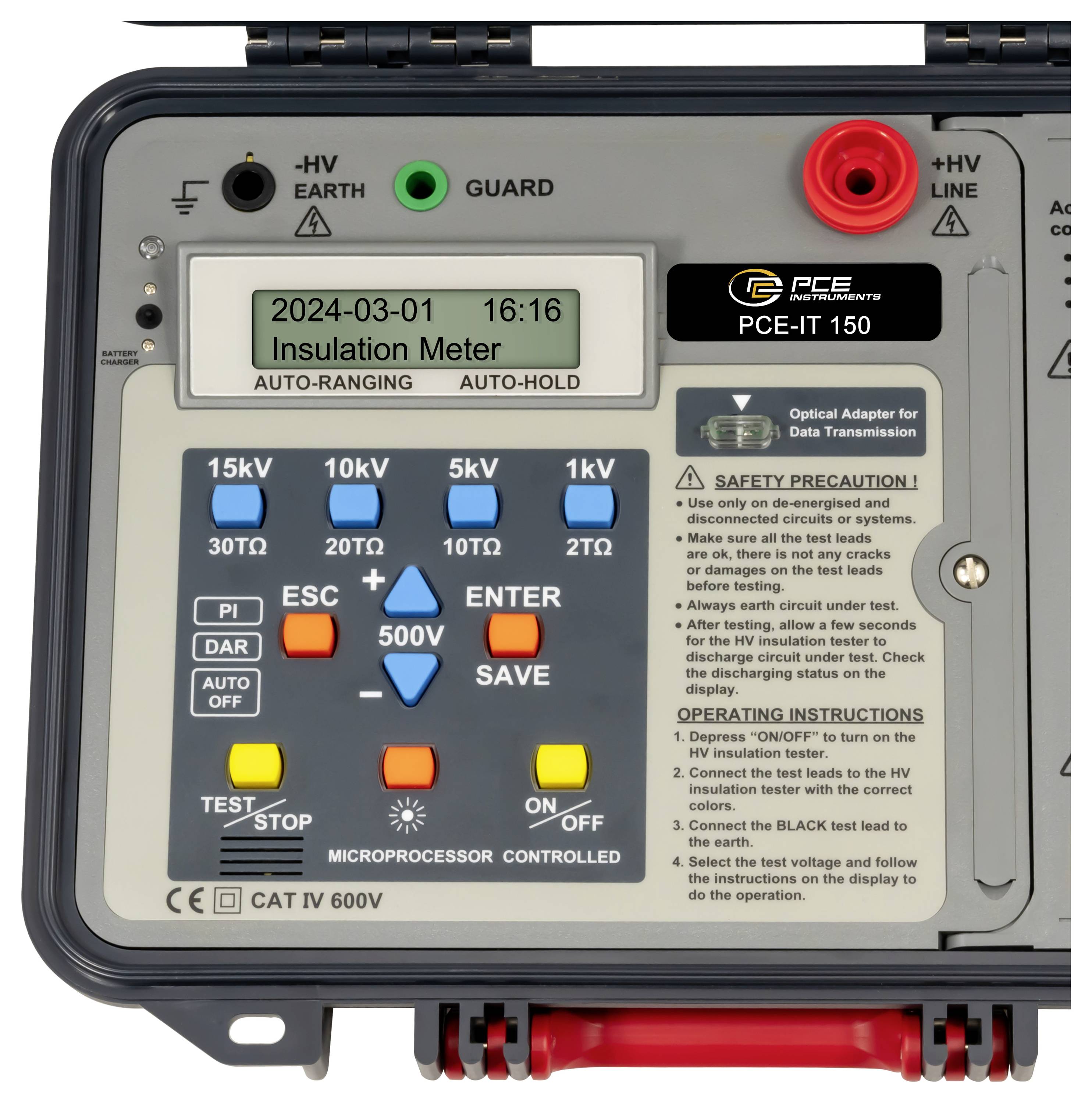

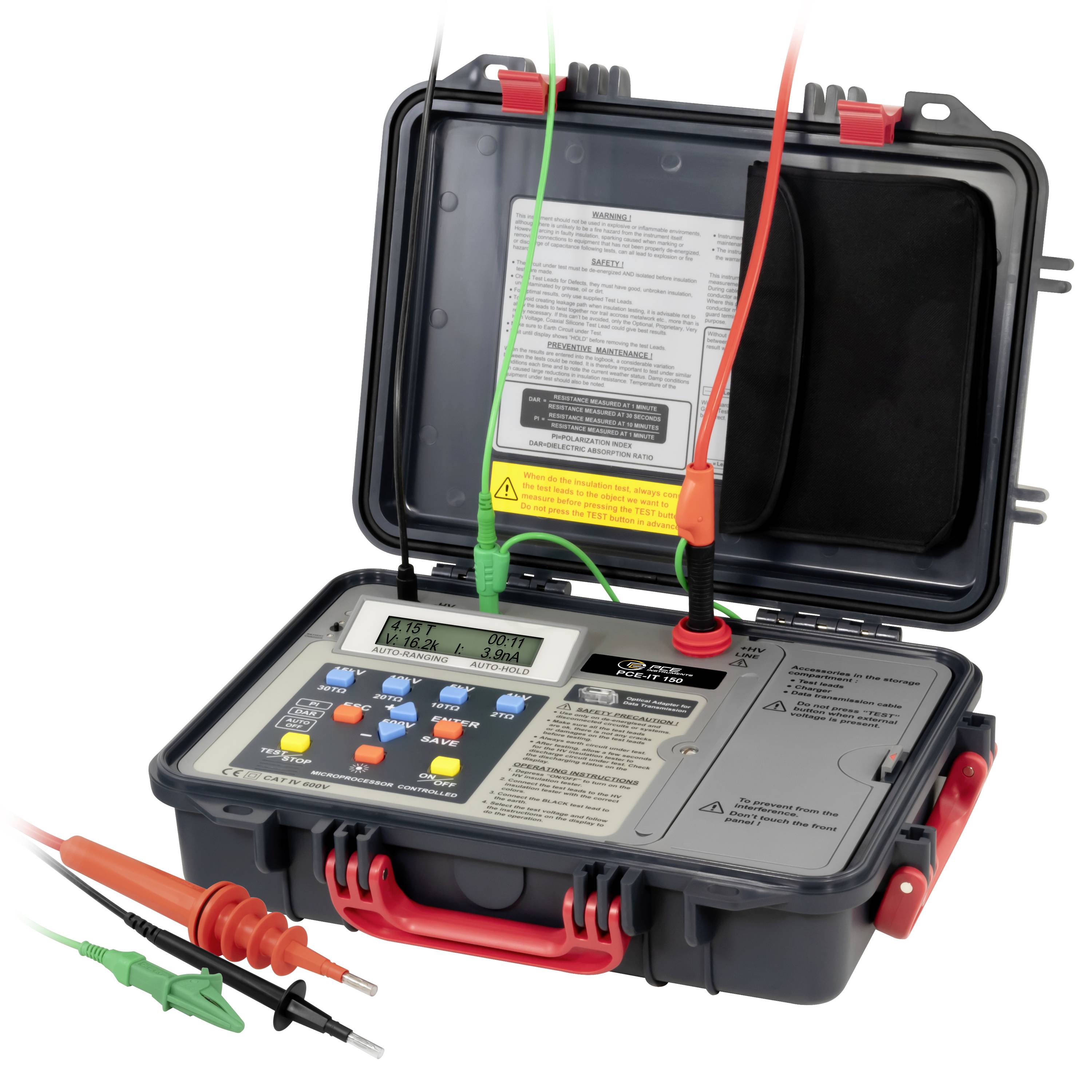

De isolatiemeter is voor isolatiemetingen met een testspanning tot 15 kV. Het meetbereik van 0... 30 TΩ en andere meetfuncties maken het testapparaat veelzijdig inzetbaar. Met 4 snelkeuzetoetsen voor gangbare testspanningen en de mogelijkheid om de spanning in stappen van 500 V in te stellen. Vooraf geconfigureerde diagnosetests, inclusief (PI), diëlektrische absorptieverhouding (DAR) en een geheugenfunctie voor 200 metingen. Deze kunnen via de interface naar de software worden overgedragen, die ook een bediening van het isolatiemeter mogelijk maakt. Bovendien kan de wissel- en gelijkspanning tot 600 V met de isolatiemeter worden gemeten. De isolatiemeter wordt in een robuuste koffer geleverd, die ook bij gesloten deksel beschermingsklasse IP66 biedt.
Tijdens de normale levensduur wordt de elektrische isolatie blootgesteld aan verschillende belastingen die tot verslechtering leiden. Het oorzakelijke zijn thermische, mechanische en chemische invloeden en vocht. De isolatie is weliswaar ontworpen om deze belastingen jarenlang te weerstaan, maar door abnormale belastingen kan het natuurlijke verouderingsproces worden versterkt en de levensduur drastisch worden verkort. Daarom is het raadzaam regelmatig te controleren of er een versneld verouderingsproces plaatsvindt en zo nodig te bepalen of de effecten omkeerbaar zijn.
De teksten voor dit artikel zijn automatisch vertaald.
Tijdens de normale levensduur wordt de elektrische isolatie blootgesteld aan verschillende belastingen die tot verslechtering leiden. Het oorzakelijke zijn thermische, mechanische en chemische invloeden en vocht. De isolatie is weliswaar ontworpen om deze belastingen jarenlang te weerstaan, maar door abnormale belastingen kan het natuurlijke verouderingsproces worden versterkt en de levensduur drastisch worden verkort. Daarom is het raadzaam regelmatig te controleren of er een versneld verouderingsproces plaatsvindt en zo nodig te bepalen of de effecten omkeerbaar zijn.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Automatische uitschakeling
- Alarm bij externe spanning

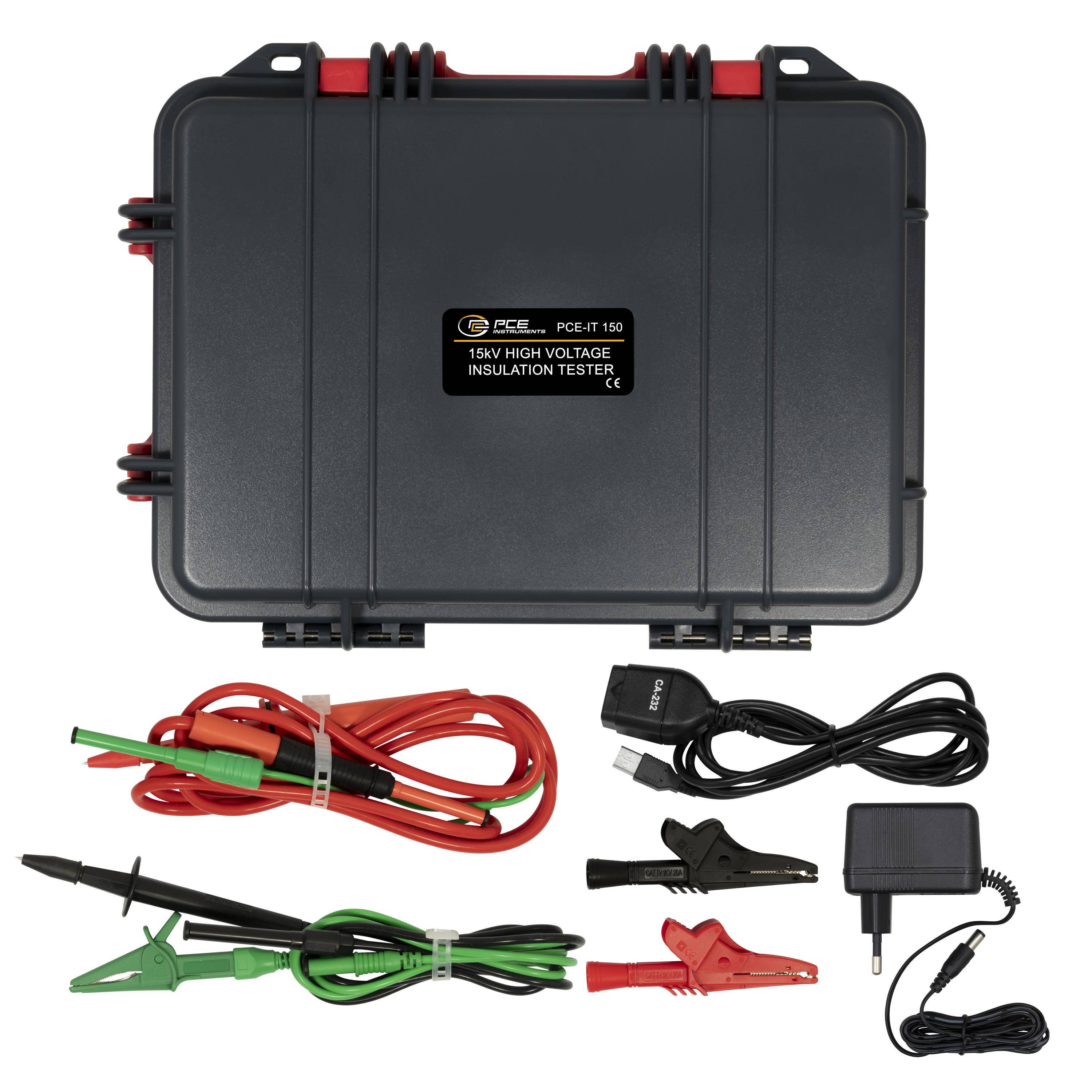

Omvang van de levering
- 1x isolatiemeter PCE-IT 150

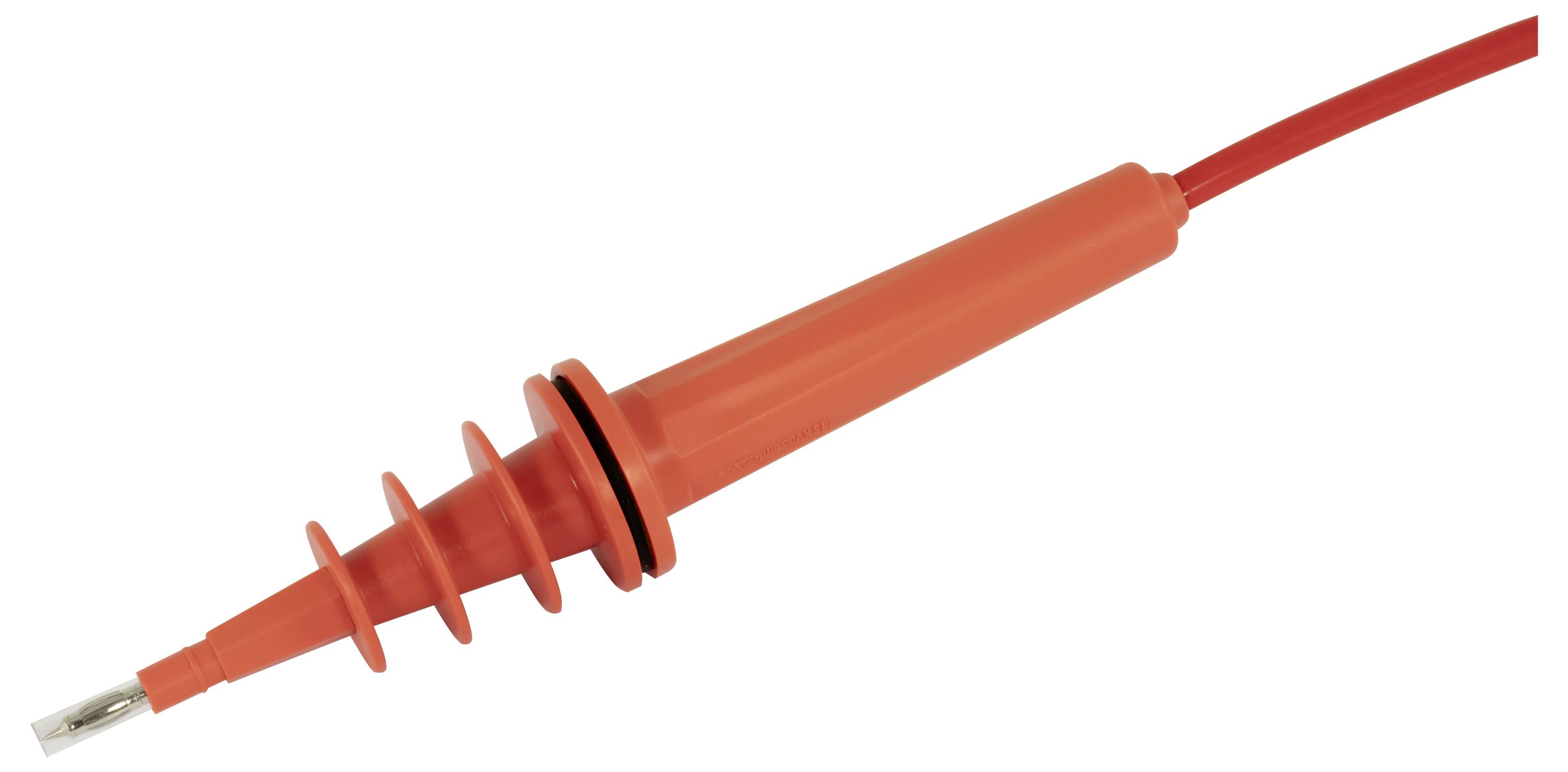

- 1 x ca. 2 m HV-meetkabel

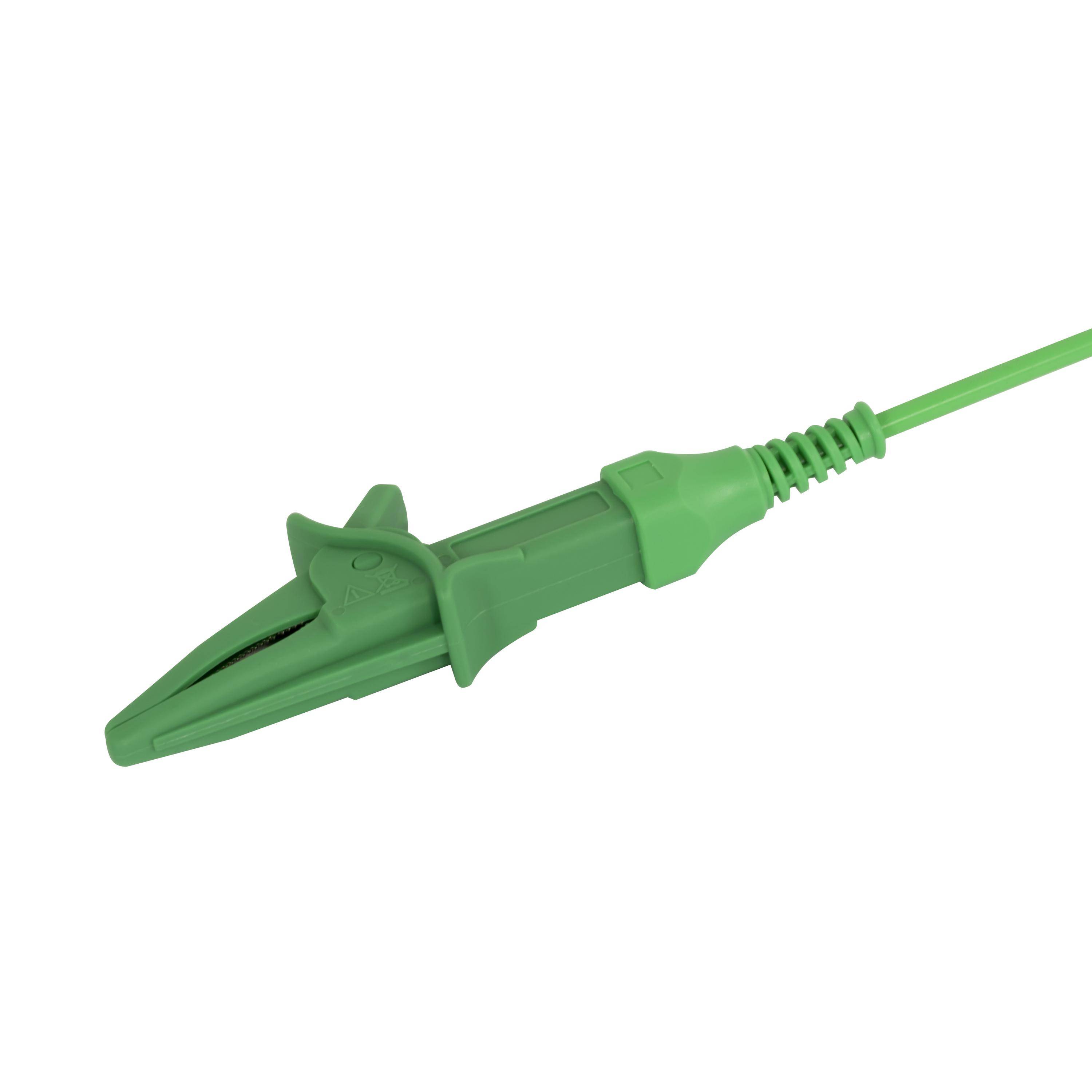

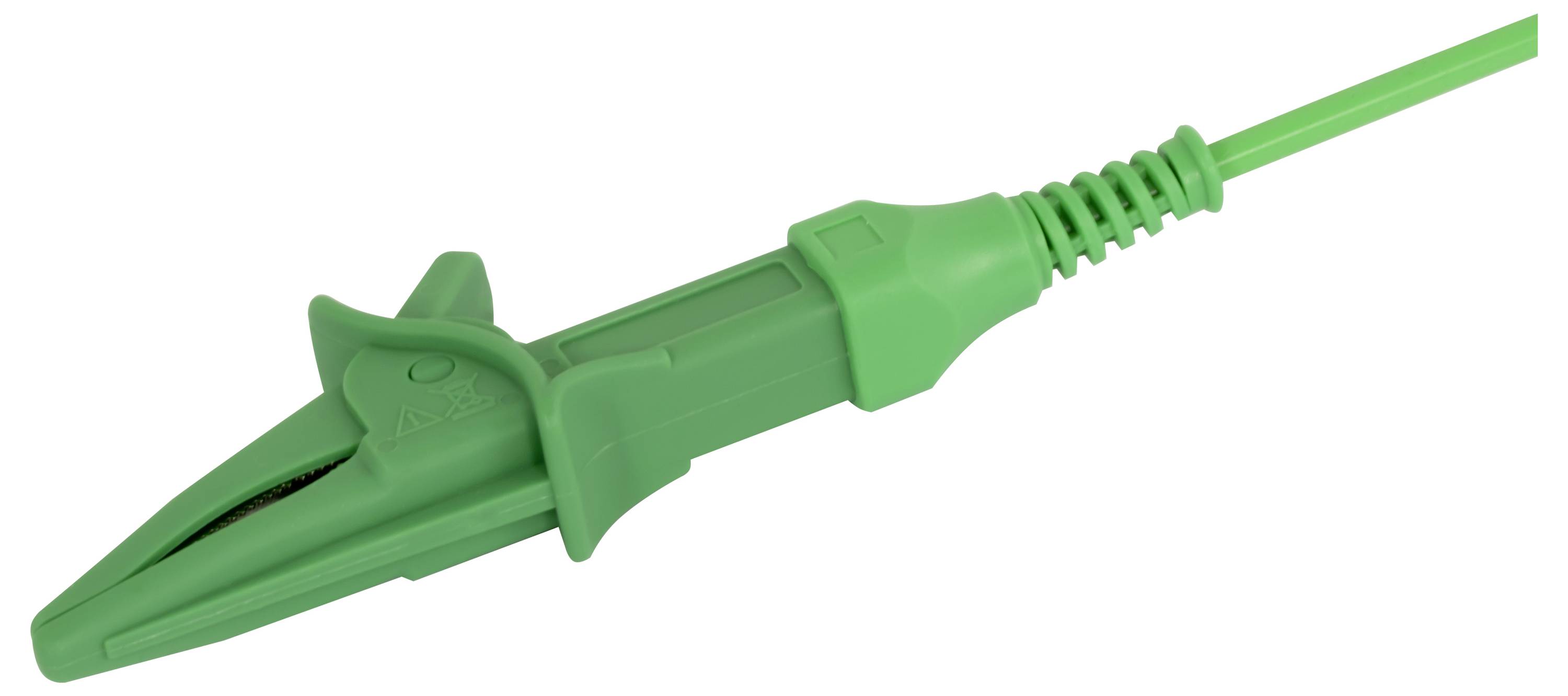

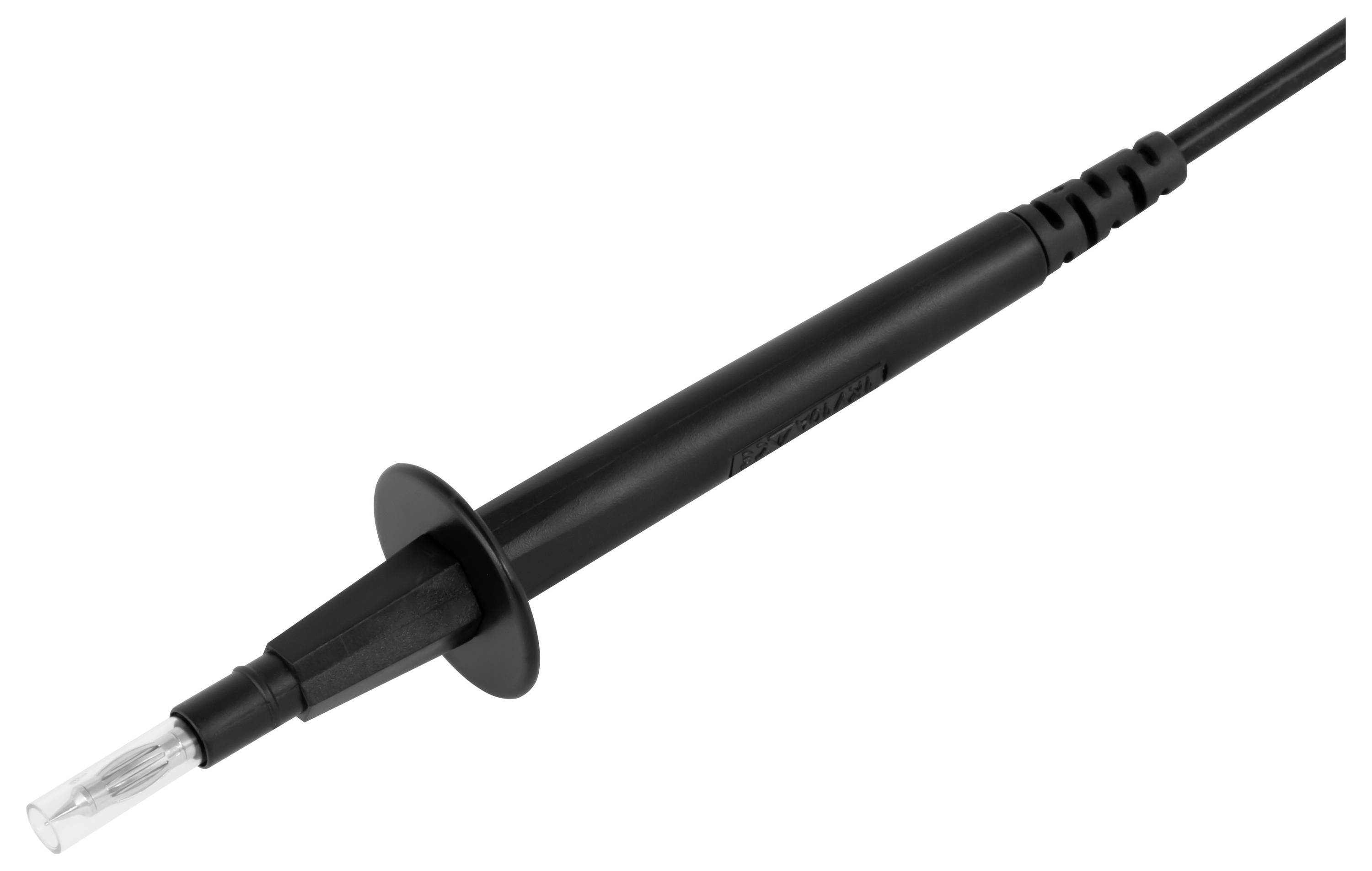

- 2 x ca. 1 m meetkabels
- 1x datatransmissiekabel
- 1 x PC-software op USB-stick
- 1 x netvoeding 24 VDC / 0,625 A
- 1x gebruiksaanwijzing
- 1x fabriekskalibratiecertificaat
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
