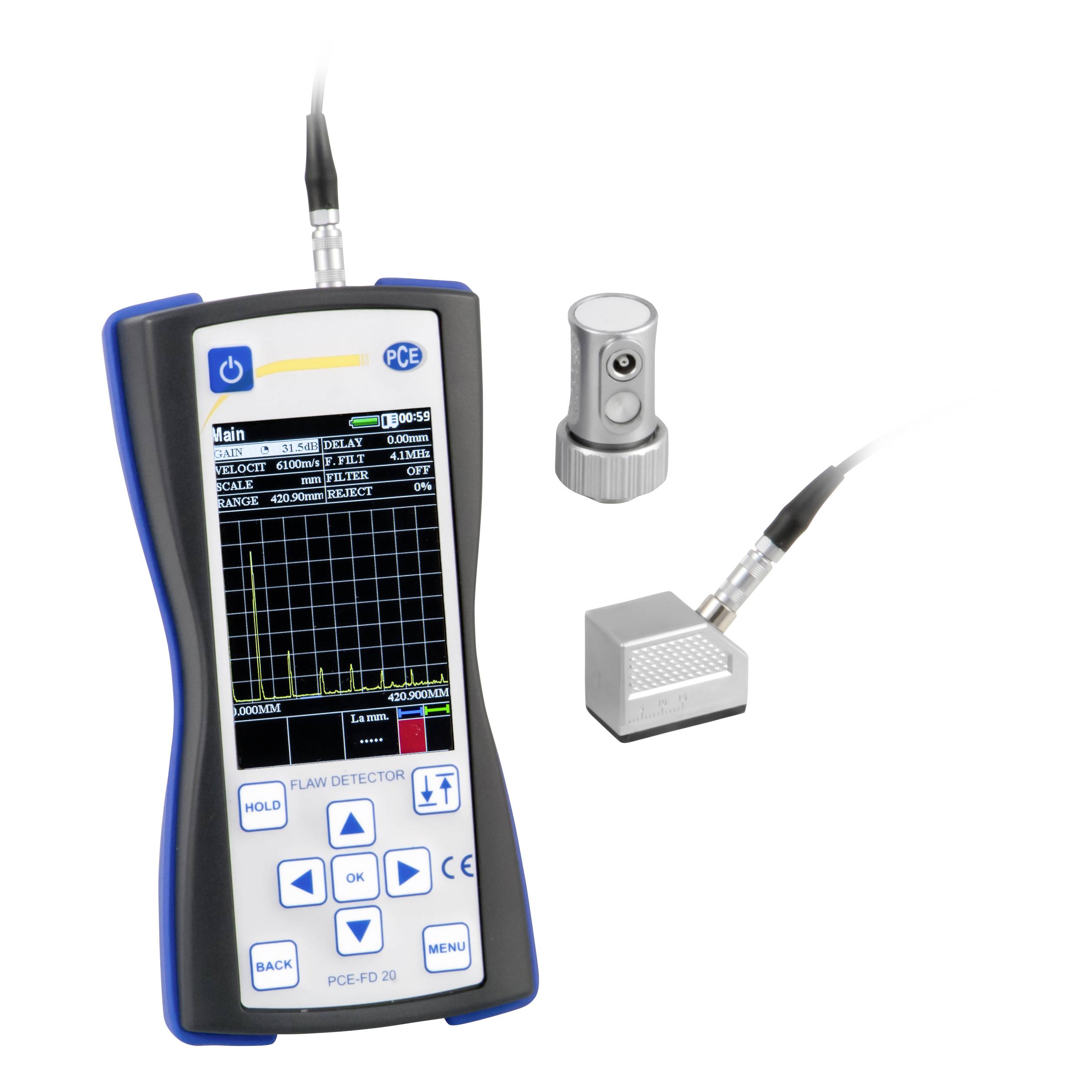

Handheld PCE-stroomdetector met aanraakschermdisplay, afgebeeld met twee sensorsondes op een witte achtergrond.

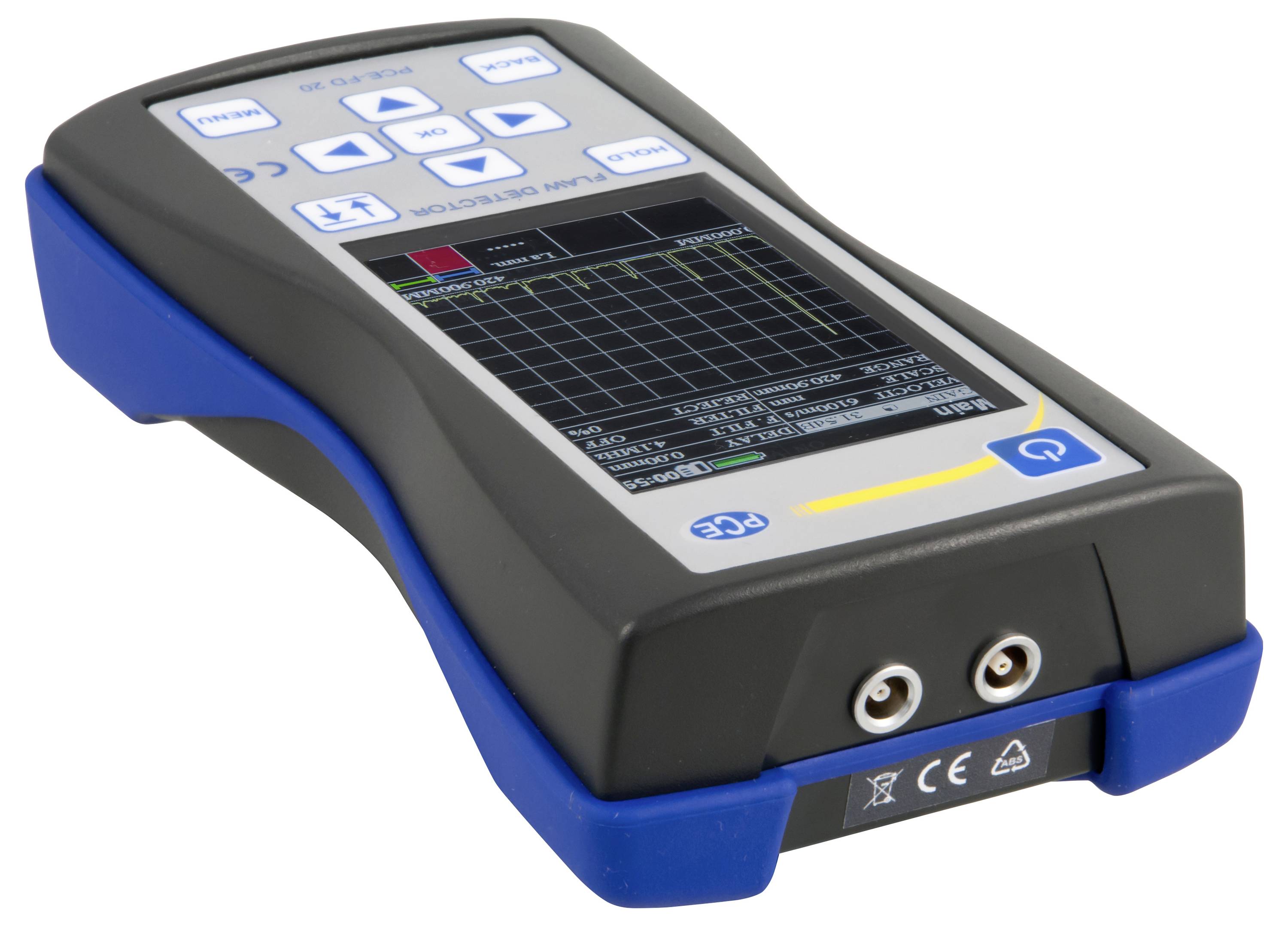

Handheld elektronische testmeter met kleurendisplay, toetsenblok en twee frontpoorten voor het meten of diagnosticeren van apparatuur.

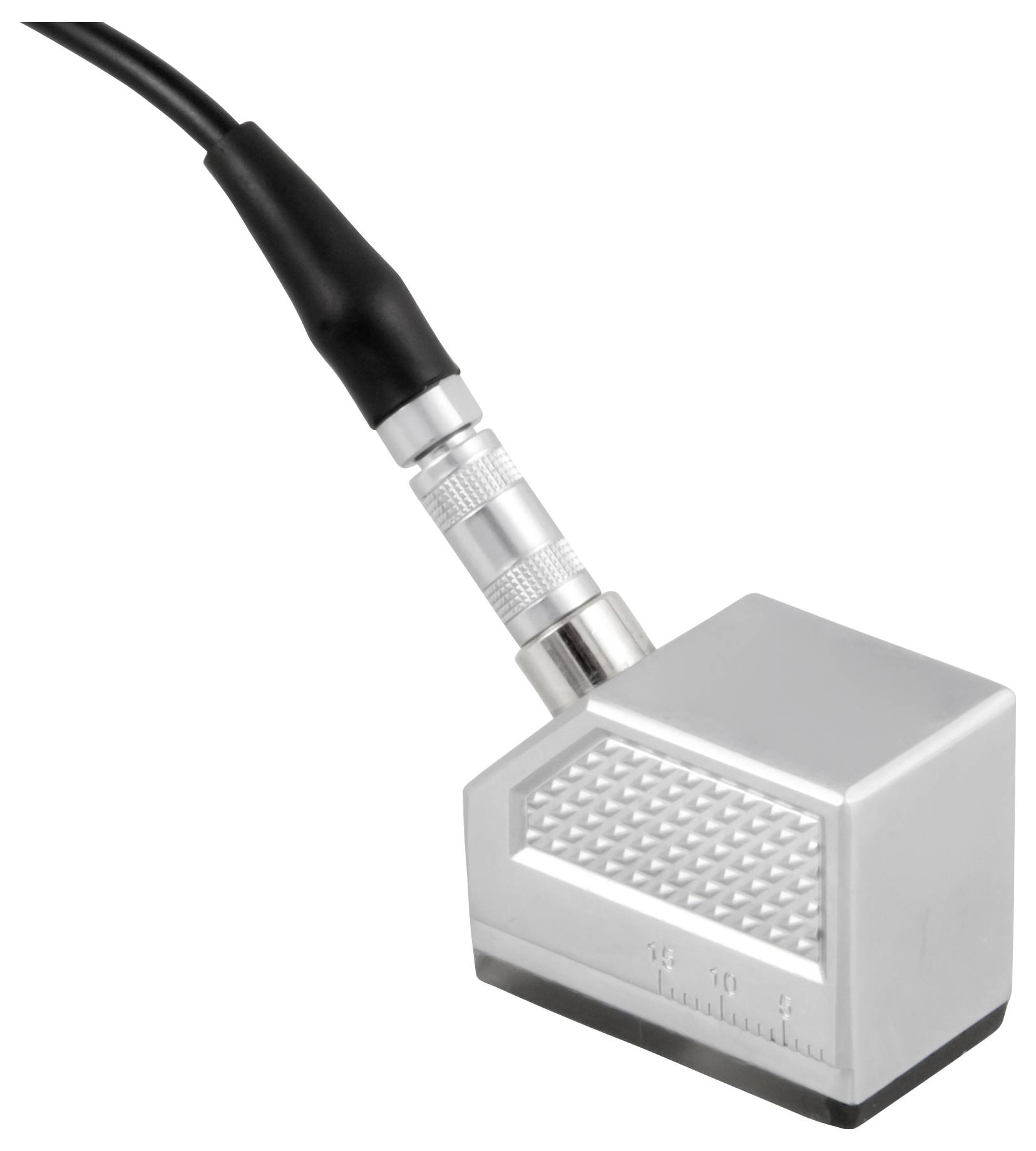

Close-up van een draagbare ultrasonische sonde met een aangesloten kabel, weergegeven op een witte achtergrond.

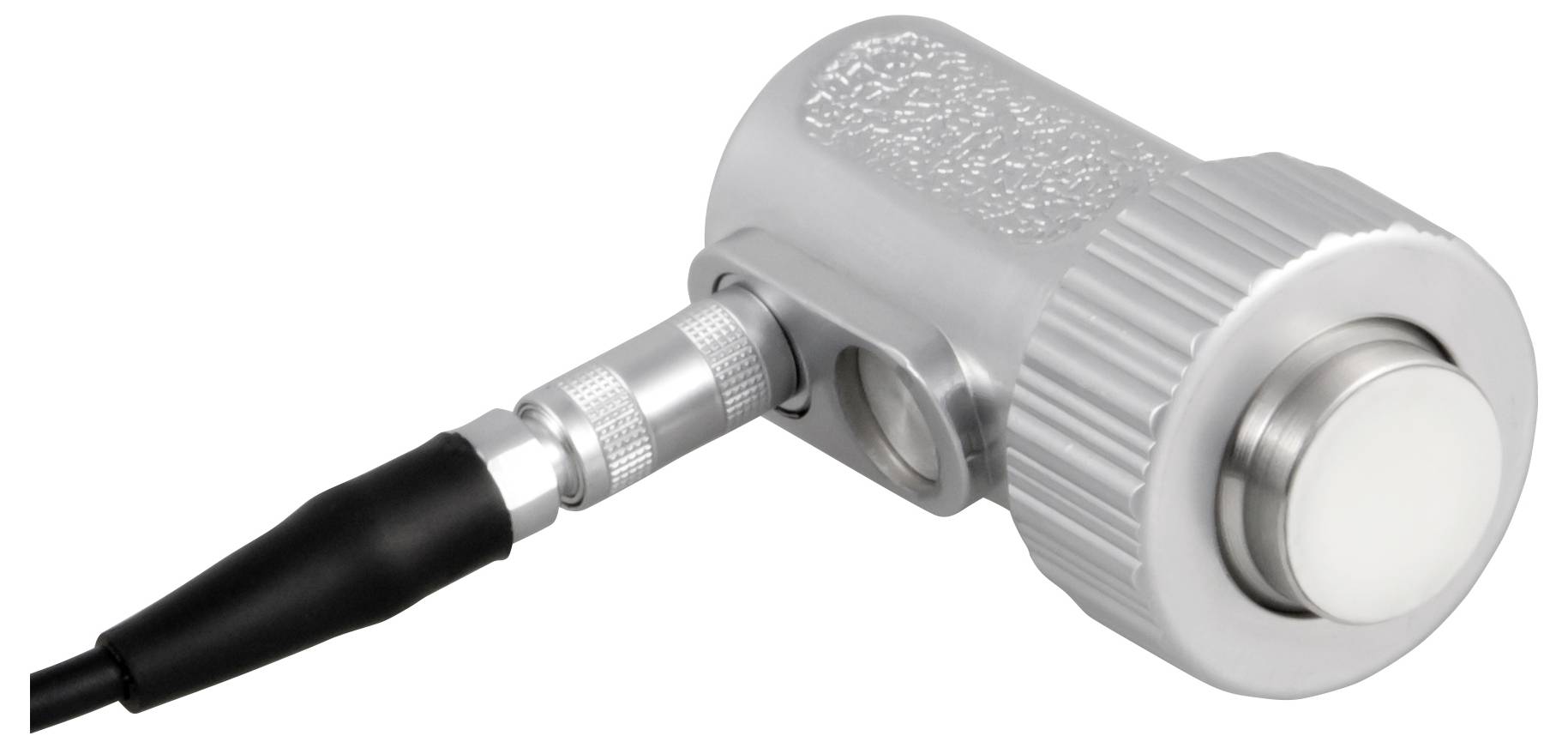

Close-up van een metalen medische sensorprobe met een zwarte kabel en geborsteld zilveren behuizing op een witte achtergrond.

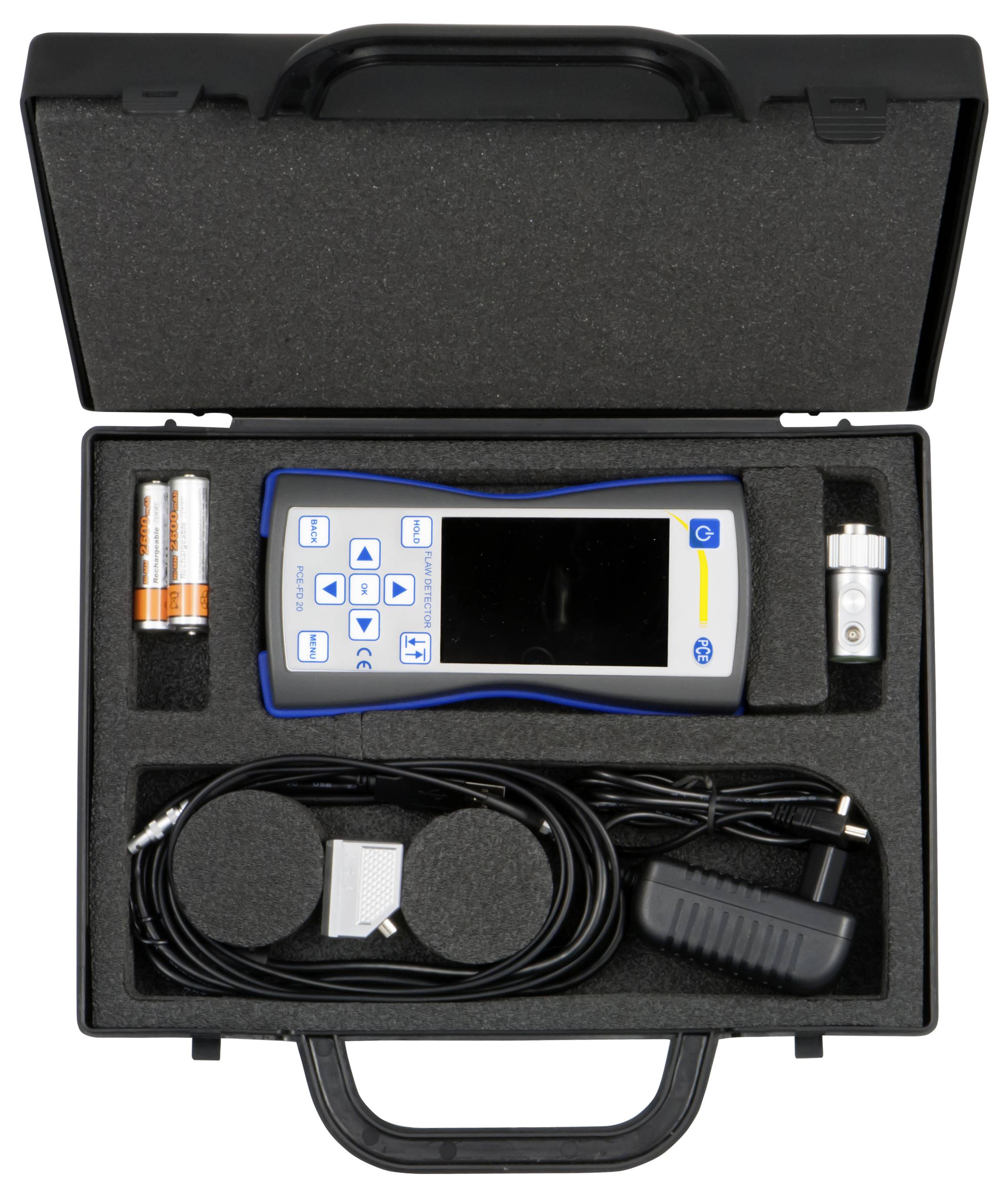

Open zwart transportkoffer met schuimstof inleg met daarin een handheld apparaat, batterijen, kabels, sensoren en stroomadapter.

1/5

Datasheet (PDF)

Leverbaar vr. 11 sep.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3.863,64 / Stuk)

€ 3.863,64

excl. € 20,62

excl. btw

vrachttoeslag

Slechts 1 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Ultrasone fouttester PCE-FD 20

Meetgeometrie meetsondes van 45° en 90°
Laag gewicht
Werkt op batterijen of netvoeding
1,5 m sondekabel
Helder en groot display
USB-interface

Technische specificaties

Frequentiebereik: 1... 10 MHz
Scandauer: 6... 1000 micrometer
Geluidssnelheid 1000 - 9999 m/s
Meetafwijking bij tijdsintervallen: < ±0,025 micrometer
Maximale meetafwijking van de amplitudensignalen < ±0,5 dB bij de ontvangstingang in het bereik van 0... 110 dB
Versterkingsbereik: 125 dB
Gemiddeld aantal materiaaltests. 1 - 16
Aantal controlepunten
(Tijdvariabele versterking): 15
Tijd van de stimulatie tot de belasting: 0,0... 0,5 μs
Amplitude van de stimulatie tot 50 ohm weerstand: 100, 200, 300
Werkfrequentie van de ontvanger bij -3dB: -3dB 1... 10 MHz
Afwijking van de amplitudes op het ingangssignaal in het bereik van 10...100% van de beeldschermgrootte <1 dB
Scan: 1... 1000 μs
Scanvertraging: 0... 2000 μs
Meetbereik van de tijdsintervallen: 0... 1000 μs
Sondevertraging: 0... 2000 μs
Automatische waarschuwing bij defecten: dual-gate
Instelling van het meetbereik bij de in de tijd variabele versterking: 0... 2000 μs
Instelling van de meetgrenzen bij de in de tijd variabele versterking: 0... 100 %
Gelijkrichting (ontvanger): Positieve halve as, radiografische modus
Afmetingen: (B x h x d) 80 x 162 x 35 mm
Afmetingen display: 48 x 74 mm
Voeding: 100... 250 V/AC
AA-batterijen: 1,5 V (3 stuks)
Gewicht: 250 g (zonder batterijen)

Soortnaam: Materiaaldiktemeter

Meetbereik: 1000 - 9999 m/s

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 162 x 80 x 35 mm

Gewicht: 250 g

Weergave: LCD

Inhoud: 1 stuk(s)

Meetbereik (max.): 9999 m/s

Meetbereik (min.): 1000 m/s

Meetmethode: Ultrasoon

Breedte: 80 mm

Hoogte: 35 mm

: 162 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2623499 PCE Instruments PCE-FD 20 Materiaaldiktemeter 1000 - 9999 m/s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2623499 PCE Instruments PCE-FD 20 Materiaaldiktemeter 1000 - 9999 m/s

Omschrijving

Defectoscoop voor materiaalcontrole / batterij- of netvoeding / twee verschillende meetsondes (45° en 90°) / sondekabel met een lengte van 1,5 m

de Defectoscoop PCE-FD 20 dient voor materiaalcontrole. Daarbij behoren tot de meeste toepassingsgebieden van de ultrasone tester bijvoorbeeld de controle van materialen op foutieve plekken zoals scheuren, lunkers en ongangen. Ook voor de controle van lasnaden is het ultrasone testapparaat geschikt. Door het principe van de ultrasound maakt de ultrasone tester een volledig niet-destructieve meting op oppervlakken mogelijk. Naast de herkenning van defecten kan ook de diepte van deze worden bepaald. Ook bestaat de mogelijkheid om de volledige materiaaldikte met de ultrasone tester te bepalen. Op grensvlakken van verschillende materialen met een ongelijke dichtheid en golfimpedantie wordt de ultrasone klank gereflecteerd en verstrooid. De ultrasone golven kunnen met behulp van verschillende meetsondes door het materiaal worden gestuurd. Daarbij beschikt een meetsonde over het vermogen om de ultrasone klank onder een hoek van 90° te sturen en heeft een de mogelijkheid om ultrasone golven onder een hoek van 45° op het teststuk te sturen. Zo kunnen na het ultrageluid door het teststuk werd verzonden en de looptijd werd bepaald, wanddiktes worden bepaald, lasnaden worden gecontroleerd en componentfouten worden gelokaliseerd. Het geringe gewicht van slechts 250 g maakt het eenvoudig meenemen van het apparaat naar verschillende plaatsen mogelijk. De instelbare frequenties liggen tussen één en 10 megahertz. Bovendien biedt het ultrasone testapparaat geluidsgolven tussen 1000 en 9999 meter per seconde.
