PCE Instruments PCE-3500-10 Hardheidsmeter Leeb, UCI 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 1740 MPa
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.185,95 / Stuk)
€ 3.185,95
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Meetnauwkeurigheid:
- +/- 3% HV
- +/- 1,5 HRC
- +/- 3% HB
- Meetsondes: 50 N UCI-sonde (10 N UCI-sonde optioneel)
- HÄRTESCHALEN: HRC, HB, HV, HRB, HL, MPA
- Materialen:
- UCI: Staal (ferromagnetisch)
- Leeb: Staal, gietijzer, roestvrij staal, aluminium, brons
- Testlichaam: 136° Vickers diamant
- Meetrichting: 360°
- Minimale materiaaldikte: 1 mm (alleen UCI-sonde)
- Weergave: Grafisch LCD-kleurenscherm met achtergrondverlichting
- Meetfuncties:
- Afzonderlijke meting
- Min./max./gemiddelde waarde,
- Aantal metingen, gemiddelde waarden, standaarddeviatie,
- Variatiecoëfficiënt, histogram, Smart Mode (filtert uitbijter)
- Geheugen: SD-kaart
- Interface: USB
- Omgevingsomstandigheden: -20... +40 °C; 30... 80% RV
- Voeding: 6 V (3 x AA-batterijen)
- Soortnaam
Hardheidsmeter
- Meetbereik
230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 1740 MPa
- Weergave
Digitaal (LCD)
- Afm.
(l x b x h) 30 x 160 x 75 mm
- Gewicht
300 g
- Voedingsspanning
6 V
- Bijzonderheden
incl. datalogger
- Inhoud
1 stuk(s)
- Meetmethode
Leeb
UCI
- Breedte
160 mm
- Hoogte
75 mm
30 mm
- Interfaces
USB-stekker
Mini-A-USB-stekker
USB 1.1 stekker A
USB 2.0 bus A
USB
USB-host
USB 2.0 stekker A
Seriële interface
1x USB 2.0 Device
1x USB 2.0 Host
Fabrieksstandaard (zonder certificaat)
Documenten en downloads
Datablad
Datablad 3193012 PCE Instruments PCE-3500-10 Hardheidsmeter Leeb, UCI 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 1740 MPa
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3193012 PCE Instruments PCE-3500-10 Hardheidsmeter Leeb, UCI 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 1740 MPa
Omschrijving
UCI Durometer PCE-3500 voor niet-destructieve meting van hardheid / grote LCD-kleurendisplay / met software / HV, HRC, HRB, HB en MPa schaal /
Met geheugenfunctie / sondes verwisselbaar / 136° Vickers diamant
De UCI-hardheidsmeter PCE-3500 dient voor de niet-destructieve hardheidsmeting van metalen componenten. De UCI-hardheidsmeter werkt volgens de Ultrasonic-contact-impedantie. Bij de UCI-procedure wordt een Vickers-diamant op de testsonde met eigen resonantie gestimuleerd. Door het indrukken van de testsonde wordt de trillingsfrequentie afhankelijk van de hardheid van het oppervlak en afhankelijk van de E-module van het materiaal en het contactoppervlak gedempt. Uit de resulterende frequentieverschuiving kan met inachtneming van een materiaalkarakteristiek de hardheid van het oppervlak worden bepaald.

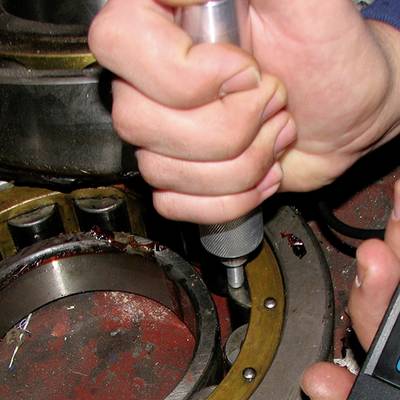

De UCI-hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, met het oog is deze in het algemeen niet zichtbaar. Vanwege de geringe indringingsdiepte van de Vickers-diamant is het UCI-hardheidsapparaat bijzonder geschikt voor randlaaggeharde componenten zoals bijv. bij het nireren of inductieharden ontstaan. Typische toepassingen zijn te vinden bij stansgereedschap, persen, dunwandige onderdelen, tandwielen, turbinebladen, Nokkenasnaden of lasnaden. De UCI hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.
Na meting van de hardheid van een onderdeel toont het UCI hardheidsapparaat PCE 3500 verschillende statistische waarden zoals min./max. En gemiddelde waarden. Ook kunnen standaarddeviatie en andere coëfficiënt worden bepaald, ook de weergave van een histogram is mogelijk. Omdat de UCI-hardheidsmeter over een intern geheugen beschikt, kan de analyse van de meetgegevens na de meting via software plaatsvinden.
De teksten voor dit artikel zijn automatisch vertaald.
Met geheugenfunctie / sondes verwisselbaar / 136° Vickers diamant
De UCI-hardheidsmeter PCE-3500 dient voor de niet-destructieve hardheidsmeting van metalen componenten. De UCI-hardheidsmeter werkt volgens de Ultrasonic-contact-impedantie. Bij de UCI-procedure wordt een Vickers-diamant op de testsonde met eigen resonantie gestimuleerd. Door het indrukken van de testsonde wordt de trillingsfrequentie afhankelijk van de hardheid van het oppervlak en afhankelijk van de E-module van het materiaal en het contactoppervlak gedempt. Uit de resulterende frequentieverschuiving kan met inachtneming van een materiaalkarakteristiek de hardheid van het oppervlak worden bepaald.
De UCI-hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, met het oog is deze in het algemeen niet zichtbaar. Vanwege de geringe indringingsdiepte van de Vickers-diamant is het UCI-hardheidsapparaat bijzonder geschikt voor randlaaggeharde componenten zoals bijv. bij het nireren of inductieharden ontstaan. Typische toepassingen zijn te vinden bij stansgereedschap, persen, dunwandige onderdelen, tandwielen, turbinebladen, Nokkenasnaden of lasnaden. De UCI hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.
Na meting van de hardheid van een onderdeel toont het UCI hardheidsapparaat PCE 3500 verschillende statistische waarden zoals min./max. En gemiddelde waarden. Ook kunnen standaarddeviatie en andere coëfficiënt worden bepaald, ook de weergave van een histogram is mogelijk. Omdat de UCI-hardheidsmeter over een intern geheugen beschikt, kan de analyse van de meetgegevens na de meting via software plaatsvinden.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Meting volgens UCI-methode
- testen van HRC, HRB, HV, HB MPa,
- meetrichting 360°
- groot LCD-kleurendisplay
- met geheugenfunctie via SD-kaart
- verschillende testsondes aanpasbaar
- materiaalkarakteristiek vooraf gekalibreerd
- evaluatie via software mogelijk
Omvang van de levering
- 1x UCI-hardheidsmeter PCE-3500-10
- 1 x 10 N UCI-sonde
- 1 x 2 GB SD-kaart
- 1x USB-kabel
- 1 x PC-software
- 3 x AA-batterijen 6 V.
- 1x gebruiksaanwijzing
