Molex Male header, inbouw (standaard) Aantal rijen: 2 10897100 1 stuk(s) Bag

Pinheader, 5-polig, met haaks gebogen gouden pinnen en een zwarte kunststof behuizing, een typisch elektronisch onderdeel voor printplaten.

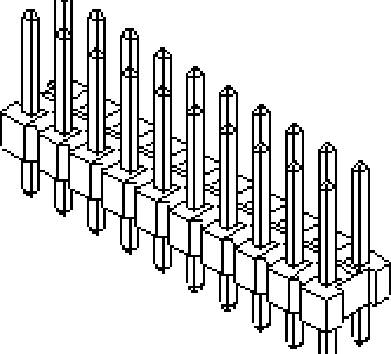

'Zwart-witte technische tekening van een pinnenlijst-connector met twee rijen verticale metalen pinnen in een kunststof basis.'
1/2
Afbeelding vergelijkbaar
Verpakkingswijze
Bag
Soortnaam
Male header, inbouw (standaard)
Aantal rijen
2
Totaal aantal polen
10
Rastermaat (RM)
2.54 mm
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 10 nov.
22507 Stuk(s)
Verkoop en verzending door  Conrad Electronic
Aantal
Min.: 200
Meervoud: 200
Totaal (€ 2,49 / Stuk)
€ 2,49
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

  • Inhoud 1 stuk(s)
  • Aantal rijen 2

Extra services en acties

Technische specificaties

  • Please review product datasheet for further information.

Bag

Soortnaam

Male header, inbouw (standaard)

Aantal rijen

2

Totaal aantal polen

10

Rastermaat (RM)

2.54 mm

Aansluiting

Solderen

Kleur (specifiek)

Zwart

Nominale spanning

250 V

Nominale stroom

3 A

Nominale stroom (afgerond)

3 A

Contactoppervlakte

Goud

Contactmateriaal

Koperlegering

Materiaal (behuizing)

Thermoplast, zeer temperatuurvast

Pinlengte (printplaat zijde)

2.72 mm

Deelbaar

Ja

Afm.

2.54mm Pitch

Insteekrichting

Loodrecht op de printplaat

Fabrikantnr.

10897100

Inhoud

1 stuk(s)

Maataanduidingen

2.54mm Pitch mm

Conform RoHS

Ja

Max. temperatuur

+105 °C

Min. temperatuur

-40 °C

Type

Molex MOL Power & Signal Sol.

Engineering Part No

A-70280-0085

Engineering Series Name

CGRID VT TH B/A HDR

Engineering Series No

70280

Bijzonderheden

Koppelbaar

Contactoppervlak connect

Goud

Contactoppervlak print

Tin

Coatingdikte print

2.032 µm

Coatingdikte connect

0.813 µm

Documenten en downloads

Datablad

Datablad 2446915 Molex Male header, inbouw (standaard) Aantal rijen: 2 10897100 1 stuk(s) Bag

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2446915 Molex Male header, inbouw (standaard) Aantal rijen: 2 10897100 1 stuk(s) Bag

Schakelschema

Schakelschema 2446915 Molex Male header, inbouw (standaard) Aantal rijen: 2 10897100 1 stuk(s) Bag

Omschrijving

2.54mm Pitch C-Grid Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76µm Gold (Au) Selective Plating, Tin (Sn) PC Tail Plating, 2.72mm PC Tail
