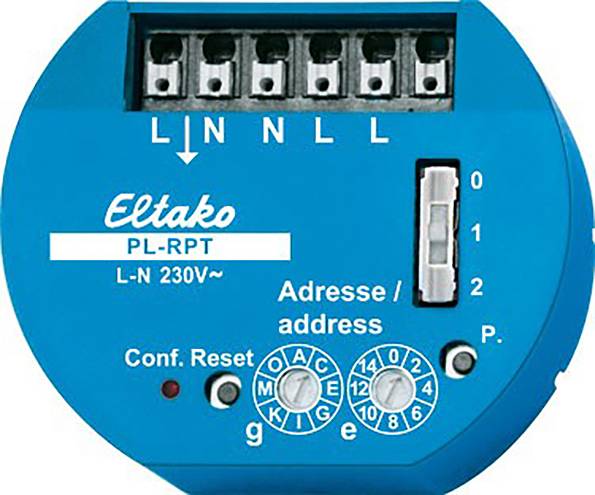

Eltako PL-RPT Powerline-Repeater Inbouw (in muur)

Powerline-repeater. 53x43mm, 25 mm diep, voor montage in 58mm-schakeldozen. Stand-byverlies slechts 0,5 watt. Met de repeater kunnen grotere bereiken worden bereikt. Bij kabellengtes >300 m wordt de repeater typisch in een verdeling tussen de sensor en actor geplaatst. De repeater herhaalt opdrachten van sensoren met hetzelfde adres g, e. Feedback van de actoren wordt niet herhaald. Voor de adrestoewijzing bevinden zich aan de voorkant twee draaischakelaars: De linker draaischakelaar bepaalt het groepsadres g met 16 alfabetische waarden van A tot P. De rechter draaischakelaar bepaalt het elementadres e met 16 numerieke waarden. Boven deze bevindt zich een schuifschakelaar als configuratieschakelaar met de standen 0, 1 en 2. Stand 0: Centrale opdrachten worden herhaald, afhankelijk van het adres e van de repeater. Bij adres g, e = 0 worden alleen centrale commando's herhaald. Stand 1: Bij adres g, e = 0 op de repeater worden alle commando's van groep g herhaald. Stand 2: Niet bezet. Adressen kunnen onder spanning of zonder spanning worden gewijzigd. Links van de draaischakelaars bevindt zich een rode LED, die alle activiteiten weergeeft. Daarnaast bevindt zich de reset-toets en rechts daarvan een Service pin (P). De bovenliggende aansluitklemmen zijn insteekklemmen voor kabeldiameters van 0,2mmm tot 1,5mmm.

De teksten voor dit artikel zijn automatisch vertaald.
