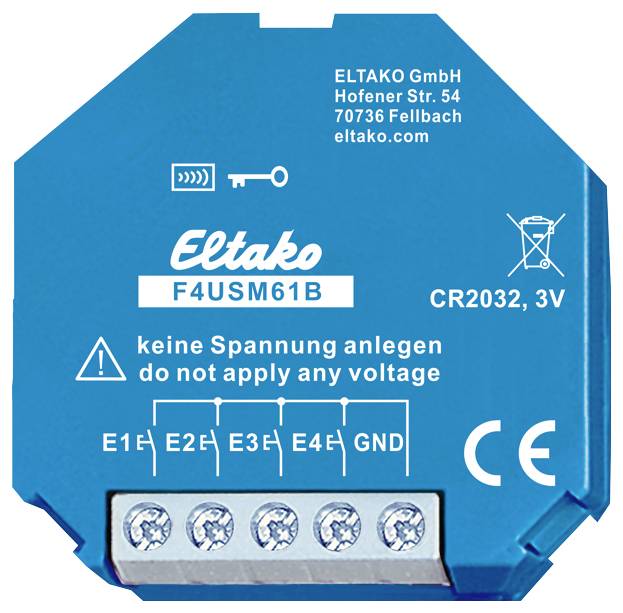

Eltako F4USM61B Zender Draadloos Inbouw (in muur of meubel) Bereik max. (in het vrije veld) 30 m

Draadloze 4-voudige universele zendmodule. Met antenne aan de binnenkant. Met batterij (levensduur 5-8 jaar). Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Deze draadloze zendmodule heeft vier kanalen en kan daarmee als een 4-kanaals radiografische toets radiotelegrammen naar de Eltako-gebouwenradio verzenden. E1 brengt een radiotelegram zoals wip boven indrukken van een radiografisch apparaat met een wip, E2 als wip onder drukken (resp. telkens rechter wip van een radiografisch apparaat met dubbele wip), E3 als linker wip boven indrukken van een radiografisch apparaat met een dubbele wip en E4 als linker wip onder drukken van een radiografisch apparaat met een dubbele wip. Het telegram bij het openen van de stuurcontacten is identiek aan de draadloze toets loslaten. De stuuringangen kunnen met binnenliggende jumpers voor toets (levertoestand), raam-deurcontacten of bewegingsmelder worden geactiveerd. Met een kabellengte van maximaal 10 meter kunnen ook conventionele toetsen, raam-deurcontacten of potentiaalvrije bewegingsmelder-contacten op de klemmen E1, E2, E3 en E4 worden aangesloten. De tegenpool is telkens de klem GND. Let op! Geen spanning aanleggen. De elektronica wordt door een interne knoopcel CR2032 gevoed. Voor het activeren van de batterijvoeding door het uittrekken van een isolatiestrip en het vervangen van de batterij moet de behuizing worden geopend. Dit is ook nodig voor de keuze van de modi. Voor het openen van de behuizing met een schroevendraaier het deksel van de lipjes ontgrendelen en verwijderen.

De teksten voor dit artikel zijn automatisch vertaald.
