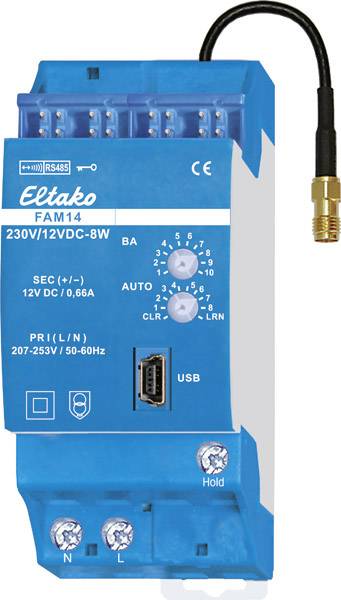

Eltako FAM14 Antennemodule Draadloos DIN-rails Bereik max. (in het vrije veld) 30 m
EAN:
Fabrikantnummer:
Artikelnummer:
56 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 107,43 / Stuk)
€ 107,43
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
Antennemodule
- Serie
Eltako
- Afm.
(b x h x d) 128.0000 x 90.0000 x 45.0000 mm
- Stroomvoorziening
werkt op het lichtnet
- Voedingsspanning
230 V
12 V
- Montagewijze
DIN-rails
- Gegevensoverdracht (Smart Home)
Draadloos
- Frequentie
868 MHz
30 m
- Breedte
128.0000 mm
- Hoogte
90.0000 mm
- Diepte
45.0000 mm
- Basisstation
Niet noodzakelijk, optioneel voor bediening op afstand
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- Gewicht
0.0550 kg
- Aantal kanalen
126 geïntegreerde uitgangskanalen, 128 geïntegreerde ingangskanalen
- Kleur (specifiek)
Meerdere kleuren
DRA (DIN-rail adaptor)
230 V
FALSE
FALSE
TRUE
FALSE
2
None
1
FALSE
FALSE
FALSE
126
128
FALSE
- UKCA
n.v.t.
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162171 Eltako FAM14 Antennemodule Draadloos DIN-rails Bereik max. (in het vrije veld) 30 m
Omschrijving
Draadloze antennemodule voor de Eltako RS485-bus met verwisselbare antenne. Met geïntegreerde schakelnetadapter 12 V DC/8 W. Bidirectioneel. Gecodeerde draadloze verbinding. Stand-byverlies slechts 1 watt. Indien nodig kan een draadloze antenne FA250 of FA200 worden aangesloten. Serie-inbouwapparaat voor montage op draagrail. 36 mm breed, 58 mm diep. Voedingsspanning 230 V. 2 afsluitweerstanden met opdruk om vast te klikken, 1/2 TE, 3 jumpers 1 TE (waarvan 1 vervanging), 2 jumpers 1/2 TE (waarvan 1 vervanging) en een jumper-montagetool SMW14 worden meegeleverd. De draadloze antennemodule FAM14 ontvangt en controleert alle signalen van de draadloze zender en repeater in zijn ontvangstbereik. Deze worden via een RS485-interface aan nageschakelde RS485-bus-schakelsturingen doorgegeven: tot 126 kanalen kunnen op de RS485-bus worden aangesloten. Dwarsbedrading bus en stroomvoorziening met jumper. Op de laatste actuator moet de meegeleverde tweede afsluitweerstand worden aangesloten. Er kunnen tot 128 gecodeerde sensoren worden geïntegreerd. Mini-USB voor het aansluiten van een PC om een apparatenlijst te maken, om de actuatoren te configureren met behulp van de PC-software PCT14 en om back-ups te maken. Een code voor het downloaden van PCT14 via de Eltako homepage is bij de FAM14 meegeleverd. Bij een belasting van meer dan 50% van het nominale vermogen van 8 W moet aan de linkerkant een halve module ventilatieafstand gecreëerd worden met het afstandsstuk DS14.
