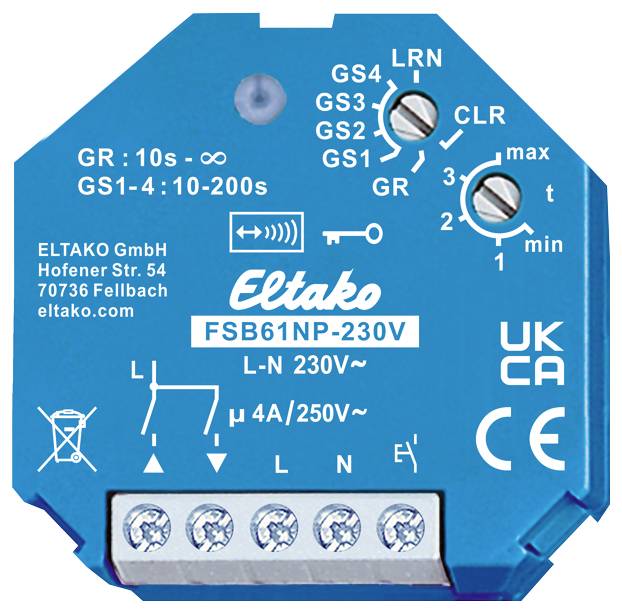

Eltako FSB61NP-230V Jaloezie- en rolluikactor Draadloos Schaduwelement Inbouw (in muur)

Draadloze actuator 230 V. 1+1 NO-contact, niet potentiaalvrij 4A/250V/AC, voor rolluiken en zonneweringselementen. Gecodeerde draadloze, bidirectionele draadloze en repeater-functie inschakelbaar. Stand-by verlies slechts 0,9 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 33 mm diep. Voedings-, schakel- en stuurspanning lokaal 230V. Bij uitval van de voedingsspanning wordt beslist uitgeschakeld. Naast de draadloze stuuringang via een interne antenne kan deze radiografische actor ook met een eventueel daarvoor gemonteerde conventionele 230V-stuurknop lokaal worden bestuurd. Vanaf de productieweek 36/19 kan via de diode RTD (poling naar wens) een richtingstester voor AB worden aangesloten. Een andere richtingstester voor op wordt direct op de stuuringang aangesloten. Bij de 1e Stuurimpuls uit schakelt de FSB61 de stuuringang om naar richtingstoetsen. Om de stuuringang A1 weer naar 'universele toets' te schakelen, moet de voedingsspanning kort worden uitgeschakeld. Er kunnen gecodeerde sensoren worden ingeleerd. Er kan bidirectionele draadloze en/of een repeater-functie worden ingeschakeld. Elke statuswijziging en ontvangen centrale stuurtelegrammen worden dan met een radiografisch telegram bevestigd. Dit draadloze telegram kan in andere actoren, de GFVS-software en in universele displays worden ingeleerd. Met de bovenste draaischakelaar worden in de stand LRN tot 35 radiotoetsen toegewezen, waarvan één of meer centrale besturingstoets. Daarna wordt daarmee de gewenste functie van deze stroomstoot-groepsschakelaar gekozen: GS1 = groepsschakelaar met toetsbesturing en terugvalvertraging in seconden. Er kan zowel een radiotoets met de functie op-stop-stop als universele toets worden ingeleerd, als een radiotoets als richtingstester. Met een tastimpulus boven wordt de schakelpositie op gericht geactiveerd. Met een tastimpulus onder wordt de schakelpositie AB gericht geactiveerd. Een andere tastimpulus in dezelfde richting onderbreekt het verloop onmiddellijk. Bij een tastimpulus in de andere richting wordt echter gestopt en na een pauze van 500 ms in de tegenovergestelde rijrichting omgeschakeld. Centrale besturing dynamisch met en zonder prioriteit kan worden uitgevoerd. GS2 = groepsschakelaar zoals GS1, centrale knop altijd zonder prioriteit. GS3 = groepsschakelaar zoals GS2, bovendien met dubbelklik-omkeerfunctie voor de lokale toets en een overeenkomstig ingeleerde draadloze toets als universele toets: Na het dubbelklikken beweegt de jaloezie in de tegenovergestelde richting, tot deze met een korte tik wordt gestopt. GS4 = groepsschakelaar zoals GS2, bovendien met tip-omkeerfunctie: De stuurknop werkt eerst statisch. Het relais wordt geactiveerd, zolang de toets wordt getipt, zodat een jaloezie met korte impulsen in de tegenrichting kan worden gedraaid. GR = groepsrelais. Zolang een draadloze toets gesloten is, is een contact gesloten, daarna wordt het weer geopend. Bij het volgende radiosignaal sluit het andere contact enz. Beschachtingsscènes-besturing: Met een stuursignaal van een als scènetoets ingeleerde toets met dubbele wip kunnen tot 4 eerder opgeslagen AB-looptijden worden opgeroepen. Bij besturing via de GFVS-software kunnen rijcommando's voor omhoog en omlaag met de exacte rijtijd worden gestart. Omdat de actor na elke activiteit, ook bij het door toets ingesoldeerd rijden, exact de gereden tijd terugmeldt, wordt de positie van de beschadingsfunctie in de GVS-software altijd correct weergegeven. Bij het bereiken van de eindposities boven en onder wordt de positie automatisch gesynchroniseerd. Als een draadloze buiten-helderheidssensor naast een scènetoets is ingeleerd, worden de ingeleerde scènes 1, 2 en 4 afhankelijk van de helderheid van het buitenbeeld automatisch uitgevoerd. Met de onderste draaischakelaar wordt de terugvalvertraging in de stand stop in seconden ingesteld. De vertragingstijd moet daarom minstens zo lang worden gekozen als het beslag of de rolluiken nodig hebben om van de ene eindpositie naar de andere te komen. Als een draadloos raamdeurcontact FTK of raamdeursensor FFG7B-rw wordt ingeleerd, is bij geopende deur een buitenbeveiliging ingesteld, die centraal en scène- omlaag voorkomt. De LED begeleidt het inleerproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik radiografische stuurcommando's door kort oplichten weer.

De teksten voor dit artikel zijn automatisch vertaald.
