Chauvin Arnoux C.A 6113 Installatietester VDE-norm 0100, 0105, 0413 kopen ? Conrad Electronic

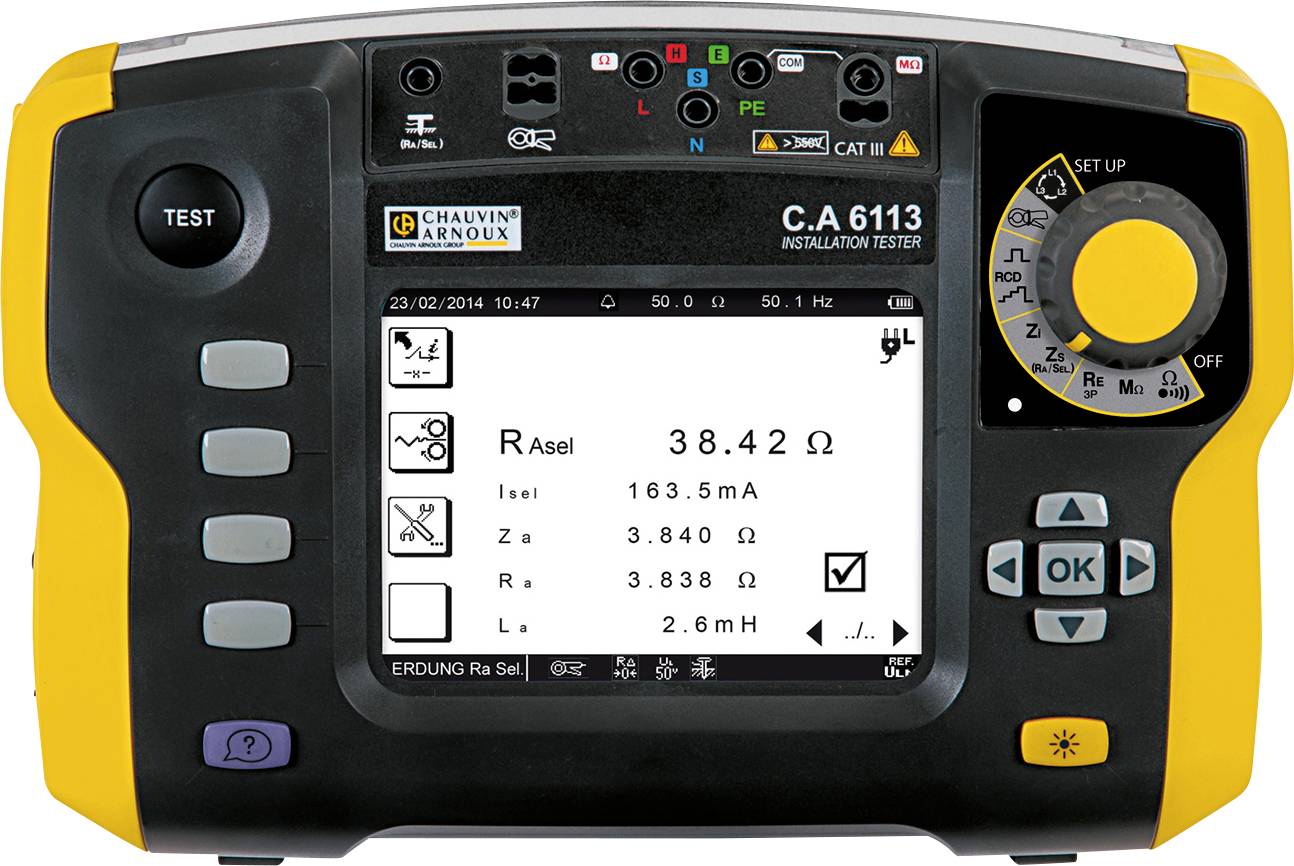

Een installatiemeetapparaat met een digitaal display toont weerstandsmetingen in ohm. Bedieningselementen en draaiknop zijn zichtbaar.

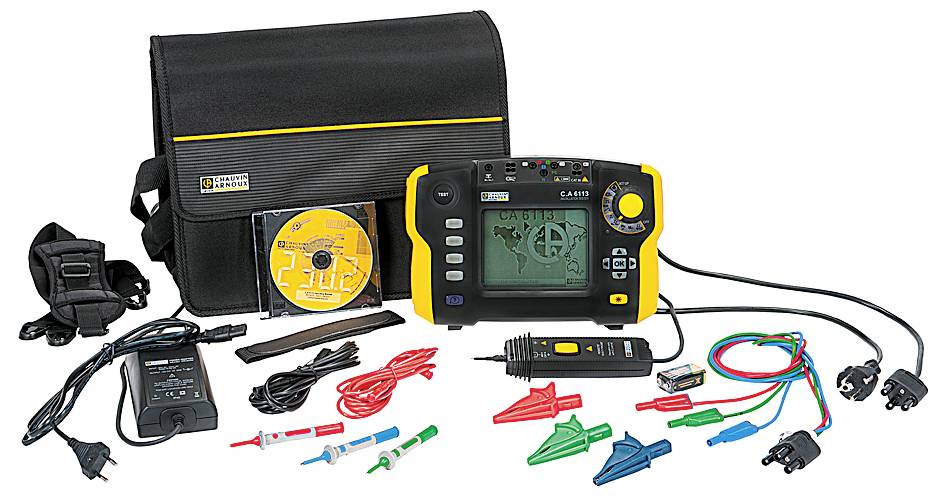

Een multimediaal meetapparaat-set met een digitaal display. Accessoires zoals kabels, oplader en draagtas zijn inbegrepen.

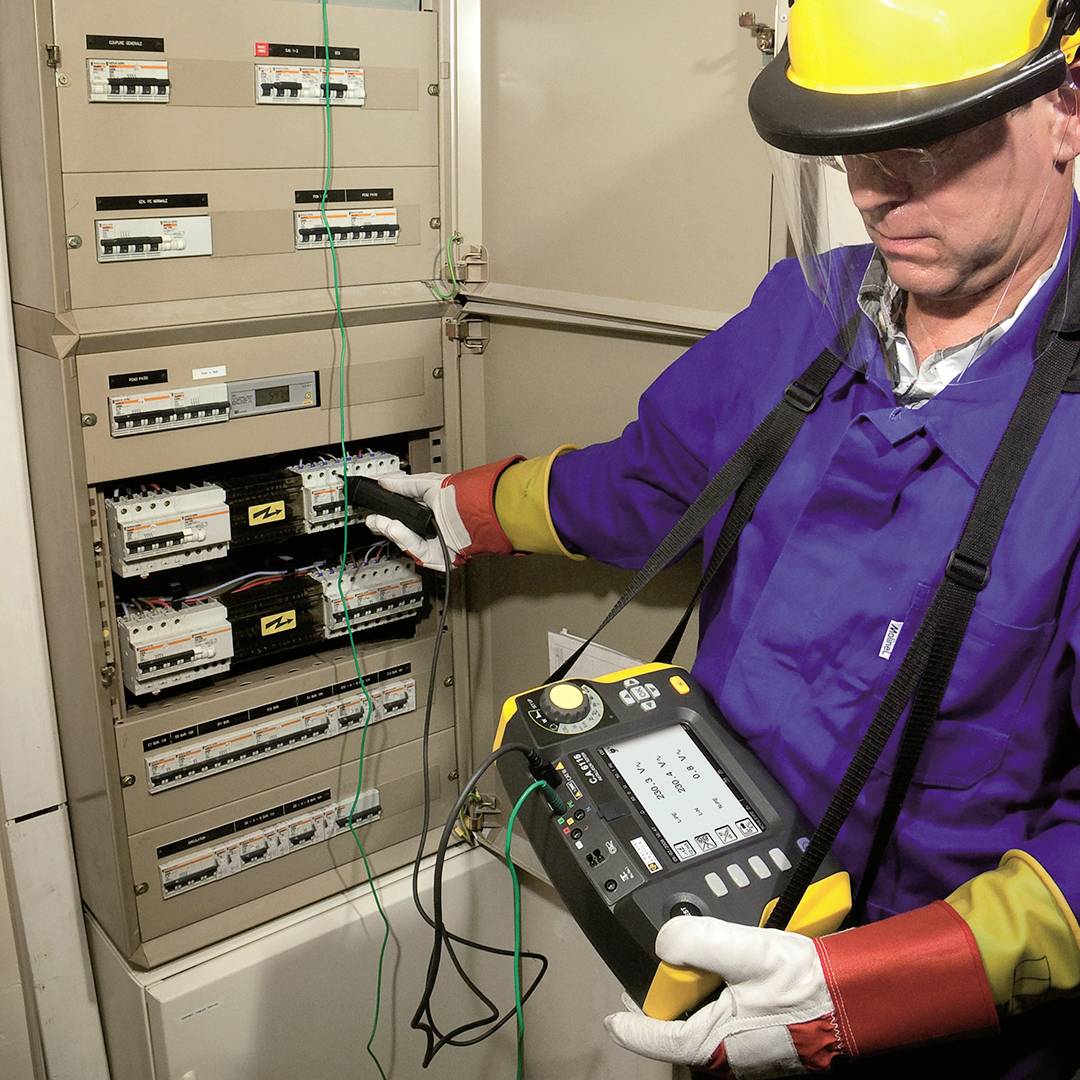

Een technicus in beschermende uitrusting controleert elektrische schakelborden met een meetapparaat. Veiligheidsmaatregelen worden in acht genomen.

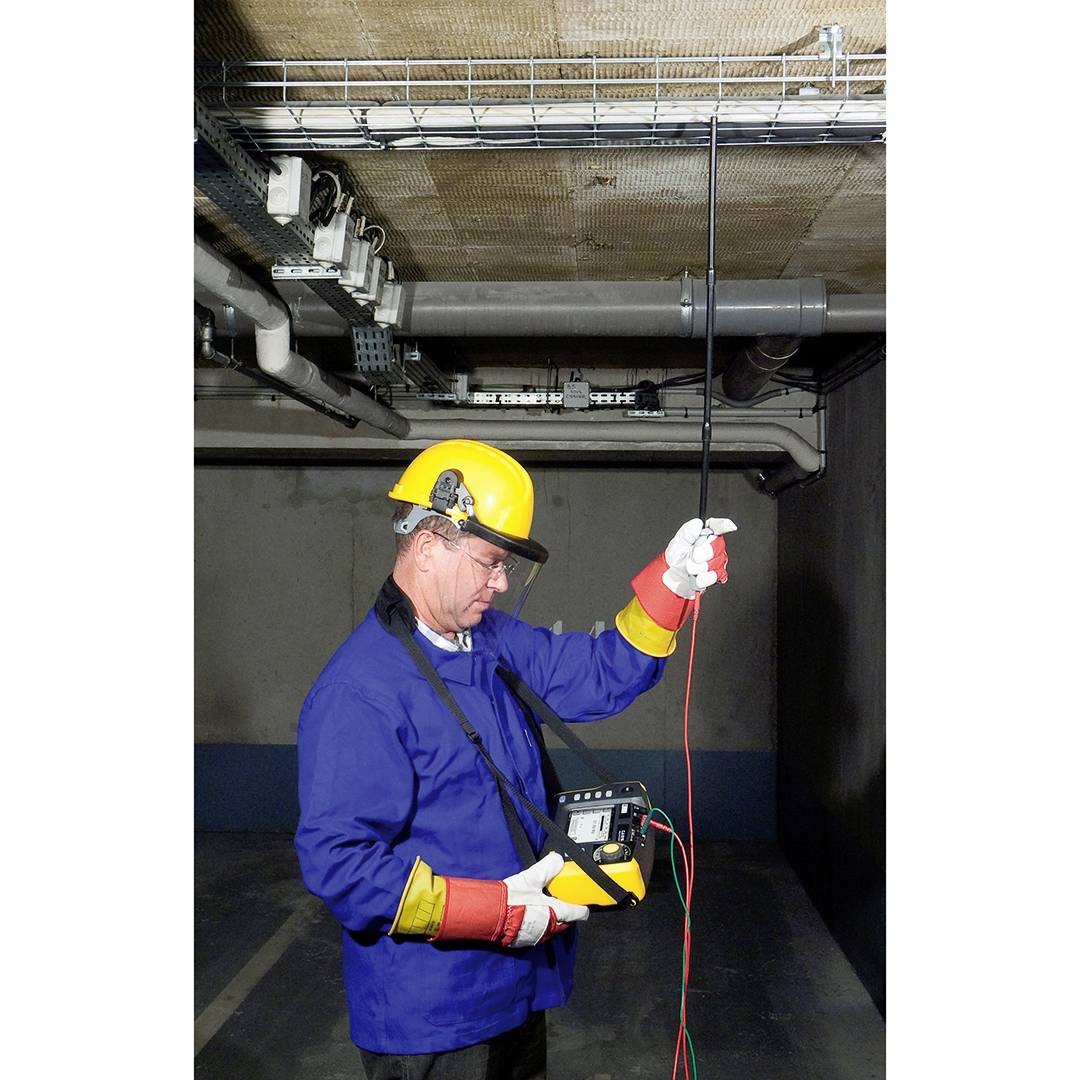

Een werknemer in beschermende kleding en helm meet met een apparaat de elektrische spanning in een kabel in een industriële ruimte.

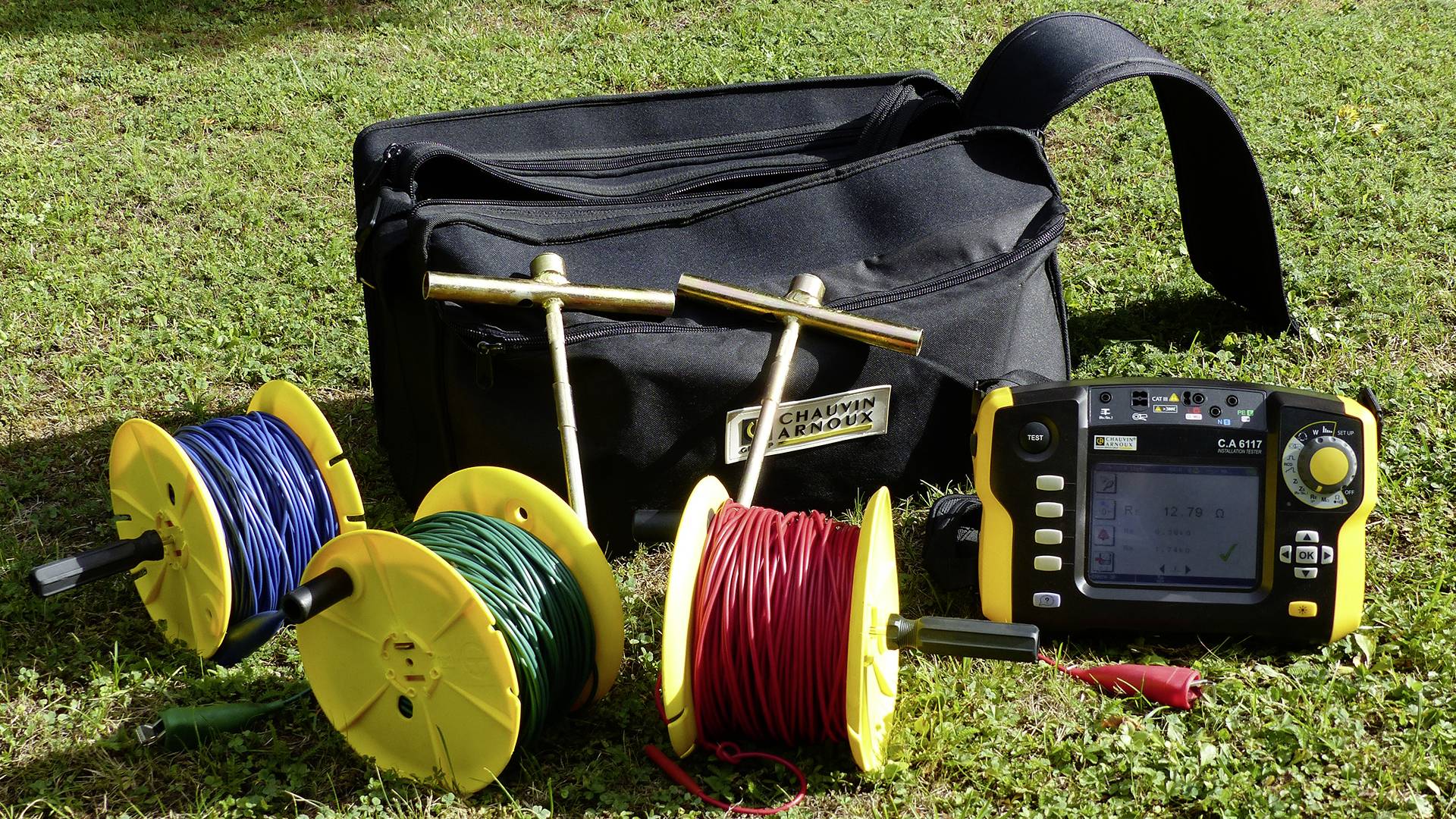

Een zwarte tas, drie kabelspoelen in blauw, groen en rood, en een elektronisch meetinstrument op een weide; uitrusting voor veldmetingen.

1/5

Datasheet (PDF)

Leverbaar wo. 16 sep.

1 Stuk(s)

Bekijk alternatieven

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.417,36 / Stuk)

€ 1.417,36

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Installatietester C.A 6113

17-in-1-functionaliteit
600 V / CAT III
Testen conform de volgende internationale normen: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Geschikt voor alle voedingssystemen: TT, TN- of IT
Controle van RCD/FI type AC, A, B
Zekeringstabel geïntegreerd
Li-ion accu

Technische specificaties

DOORGANGSTEST / WEERSTANDSMETING: nominaal / meetbereik / resolutie: > 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% van de weergave + 2 digits)
12 mA / 39,99 Ω en 399,9 Ω / 0,01 en 0,1 Ω /± (1,5% van de weergave + 5 digits) met akoestisch signaal
Meetbereik / resolutie / nauwkeurigheid: 4 kΩ / 1 Ω / ± (1,5% van de weergave + 5 digits)
40-400 kΩ / 10-100 Ω / ± (1,5% van de weergave + 2 digits)
ISOLATIEWEERSTANDSMETING: nominale spanning Utest: 50 / 100 / 250 / 500 / 1000 V DC
Meetbereik / resolutie / nauwkeurigheid: 0,01 MΩ tot 2 GΩ / 10 kΩ tot 1 MΩ / ± (5% van de weergave + 3 digits)
Kortsluitstroom: ≤ 3 mA
AARDINGSMETING: DRIEPOLIGE AARDINGSMETING: 0,50 Ω tot 40 Ω / 0,01 Ω / ± (2% van de weergave + 10 digits)
40 Ω tot 15 kΩ / 0,1 Ω tot 1 Ω / ± (2% van de weergave + 2 digits)
Meetbereik / resolutie / nauwkeurigheid: 15 kΩ tot 40 kΩ / 10 Ω / ± (10% van de weergave + 2 digits)
Verdere gegevens: weerstandsmeting van de hulpsensoren RH & RS (tot 40 kΩ)
Ufk: volgens SEV 3569
SELECTIEVE aardingstest (1 sonde): 0,20 Ω tot 39,99 Ω - 40 Ω tot 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % van de weergave +10 digits) isolatie met tang LUSIMPEDANTIEMETING (Zs (L-PE) en Zi (L-N resp. L-L)) - AARDINGSTEST ONDER SPANNING (1 SONDE): AARDINGSMETING IN BEDRIJF
Bedrijfsspanning van het systeem / frequentie: 90 V tot 500 V / 15,8 tot 17,5 Hz - 45 Hz tot 65 Hz
Hoge teststroom met FI/RCD-activering (TRIP) Zs (L-PE) & Zi (L-N resp. L-L)
Meetbereik / resolutie / nauwkeurigheid: max. teststroom 7,5 A
(0,050) 0,100 Ω tot 0,5 Ω / 0,001 Ω / ± (10% van de weergave + 20 digits) 0,5 Ω tot 3,999 Ω / 0,001 Ω / ± (5% van de weergave + 20 digits)
3,999 tot 39,99 Ω / 0,01 Ω / ± (5% van de weergave + 2 digits)
39,99 Ω tot 399,99 Ω / 0,1 Ω / ± (5% van de weergave + 2 digits)
Zonder FI/RCD-activering (NO TRIP) (alleen Zs (L-PE)): teststroom: naar keuze 6 mA – 9 mA – 12 mA
0,20 Ω tot 0,99 Ω / 0,01 Ω / ± (15% van de weergave + 10 digits)
1,00 tot 1,99 Ω / 0,01 Ω / ± (15% van de weergave + 3 digits)
2,00 tot 39,99 Ω / 0,01 Ω / ± (10% van de weergave + 3 digits)
40,00 Ω tot 399,9 Ω / 0,1 Ω / ± (5% van de weergave + 2 digits)
400 tot 3 999 Ω / 1 Ω / ± (5 % van de weergave + 2 digits)
Berekening kortsluitstroom Ik (PFC (Zs)), I Sc PSCC (Zi): lekstroom en kortsluitstroom: 0,1 A tot 20 kA
Zekeringstabel in apparaat: ja
Spanningsval ΔU% (Zi): -40% tot +40%
Verdere gegevens: meting van de ohmse en inductieve aandelen van de impedanties Zs en Zi
VERDERE METINGEN: stroom met stroomtang C177/C177A: 5,0 mA tot 199,9 A (C177A)
Stroom via stroomtang MN77: 0 tot 550 V AC/DC / DC en 15,8 tot 500 Hz
Spanning: 0 tot 550 V AC/DC / DC en 15,8 tot 500 Hz
Frequentie: 10 tot 500 Hz
Fasevolgorde van buitengeleiders 20 tot 500 V AC.

Soortnaam: Installatietester

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT III 600 V
CAT VI 300 V

Interfaces: Geen

Afm.: (b x h x d) 280 x 190 x 128 mm

Gewicht: 2.2 kg

: IP53

Meetbereik (VDE): Weerstand van de beschermingsgeleider
Isolatieweerstand
Lekstroom
Aardingsstroom
Contactstroom
Spanning

DIN-norm: DIN IEC 60364
DIN EN 61557

Weergave: Digitaal (LCD)

Breedte: 280 mm

Hoogte: 190 mm

Testprocedure: Handmatig

Spanningsverzorging: Werkt op batterij(en)

Geheugen: Nee

Type: C.A 6113

VDE-norm: 0100
0105
0413

Diepte: 128 mm

Documenten en downloads

Datablad

Datablad 1270997 Chauvin Arnoux C.A 6113 Installatietester VDE-norm 0100, 0105, 0413

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1270997 Chauvin Arnoux C.A 6113 Installatietester VDE-norm 0100, 0105, 0413

Omschrijving

Multifunctionele installatietester. Veiligheid voor uw elektrische installaties dankzij een krachtig multifunctioneel apparaat

Uitvoering

Testen conform de internationale normen: DIN VDE 0100-600/DIN VDE 0105-100/DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Betrouwbare en eenvoudige aansluittechniek dankzij de contextgevoelige help voor elke functie, die ook aansluitschema's bevat
Geschikt voor alle netsystemen: TT, TN of IT
Controle van RCD/FI type A en AC
Geïntegreerde zekeringstabel voor snel aflezen van de resultaten op het apparaat
Een Li-ion-accu geeft het apparaat meer autonomie
Metingen: spanning, stroom met tang, vermogen, golfvormen en harmonischen
Meting van de spanningsval voor een juiste dimensionering van de kabeldiameter
Shunt-meting resolutie 1 mΩ
3 opslagniveaus multifunctionele installatietester 600 V CAT III
17 functies in 1 apparaat.

Omvang van de levering

Installatietester C.A 6113
Transporttas
Netvoeding/oplader type 2
Accupack NiMH35KW
1x 3-polige meetkabel met 3 veiligheidsmeetaders (rood, blauw en groen)
3x testpunt Ø 4 mm (rood, blauw en groen)
3x krokodilklem (rood, blauw en groen)
2x veiligheidsmeetleiding 3 m (haaks-recht, rood en zwart)
1x 3-polige Euro-netkabel
1x 2-polige Euro-netkabel
1x sonde voor afstandsbediening
1x draaglus
1x screenprotector voor beeldscherm (reeds aangebracht)
1x draagriem voor handsfree werken (4 punten)
Gebruiksaanwijzing op CD (6 talen)
Veiligheidsinformatieblad (20 talen)

Opmerkingen

Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
