Telegärtner 100027652 100027652 SMA-connector Bus, inbouw horizontaal 50 Ω 1 stuk(s) Single kopen ? Conrad Electronic

Gouden rechthoekige coaxiale stekker met drie aansluitpinnen, geschikt voor het verbinden van kabels in elektronische apparaten.

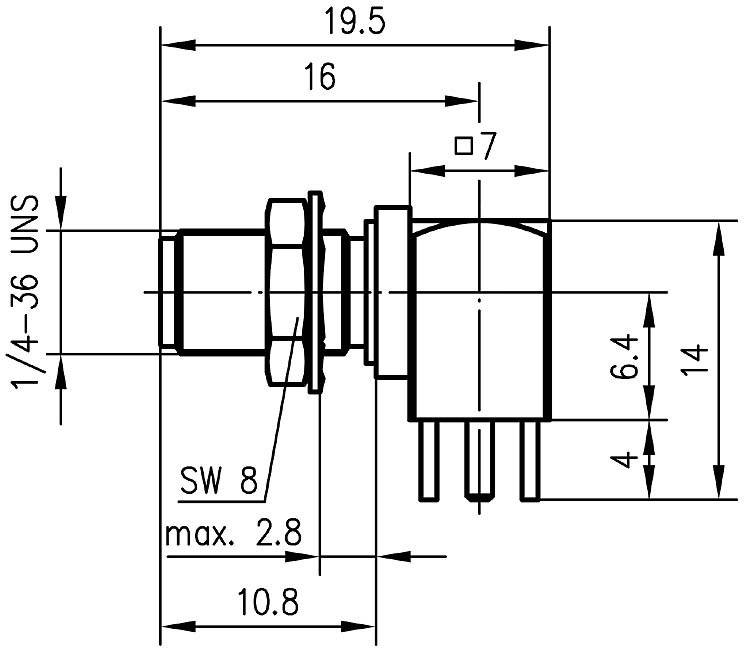

Technische tekening van een stekkerverbinding met afmetingen in mm: lengte 19,5, breedte 16, hoogte 14. Verschillende andere maten zijn vermeld.

1/2

Verpakkingswijze

Single

Soortnaam

SMA-connector

Bouwtype

Bus, inbouw horizontaal

Impedantie

50 Ω

Aansluiting

Datasheet (PDF)

Leverbaar ma. 21 sep.

34 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMA-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Technische specificaties

Inbouwmaat: Z25/Z55

: Single

Soortnaam: SMA-connector

Bouwtype: Bus, inbouw horizontaal

Impedantie: 50 Ω

Aansluiting: Print

Inhoud: 1 stuk(s)

Inbouw-Ø: 7.2 mm

Materiaal (behuizing): Messing, verguld

Fabrikantnr.: 100027652

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Verguld

Conform RoHS: Ja

Temperatuurbereik: -55 - +155 °C

Type: 100027652

Soort sluiting: Schroef

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1090940 Telegärtner 100027652 100027652 SMA-connector Bus, inbouw horizontaal 50 Ω 1 stuk(s) Single

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090940 Telegärtner 100027652 100027652 SMA-connector Bus, inbouw horizontaal 50 Ω 1 stuk(s) Single

Omschrijving

De SMA-serie omvat heel vaak gebruikte coax-aansluiting met schroefdraad gewricht. Ze kunnen worden gebruikt bij een frequentie van 18 GHz per model. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex en semi-rigide kabels. De printplaat connector van de SMA serie zijn verkrijgbaar als soldeer of gat perspassing. Kabels zijn aangesloten volgens het ontwerp voor krimpen terminals of solderen. SMA connectoren worden onder meer gebruikt in de mobiele, in satellieten en metrologie.
