Telegärtner 100027634 100027634 SMA-connector Stekker, haaks 50 Ω 1 stuk(s) kopen ? Conrad Electronic

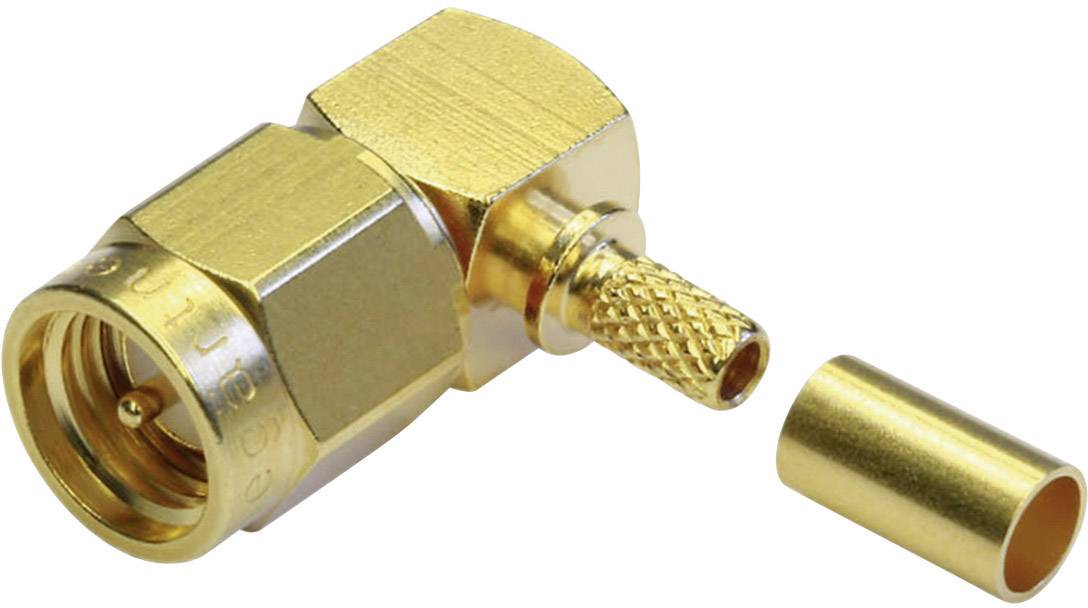

Een goudkleurige SMA-stekker met een afneembare huls, typisch voor antenne-aansluitingen in elektronische apparaten.

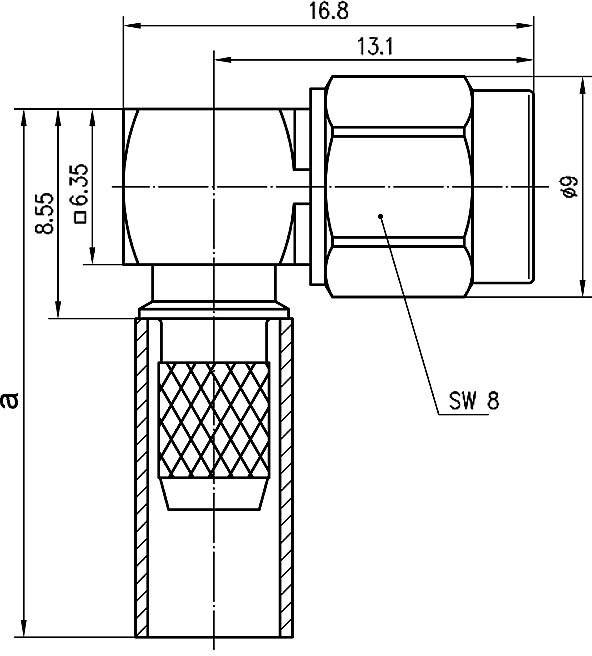

Technische tekening van een hoekverbinding met afmetingen. Toont zij- en vooraanzicht met afmetingen in millimeters.

1/2

Kabelgroep

RG 316/U

Soortnaam

SMA-connector

Bouwtype

Stekker, haaks

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Leverbaar ma. 21 sep.

59 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 6,19 / Stuk)

€ 6,19

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMA-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Informatie over

Kabelconfectie

Technische specificaties

De SMA-serie is een zeer populaire coaxconnector met schroefdraadkoppeling en kan worden gebruikt tot frequenties van meer dan 18 GHz (afhankelijk van het type). De impedantie wordt geregeld bij 50 ohm.SMA-toepassingen omvatten communicatie-, satelliet- en testapparatuur.

Kabelgroep: RG 316/U

Soortnaam: SMA-connector

Bouwtype: Stekker, haaks

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 2.60 mm

Materiaal (behuizing): Messing, verguld

Fabrikantnr.: 100027634

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Beryllium/koper

Conform RoHS: Ja

Temperatuurbereik: -55 - +155 °C

Type: 100027634

Soort sluiting: Schroef

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1090953 Telegärtner 100027634 100027634 SMA-connector Stekker, haaks 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090953 Telegärtner 100027634 100027634 SMA-connector Stekker, haaks 50 Ω 1 stuk(s)

Omschrijving

De SMA-serie omvat heel vaak gebruikte coax-aansluiting met schroefdraad gewricht. Ze kunnen worden gebruikt bij een frequentie van 18 GHz per model. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex en semi-rigide kabels. De printplaat connector van de SMA serie zijn verkrijgbaar als soldeer of gat perspassing. Kabels zijn aangesloten volgens het ontwerp voor krimpen terminals of solderen. SMA connectoren worden onder meer gebruikt in de mobiele, in satellieten en metrologie.
