Telegärtner 100024698 100024698 SMA-connector Bus, recht 50 Ω 1 stuk(s) kopen ? Conrad Electronic

Een goudkleurige coaxiale stekker met afneembare huls, vaak gebruikt in communicatieapparatuur, ligt op een wit oppervlak.

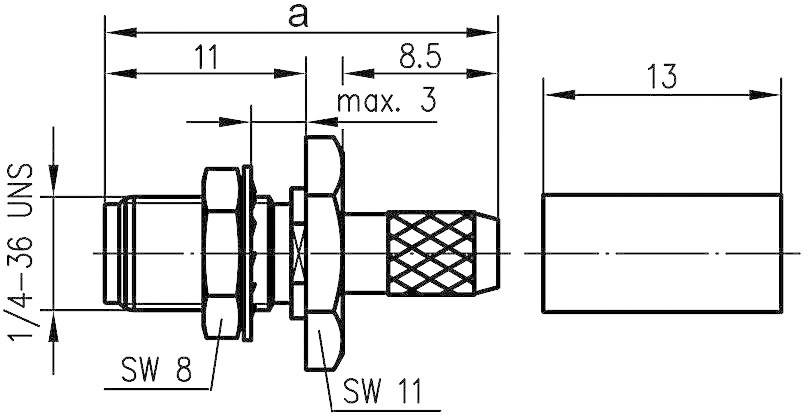

Technische tekening van een stekkerverbinding met afmetingen: Lengte 13, Breedte 8,5, Schroefdraad 1/4-36 UNS, SW 8 en SW 11, maximale diameter 3.

1/2

Kabelgroep

RG 316/U

Soortnaam

SMA-connector

Bouwtype

Bus, recht

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 50

Meervoud: 50

Totaal (€ 10,74 / Stuk)

€ 537,00

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMA-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Extra services en acties

Technische specificaties

Inbouwmaat: Z27
Met afdichtring

Kabelgroep: RG 316/U

Soortnaam: SMA-connector

Bouwtype: Bus, recht

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 2.60 mm

Inbouw-Ø: 27 mm

Fabrikantnr.: 100024698

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Verguld

Conform RoHS: Ja

Temperatuurbereik: -55 - +155 °C

Type: 100024698

Soort sluiting: Schroef

Kabel-Ø: 2.6 mm

Documenten en downloads

Datablad

Datablad 1090942 Telegärtner 100024698 100024698 SMA-connector Bus, recht 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090942 Telegärtner 100024698 100024698 SMA-connector Bus, recht 50 Ω 1 stuk(s)

Omschrijving

De SMA-serie omvat heel vaak gebruikte coax-aansluiting met schroefdraad gewricht. Ze kunnen worden gebruikt bij een frequentie van 18 GHz per model. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex en semi-rigide kabels. De printplaat connector van de SMA serie zijn verkrijgbaar als soldeer of gat perspassing. Kabels zijn aangesloten volgens het ontwerp voor krimpen terminals of solderen. SMA connectoren worden onder meer gebruikt in de mobiele, in satellieten en metrologie.
