Name: Telegärtner 100023474 100023474 BNC-connector Stekker, recht 75 Ω 1 stuk(s)
Brand: Telegärtner
SKU: 1366545
Availability: InStock

BNC-connector en huls, met een metalen behuizing en gekartelde schroefring, voor coaxkabel, wordt vaak gebruikt in audio-/videoapparatuur.

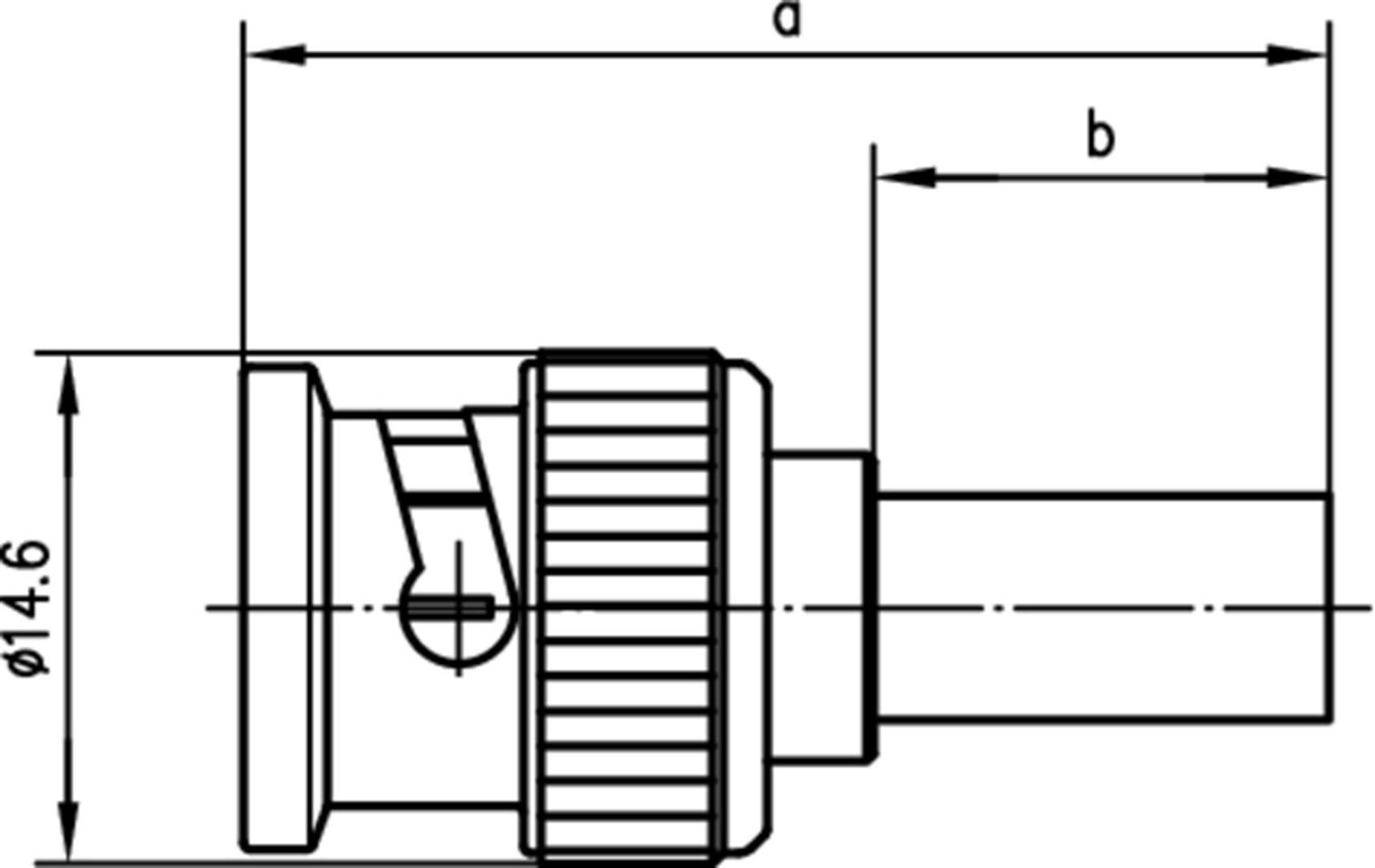

Technische tekening van een stekkerverbinding met afmetingen: diameter ø14,6, lengte 'a' en 'b' aangegeven. Vooraanzicht en doorsnede weergegeven.

1/2

Afbeelding vergelijkbaar

Kabelgroep

Draka 0.8/3.7 AF

Soortnaam

BNC-connector

Bouwtype

Stekker, recht

Impedantie

75 Ω

Aansluiting

Crimpen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 3 nov.

61 Stuk(s)

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 8,49 / Stuk)

€ 8,49

incl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Alternatief product van TRU COMPONENTS

TRU COMPONENTS 1579271 BNC-connector Stekker, recht 75 Ω 1 stuk(s)

Leverbaar di. 3 nov.

Verzending door Conrad Electronic

€ 4,29

incl. btw excl.

Highlights & Details

BNC-kabelstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Kabelgroep: Draka 0.8/3.7 AF

Soortnaam: BNC-connector

Bouwtype: Stekker, recht

Impedantie: 75 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 5.90 mm

Frequentie (max.): 4 GHz

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023474

Isolatiemateriaal: PE

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023474

Soort sluiting: Bajonet

Kabel-Ø: 5.9 mm

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Kabelgroep

Aansluiting

Kabel-Ø

Soortnaam

Impedantie

Telegärtner 100023301 100023301 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1366643

Leverbaar di. 3 nov.

4 Stuk(s)

Verzending door Conrad Electronic

Stekker, haaks

RG 316/U

Schroeven

2.70 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,99^*

Telegärtner 100023303 100023303 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366268

Leverbaar di. 3 nov.

69 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

RG 142 B/U

Crimpen

5 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,49^*

Telegärtner 100023304 100023304 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1090886

Leverbaar di. 3 nov.

98 Stuk(s)

Verzending door Conrad Electronic

Stekker, haaks

RG 316/U

Crimpen

2.60 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,99^*

Telegärtner 100023305 100023305 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090850

Leverbaar di. 3 nov.

7 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

RG 58

Crimpen

4.95 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,99^*

Telegärtner 100023312 100023312 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090849

Leverbaar di. 3 nov.

56 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

RG 316

Crimpen

2.60 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,99^*

Telegärtner 100023314 100023314 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366772

Leverbaar di. 3 nov.

4 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

G 022 32

Crimpen

3 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,49^*

Telegärtner 100023316 100023316 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090844

Leverbaar vr. 6 nov.

Verzending door Conrad Electronic

Stekker, recht

H155

Crimpen

5.90 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,99^*

Telegärtner 100023319 100023319 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090847

Leverbaar di. 3 nov.

35 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

RG 213

Crimpen

10.30 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

Telegärtner 100023320 100023320 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366785

Leverbaar di. 3 nov.

49 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

RG 214/U

Crimpen

10.80 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090845

Leverbaar di. 3 nov.

58 Stuk(s)

Verzending door Conrad Electronic

Stekker, recht

LMR 400

Crimpen

10.30 mm

BNC-connector

50 Ω

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

Documenten en downloads

Datablad

Datablad 1366545 Telegärtner 100023474 100023474 BNC-connector Stekker, recht 75 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1366545 Telegärtner 100023474 100023474 BNC-connector Stekker, recht 75 Ω 1 stuk(s)

Omschrijving

De serie BNC omvat de meest gebruikte coaxiale stekkerverbindingen, die tot een frequentie van 4 GHz worden gebruikt. Zij beschikken over een bajonetsluiting en worden in de uitvoeringen met 50 Ω en 75 Ω golfweerstand aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie BNC zijn als soldeer- of inperstypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie BNC worden voor signaal-, data- en video-overdracht gebruikt.
