TAMS Elektronik 51-04156-01-C Schaduwstationsbesturing Kant-en-klare module Spoormodule kopen ? Conrad Electronic

Een groene printplaat met verschillende elektronische componenten, waaronder relais, condensatoren en aansluitingen. Geschikt voor elektronische schakelingen en besturingen.

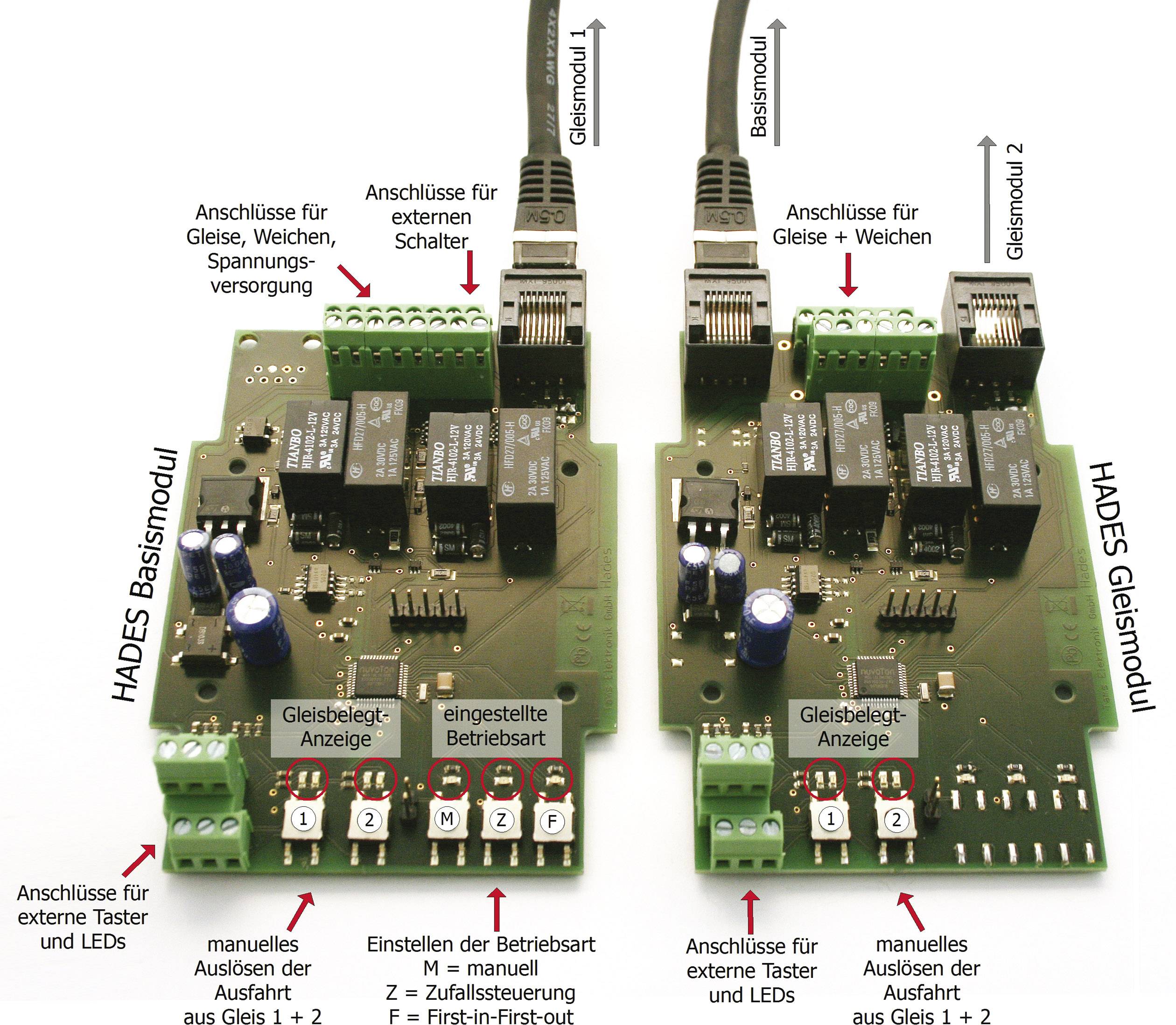

'Twee elektronische HADES-modules op een witte achtergrond. Links: basismodule, toont aansluitingen voor externe schakelaars. Rechts: railmodule, toont instellingen voor bedrijfsmodus en LED's.'

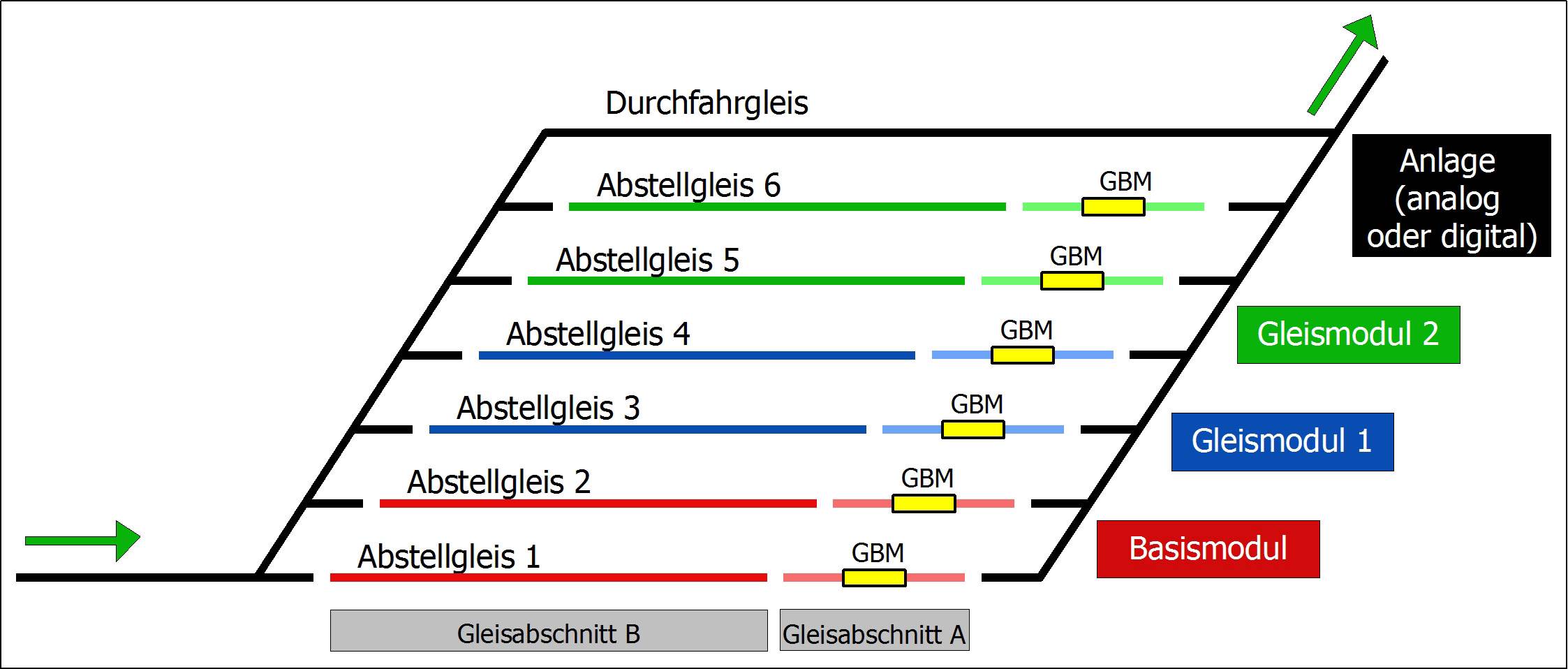

Diagram van een treinopstelterrein met zes opstelsporen, GBM-installaties, twee sporenmodules en basismodule. Pijlen geven de rijrichting aan.

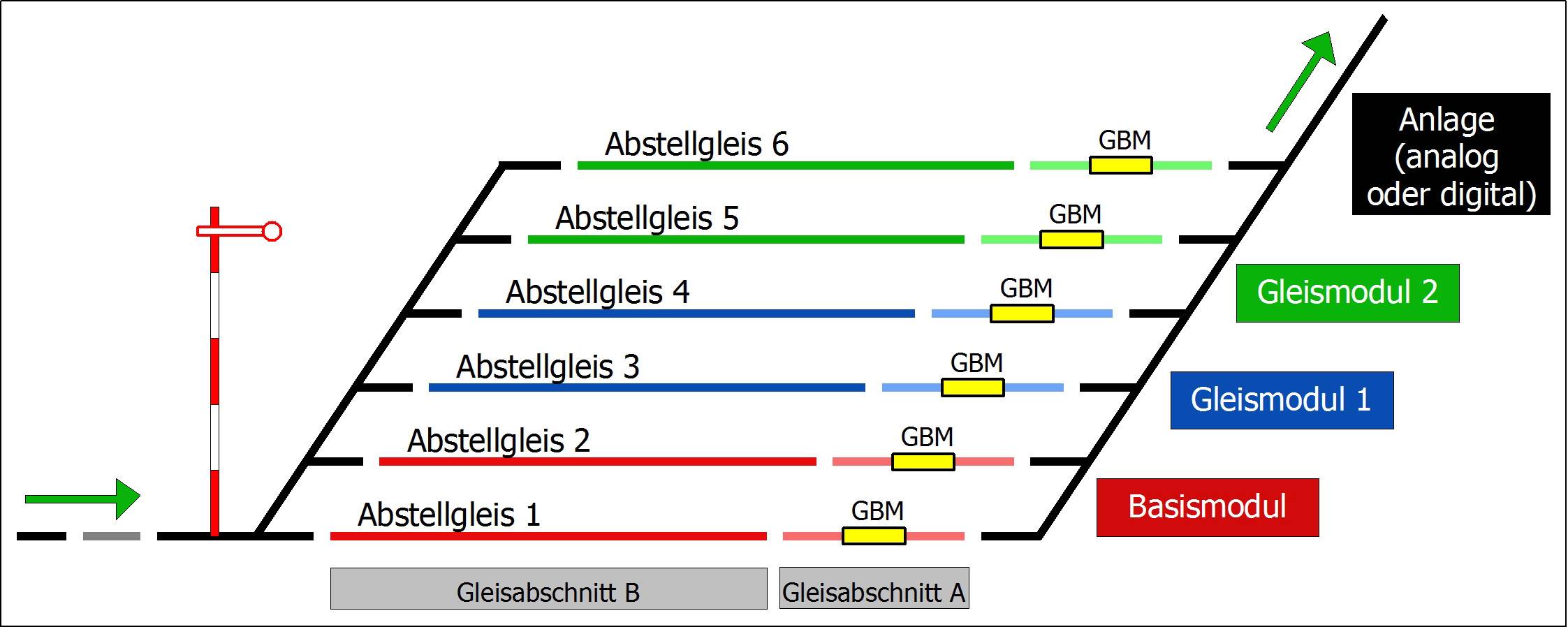

Diagram van een station met zes rangeerstroken, spoorsecties, een basismodule en schakelinstallaties. Spoorsecties A en B gemarkeerd.

1/4

Morgen leverbaar

11 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 76,02 / Stuk)

€ 76,02

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Schaduwstationsbesturing

Bijzonderheden: Spoormodule

Type model: Kant-en-klare module

Uitgangsstroom: 3 A

Voedingsspanning: 12-18 V DC/AC

Leeftijd: Vanaf 15 jaar

Uitvoering: Railmodule

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1492024 TAMS Elektronik 51-04156-01-C Schaduwstationsbesturing Kant-en-klare module Spoormodule

Omschrijving

In het schaduwstation worden binnenkomende treinen automatisch naar het eerste vrije spoor geleid. Is er een rangeerspoor vrij, dan schakelt HADES de bijbehorende wissel. Voor de uiterste uitrijwissel is een kort gedeelte van het rangeerspoor stroomloos geschakeld. Zodra de ingebouwde spoorbezettingsmelder een stroomverbruiker herkent, wordt de uiterste inrijwissel ingesteld en het gedeelte na de uiterste inrijwissel stroomloos geschakeld. De trein stopt, ongeacht of de loc trekt of duwt.

De basismodule bewaakt en regelt de eerste twee rangeersporen. Een extra railmodule bewaakt en regelt nog 2 rangeersporen (max. 15 railmodules aansluitbaar).

Bij een storing knipperen de LED's en het uitrijden van andere treinen wordt geblokkeerd. Is alleen de railspanning uitgevallen, dan gaat het gebruik na het opnieuw inschakelen met de laatste instellingen verder.

Uitvoering

2 tot 32 rangeersporen
Oneven aantal rangeersporen mogelijk
Bedrijfsmodi: "First-in-First-out", willekeurige besturing, handmatige activering via schakelaar
Verbinding van de module met RJ45 patchkabels
Blokkeren van het uitrijden via een externe schakelaar op de basismodule
Max. uitgangsstroom: 3000 mA per rangeerspoor.

Opmerkingen

HADES levert de stroom voor het schakelen van de uiterste inrijwissels van het station. De voeding moet daarom op de nominale grootte en de type wissel worden afgestemd.

Geschikt voor analoge modelspoorbanen (DC en AC).

Geschikt voor digitale modelspoorbanen.
