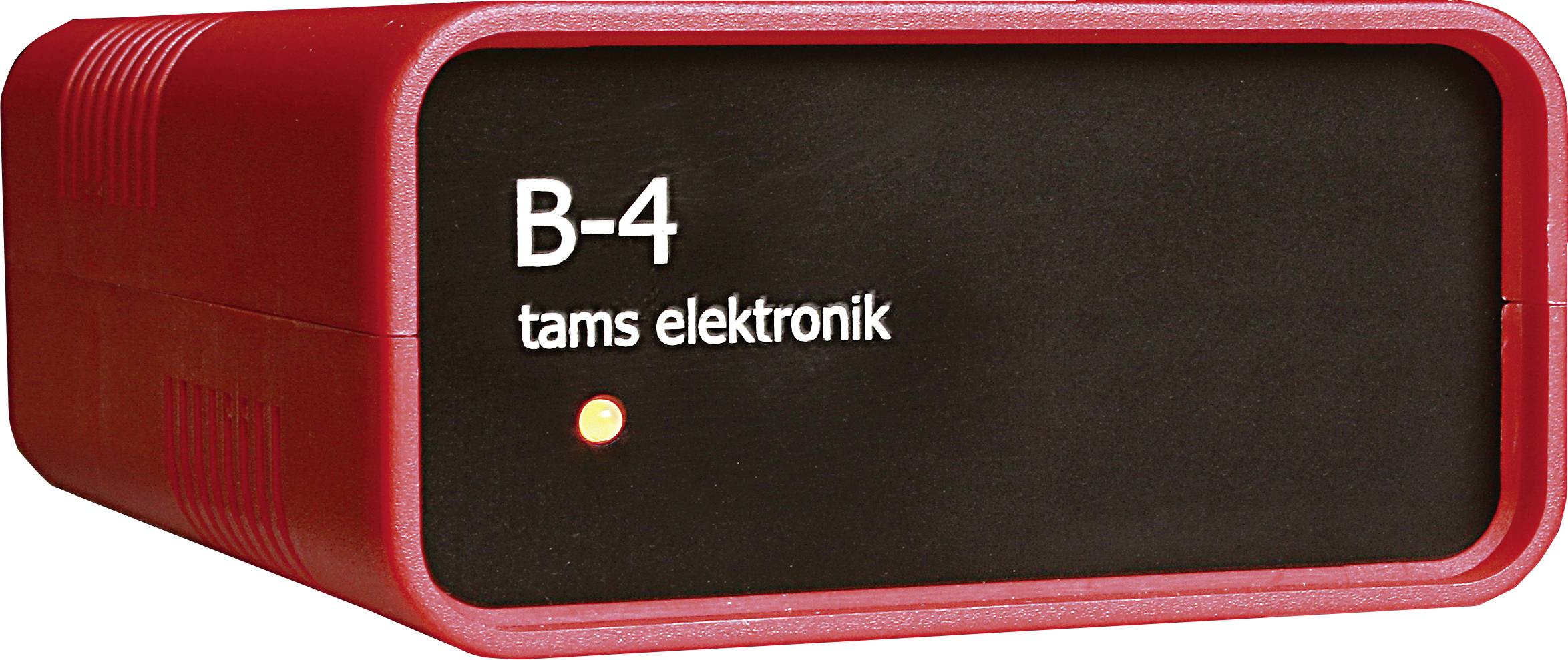

TAMS Elektronik 40-19407-01-C Booster B-4 ohne Display Booster-Link Voor 2-railssystemen DCC, mfx, MM

DCC-conforme boosterinterface (3-polig / „CDE”) voor aansluiting op de DCC-conforme boosterinterface van een centrale of de spooruitgang van een centrale. Geregelde multiprotocol-booster voor het gebruik in combinatie met MM- of DCC- of mfx-centrales. Voor systemen met terugmelding via RailCom en met symmetrische railspanning. Instelbare kortsluitingssensor en railspanning (10 - 20 V, in stappen van 1 V). De RailCom-cutout van de booster kan in- en uitgeschakeld worden. Interne kortsluituitschakeling die ook uitschakelbaar is. Max. railspanning 18 V; 5 A (geregeld), instelling op 12 - 24 V (geregeld) mogelijk. Voedingsspanning 12 -18 V (afhankelijk van de ingestelde railspanning).

Elektrische eigenschappen:
Voedingsspanning: Wisselspanningstransformator (12–20 V) of gelijkspanningsnetvoeding (12–26 V)
Maximale uitgangsstroom: 2,0 tot 5,0 A. instelbaar in stappen van 1 A.
Uitgangsspanning: 10 tot 24 volt digitale spanning (geregeld), instelbaar in stappen van 1 V.
Uitgangssignaal: symmetrisch

LED aan de voorkant van de booster voor weergave van de bedrijfstoestanden of opgekomen problemen:
Bedrijfsgereedheid
Kortsluiting aan de spooruitgang
Booster via een wisselcommando uitgeschakeld
Booster na het activeren van de watchdogs uitgeschakeld
Booster na overschrijding van de toegestane maximumtemperatuur uitgeschakeld
Ontbrekend signaal van de centrale
Start van de programmering

Veiligheidsvoorzieningen:
Kortsluiting-uitschakeling: Interne kortsluituitschakeling of kortsluitfeedback naar de digitale centrale via CDE-booster-interface; automatisch opnieuw inschakelen na een kortsluiting; kortsluitwaarschuwing naar de PC-besturing
Uitschakelen bij te hoge temperatuur
Watchdog-functie in PC-gestuurde installaties

Configuratie via hoofdspoor-programmering (POM) of (met kleine beperkingen) door het plaatsen van kortsluitstekkers (jumpers):
Railspanning: 10 - 24 V, instelbaar in stappen van 1 V.
Herschakeltijd na een kortsluiting: 4 - 10 sec., instelbaar in stappen van 1 sec.
Max. Railstroom (uitschakelstroom bij kortsluiting): 2 - 5 A, instelbaar in stappen van 1 A.
RailCom: Actief of inactief
Uitschakelen met DCC-wisselcommando: Actief of inactief
Watchdog: Actief of inactief
Grenswaarde voor kortsluitwaarschuwing: 0,2 - 1 A, instelbaar in stappen van 0,2 A.
Herschakeltijd na 5-malige kortsluiting: 0 - 100 sec.
