TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digitale centrale DCC, MM
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 602,48 / Stuk)
€ 602,48
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details

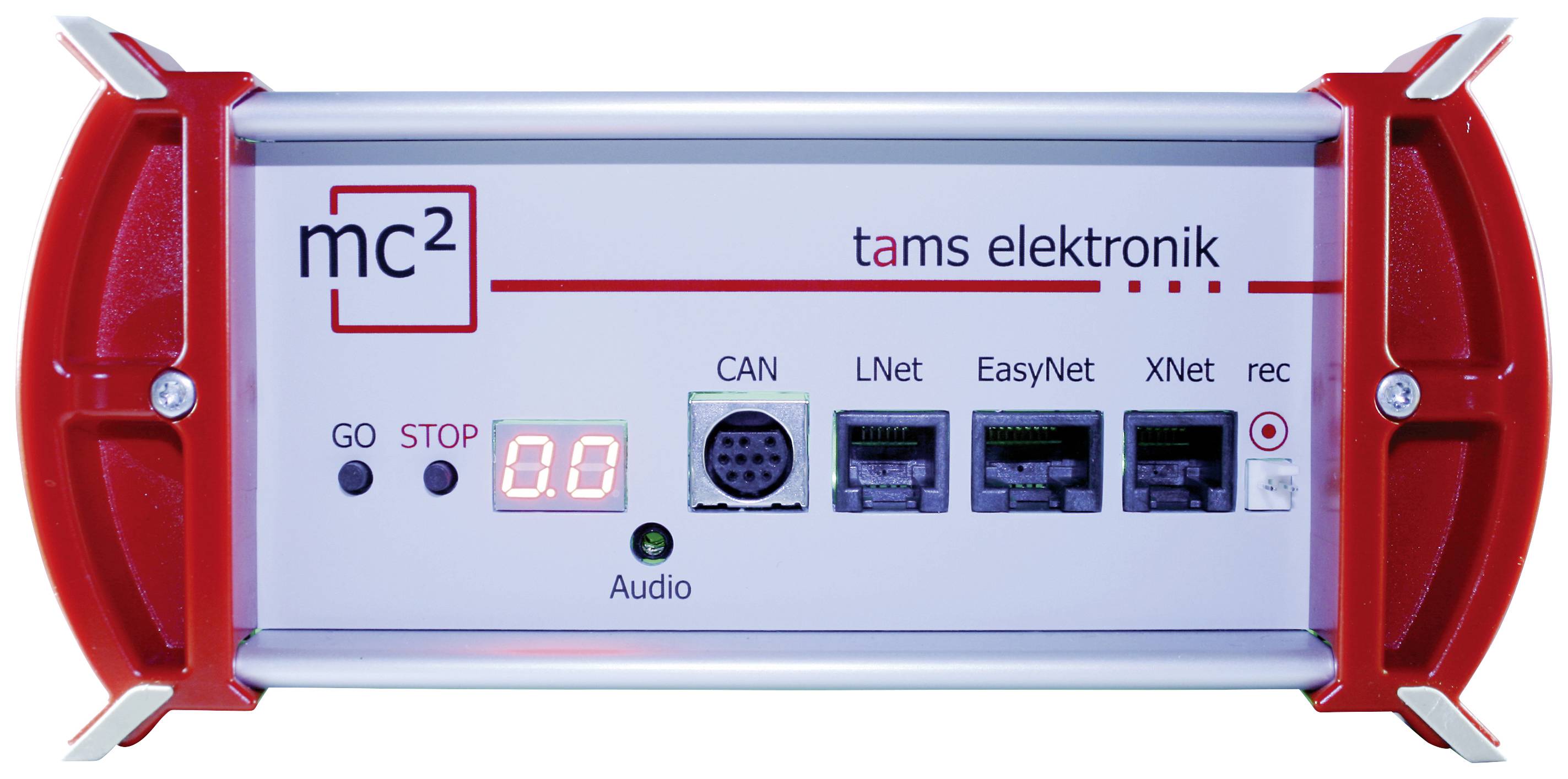

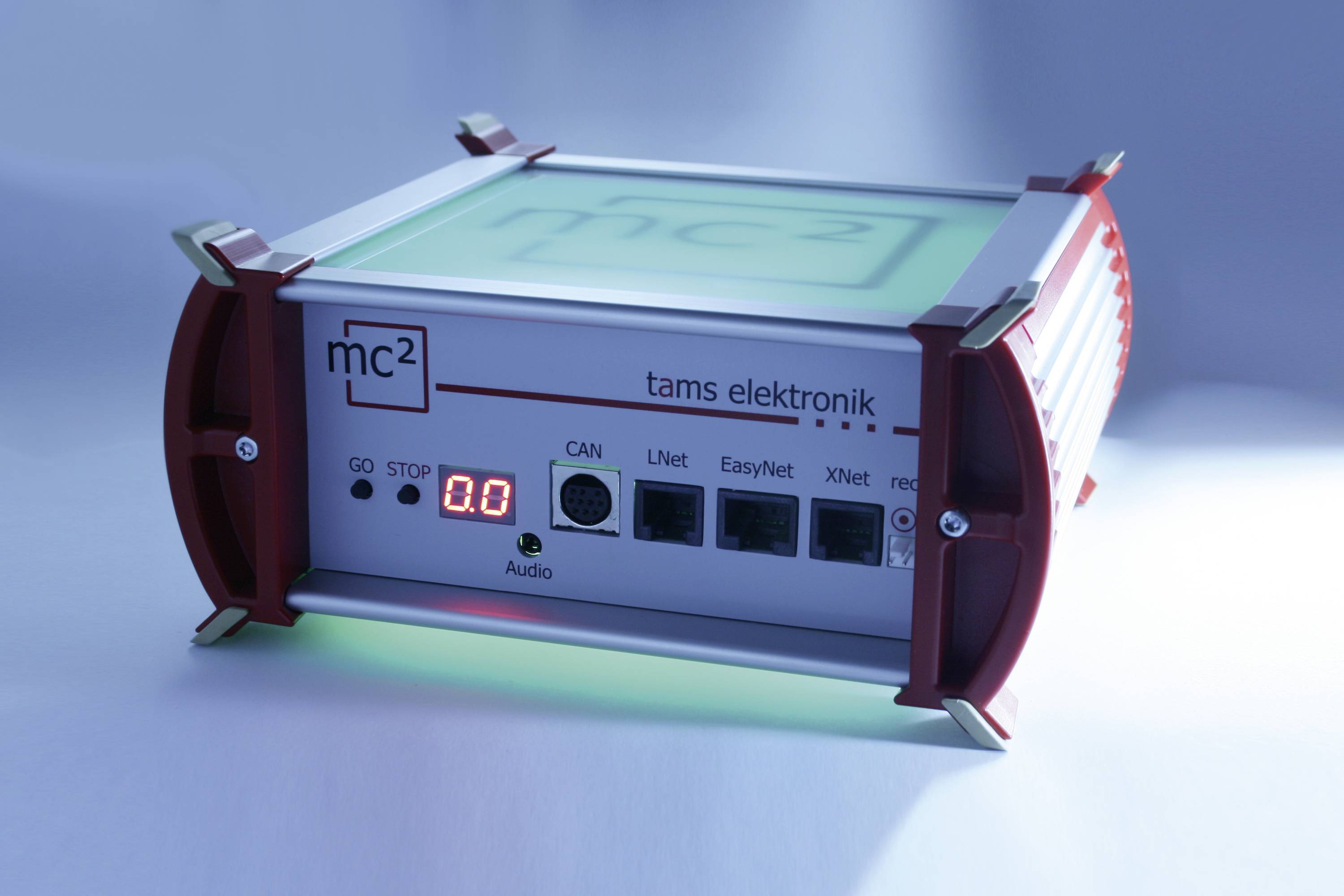

Digitale centrale MasterControl 2 (mcm), V2-9, Silver Edition
- Met geïntegreerde 9 A-booster
- Incl. Netvoeding voor de voeding van de centrale en de rails
- Flexibel voor aansluiting van digitale besturingsapparaten van diverse fabrikanten.
- Universeel voor DCC, DCC-A, RailCom, MM, MM2, m3, s88-N, X-net, LocoNet, BiDiB, CAN
Technische specificaties
- Digitale formaten: Motorola-I en -II, DCC (conform de NMRA- en RCN-standaard), m3 (voor het aansturen van mfx-decoders, geen feedback)
- Voertuigdecoder-adressen: Motorola: 255 (1 - 255), DCC: 10.239 (1 - 10239), m3: 16.384
- Rijstanden: Motorola: 14 of 27 (a of b), DCC: 14, 28 of 128, m3: 128
- Functies: Motorola: functie, f1 tot f4, DCC: f0 tot f31 resp. f32.768, m3: f0, f1 tot F14
- Adressen decoder voor accessoires: Motorola: 1.020 (1 – 1.020), DCC: 2.040 (1 – 2.040)
- Terugmeldformaten: RailCom: Geïntegreerde wereldwijde RailCom-detector, RailCom-Cutout bij de geïntegreerde booster uitschakelbaar. DCC-A: maakt automatische aanmelding van DCC-autodecoders bij de centrale mogelijk, de uitbreiding van het DCC-formaat is momenteel (versie: november 2020) als standaardontwerp van de RailCommunity beschikbaar en verdwijnt naar verwachting in 2021.
- Aansluiting van externe terugmelder: Märklin CAN-bus (mini-DIN 10-polig), LocoNet (RJ 12), EasyNet (RJ 45), XpressNet (RJ 12), REC / „Sniffer” (2-polig, RM 2,54 mm)
- Schakelende netvoeding 24 volt / 6,67 A / 160 W (meegeleverd) voor de centrale en de rails in de boostersectie van de geïntegreerde booster
- Voor aansluiting van externe controllers: Märklin CAN-bus (mini-DIN 10-polig), LocoNet (RJ 12), EasyNet (RJ 45), XpressNet (RJ 12), REC / "Sniffer” (2-polig)
- Computer-interface: LAN (RJ45)
- Voeding, hoofdspoor en DCC-programmeerrails, externe booster (naar keuze compatibel met Märklin of conform DCC), BiDiB (RJ 45), s88-terugmeldmodule (RJ45 conform standaard s88-N). Maximaal aantal s88-modules: 64 s88- of s88-compatibele modules (1.024 contacten)
- Uitgangsstroom: max. 6,5 A
- Kortsluitgevoeligheid: 1 - 6,5 A, instelbaar in stappen van 0,5 A.
- Uitgangsspanning: 8 tot 22 V digitale spanning (geregeld), instelbaar in stappen van 1 V
- Uitgangssignaal: symmetrisch
- Soortnaam
Digitale centrale
- Type decoder
DCC
MM
175 mm
- Breedte
154 mm
- Hoogte
82 mm
- Afm.
(l x b x h) 175 x 154 x 82 mm
- Leeftijd
Vanaf 15 jaar
- Uitvoering
Silver Edition V2-9
- Fabrikantnr.
40-03067-01-C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3207328 TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digitale centrale DCC, MM
Gebruiksaanwijzingen en veiligheidsinformatie 3207328 TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digitale centrale DCC, MM
Omschrijving
Flexibel voor aansluiting van digitale besturingsapparaten van diverse fabrikanten. Rijplezier voor een of meer modelspoorfans gegarandeerd!
Universeel voor DCC (14, 28, 128 rijstanden), DCC-A, RailCom, MM, MM2, m3, s88-N, X-net, L-net, BiDiB, CAN
100% onafhankelijk van apps of besturingssystemen door een geïntegreerde webinterface
Geniaal eenvoudig: voor configuratie van de digitale omgeving en programmering van de decoders worden vertrouwde media (smartphone, tablet, PC) gebruikt. De gebruikersinterface: 100% normaal.
Innovatief + toekomstbestendig: binnenin werkt een 32-bits processor met ARM-architectuur. Verbinding met de PC verloopt via de LAN-interface.
Open voor alle bedieningsconcepten, van digitaal (hand-)besturingsapparaat of smartphone tot tablet en PC
Informatief: de bedrijfstoestand wordt op het display weergegeven. RGB-LED's in de behuizing branden van ver zichtbaar in de kleur die bij de bedrijfstoestand past.
Sterk: de geïntegreerde booster levert tot 6,5 A stroom. Kortsluitgevoeligheid en spoorspanning zijn individueel instelbaar (1 - 6,5 A resp. 8 - 22 V).
Compleet met netvoeding (voor de voeding van de centrale en de rails in de boostersectie van de geïntegreerde booster), LAN-kabel en netsnoer en wat "klein grut" (bijv. houders voor bevestiging van de mc² of stickers voor het markeren van de diverse aansluitkabels)
De teksten voor dit artikel zijn automatisch vertaald.
Universeel voor DCC (14, 28, 128 rijstanden), DCC-A, RailCom, MM, MM2, m3, s88-N, X-net, L-net, BiDiB, CAN
100% onafhankelijk van apps of besturingssystemen door een geïntegreerde webinterface
Geniaal eenvoudig: voor configuratie van de digitale omgeving en programmering van de decoders worden vertrouwde media (smartphone, tablet, PC) gebruikt. De gebruikersinterface: 100% normaal.
Innovatief + toekomstbestendig: binnenin werkt een 32-bits processor met ARM-architectuur. Verbinding met de PC verloopt via de LAN-interface.
Open voor alle bedieningsconcepten, van digitaal (hand-)besturingsapparaat of smartphone tot tablet en PC
Informatief: de bedrijfstoestand wordt op het display weergegeven. RGB-LED's in de behuizing branden van ver zichtbaar in de kleur die bij de bedrijfstoestand past.
Sterk: de geïntegreerde booster levert tot 6,5 A stroom. Kortsluitgevoeligheid en spoorspanning zijn individueel instelbaar (1 - 6,5 A resp. 8 - 22 V).
Compleet met netvoeding (voor de voeding van de centrale en de rails in de boostersectie van de geïntegreerde booster), LAN-kabel en netsnoer en wat "klein grut" (bijv. houders voor bevestiging van de mc² of stickers voor het markeren van de diverse aansluitkabels)
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Gratis, eenvoudig te installeren updates
- interfaces voor de directe aansluiting van alle gangbare digitale besturingen en de meest gebruikte databussen
- LAN-interface voor de aansluiting op PC, tablet of smartphone
- op het web gebaseerde gebruikersinterface voor overzichtelijke configuratie, beheer van componenten en installatiebesturing
- geïntegreerde sterke booster, instelbaar voor installaties van Z tot G
- Line-Out-uitgang voor de aansluiting van actieve boxen of versterkers (2,5 mm stereo-jackplug)
- automatische uitschakeling bij overbelasting
- 100% onafhankelijk van apps of besturingssystemen door geïntegreerde web-interface
- geniaal eenvoudige configuratie en decoderprogrammering met smartphone, tablet en PC
- open voor alle bedieningsconcepten van het digitale (hand)besturingsapparaat via smartphone en tablet tot de PC
Omvang van de levering
- MasterControl 2 (mcm), V2-9
- 9,2 A-netvoeding, netsnoer met eurostekker (CEE 7/16)
- Aansluitkabel met RJ45-aansluitingen
- 3-polige stekker voor aansluiting op externe booster
- 4-polige stekker voor aansluitingen op hoofd- en programmeerrails
- Houders voor bevestiging van de mcm
- Stickervel voor opschrift van de aansluitkabel
- Gebruiksaanwijzing
Systeemeisen
- PC of tablet met WiFi-router
