Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

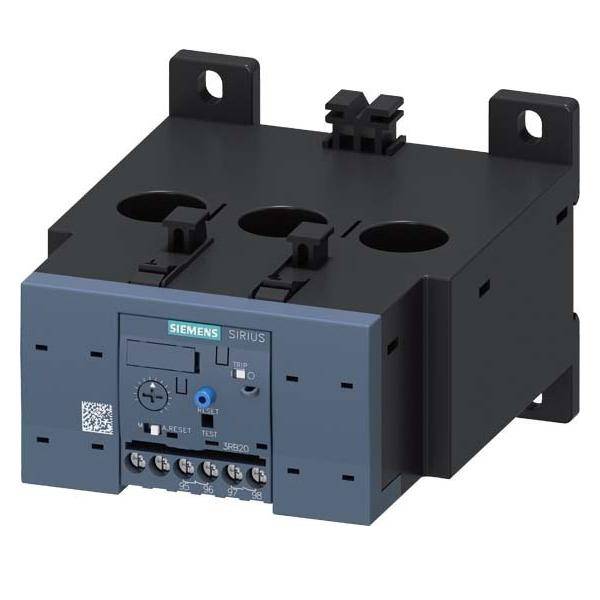

Een elektrisch schakelapparaat van Siemens, model Sirius, met drie aansluitplaatsen en bedieningselementen aan de voorzijde.
Een open schakelkastbehuizing toont verschillende bekabelingen en elektronische componenten op meerdere niveaus.

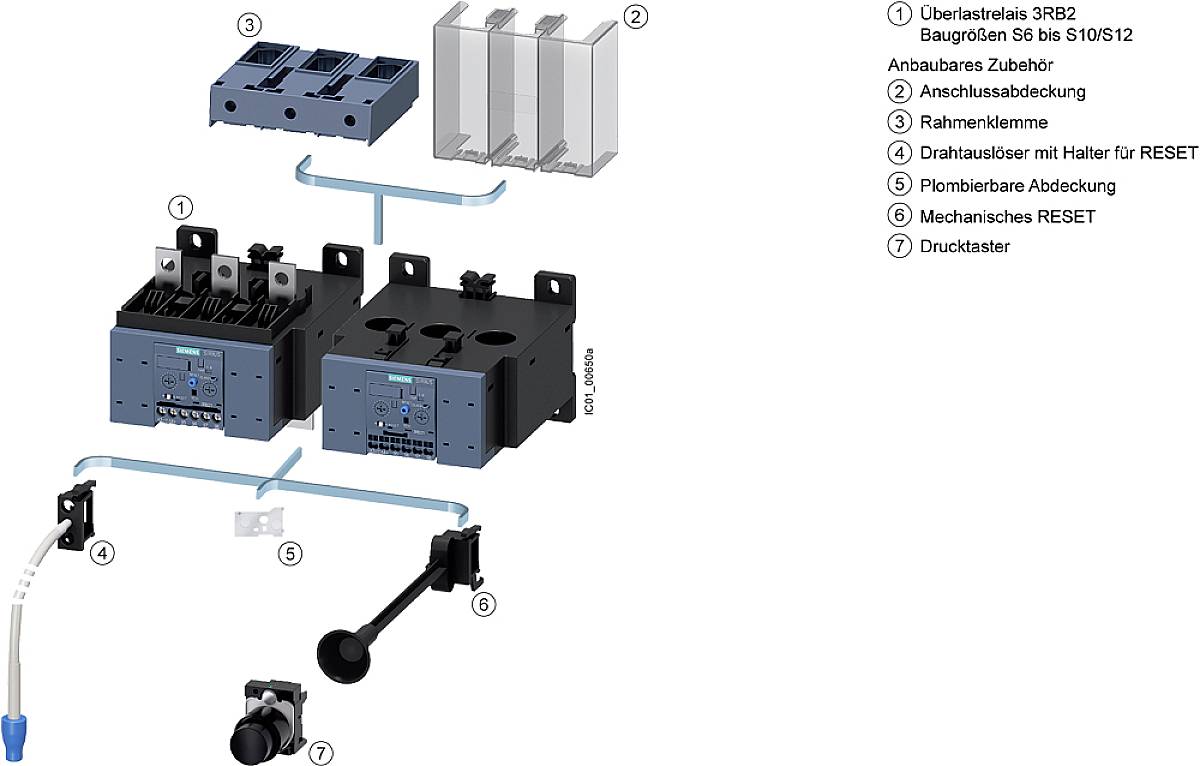

'Ontploffingstekening van een schakelaar met toebehoren: overbelastingsrelais, frameklem, draadtrekker en mechanisch RESET-systeem.'

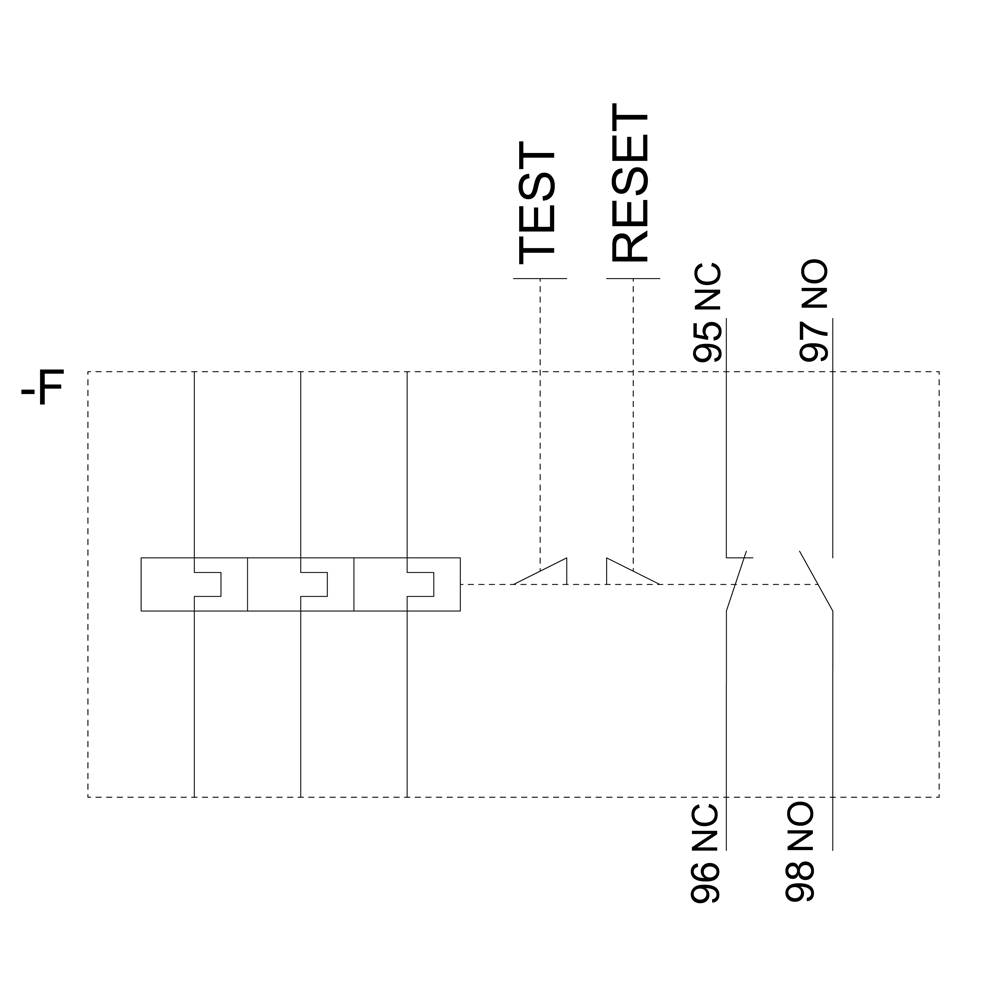

Industrieel diagram met de labels 'TEST', 'RESET' en de aansluitingen 95 NC, 96 NC, 97 NO, 98 NO.

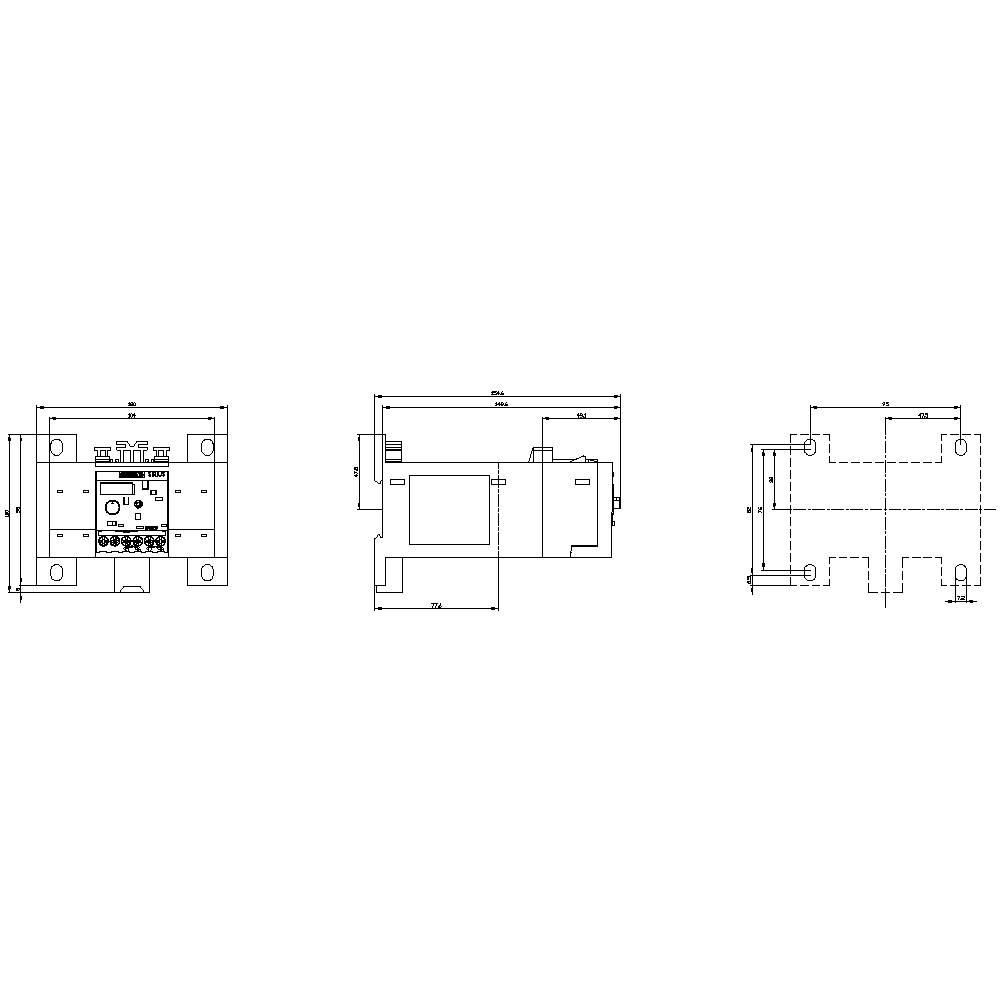

Technische tekening van een elektrisch onderdeel met voor-, zij- en bovenaanzicht. Details met betrekking tot afmetingen en aansluitontwerp.
1/5
Afbeelding vergelijkbaar
Soortnaam
Overbelastingsrelais
Functies
Overlast
Contactsoort
1x NO
1x NC
Type
3RB2056-1FW2
Bouwgrootte
S6
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 25 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 259,00 / Stuk)
€ 259,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Bevestiging: bescherming aanbouw/afzonderlijke opstelling
  • Aanraking bescherming tegen elektrische schokken: vingerveilig
  • Aantal polen: 3
  • Resolutieklasse: class 10E
Soortnaam

Overbelastingsrelais

Type

3RB2056-1FW2

Bouwgrootte

S6

Functies

Overlast

Bijzonderheden

Auto/hand-schakeling

Voedingsspanning

1000 V/AC

Instelbereik stroomsterkte (min.)

50 A

Instelbereik stroomsterkte (max.)

200 A

Instelbereik (stroomsterkte)

50 - 200 A

1x NO

1x NC

Aansluiting

Doorsteekomvormer

IP20

Min. temperatuur

-25 °C

Max. temperatuur

+60 °C

Breedte

120 mm

Hoogte

119 mm

Afm.

(l x b x h) 155 x 120 x 119 mm

Inhoud

1 stuk(s)

AWG (max.)

16

AWG (min.)

24

Nominale stroom

200 A

155 mm

Separate positioning

1

1

0

CLASS 10

Through-feed current converter

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1741867 Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741867 Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 50...200 A voor motorbeveiliging maat S6, CLASS 10E montage/enkele opstelling hoofdcircuit: Doorgangwand. Hulpstroomkring: Schroefschl. Hand-automatisch RESET elektronisch overbelastingsrelais SIRIUS 3RB2 voor stroomafhankelijke bescherming van verbruikers met normale en zware start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, faseongebalanceerde of faseuitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S6 tot S12.
