Name: Metz Connect 110660 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)
Brand: Metz Connect
SKU: 2860520
Availability: InStock

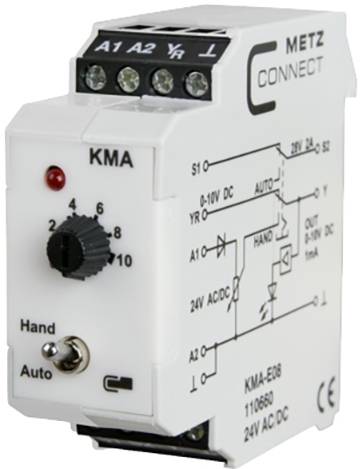

'Een wit elektronisch module van METZ CONNECT met draaiknop, schakelaar voor hand-/automatische modus en aansluitklemmen.'

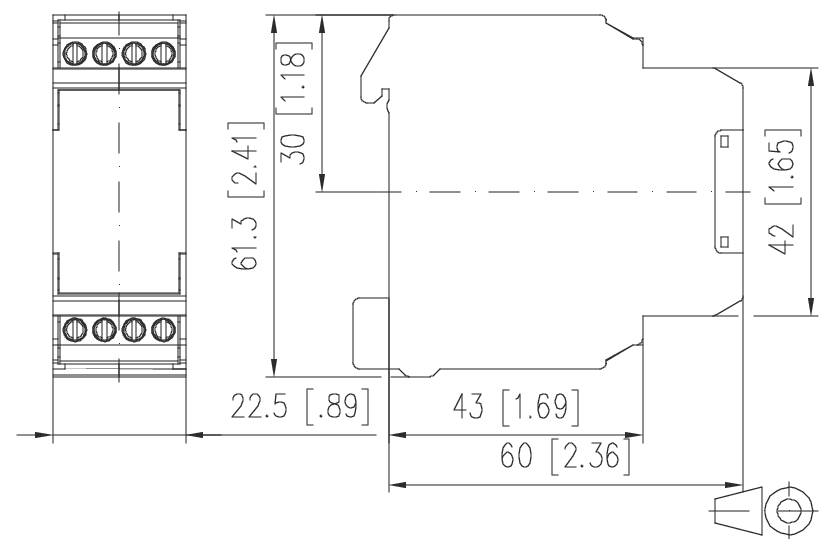

Technische dimensioonstekening van een elektrisch apparaat, met voor- en zijkanten met afmetingen in millimeters en inches.

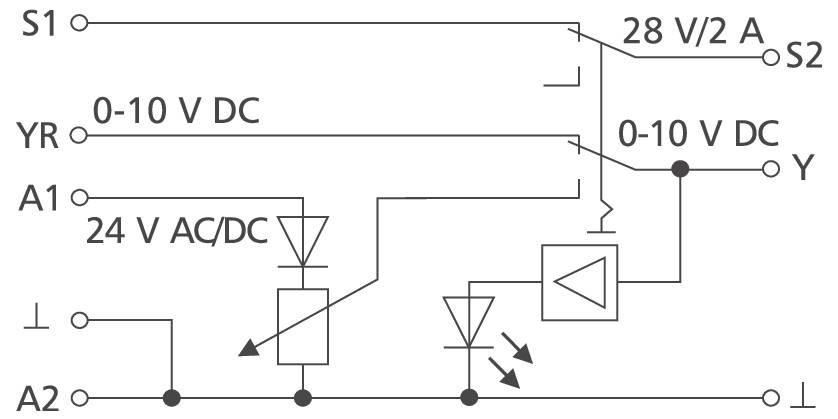

# Bedrading diagram voor een sensor/relais met terminals S1, S2, YR, Y, A1 en A2, met aansluitingen voor 28 V/2 A en 0-10 V DC.

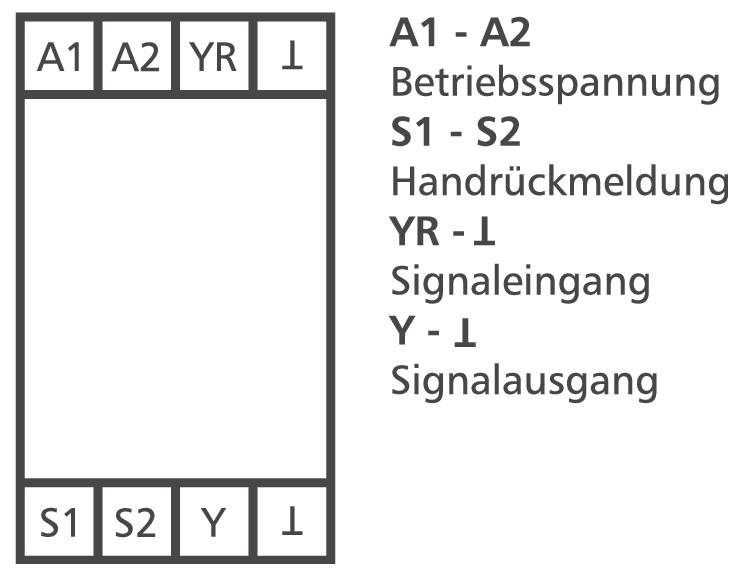

Schakeling van een relais met klemmen A1, A2, YR, I, S1, S2, Y en I; rechts zijn de functies bedrijfs- en signaalaansluitingen uitgelegd.

1/4

Soortnaam

Analoge interventiemodule

Functies

Auto-modus

Max. voedingsspanning

24 V/AC

24 V/DC

Schakelspanning (max.)

24 V DC/AC

Type

110660

Datasheet (PDF)

Leverbaar di. 13 okt.

34 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 25,61 / Stuk)

€ 27,26

-6 %

€ 25,61

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Analoge waardegever KMA-E08

Geïntegreerde tweetraps schakelaar

Technische specificaties

Product groep: Gebouwautomatisering
Product type: Interfacemodules
Kleur: veelkleurig
Beschermingsklasse (IP-code): IP40
Bedrijfstemperatuur min.: -10 °C
Bedrijfstemperatuur max.: 50 °C
Hoogte: 7.1 cm
Breedte: 6.2 cm
Diepte: 11.7 cm
Gewicht: 43 g
Hoogte verpakking: 70 mm
Breedte verpakking: 170 mm
Diepte verpakking: 270 mm
Gewicht verpakking: 0.812 kg
Gewicht van het pakket: 0,812

Soortnaam: Analoge interventiemodule

Type: 110660

Functies: Auto-modus

Bijzonderheden: Met schakelaar

Voedingsspanning: 24 V/AC
24 V/DC

Max. voedingsspanning: 24 V/AC
24 V/DC

Voedingsspanning: 24, 24 V/AC, V/DC (max)

Schakelspanning (max.): 24 V DC/AC

Aansluiting: Schroefklem

: IP40

Min. temperatuur: -10 °C

Max. temperatuur: +50 °C

Breedte: 22.50 mm

Hoogte: 61.30 mm

Diepte: 60 mm

Afm.: (b x h x d) 22.50 x 61.30 x 60 mm

Inhoud: 1 stuk(s)

Gewicht: 70 g

Kleur (specifiek): Grijs

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2860520 Metz Connect 110660 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2860520 Metz Connect 110660 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Informatie

Informatie 2860520 Metz Connect 110660 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Omschrijving

De analoge waardegever dient als instelwaardegever voor handmatige instelling van de instelwaarde, bijv. mengkleppen, klepstanden, temperatuurwaarden, enz. De module kan door twee bedrijfsmodi worden aangestuurd, die met behulp van de geïntegreerde tweetraps schakelaar (HAND, AUTO) omschakelbaar zijn. Via de externe stuurcontactklemmen S1 en S2 wordt de schakelaarstand gereset. Schakelaarstand HAND: de instelwaarde kan met behulp van potentiometer aan de voorkant worden ingesteld. Het uitgangssignaal 0 tot 10 V is beschikbaar op klem Y.
Schakelaarstand AUTO: de instelwaarde wordt ongewijzigd via de klem YR naar de instelwaarde-uitgang Y geschakeld.
Instelwaardegever, handbedieningsniveau met terugmelding, LED-helderheid proportioneel met de instelwaarde.
