Metz Connect 110730 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s) kopen ? Conrad Electronic

'Elektronische module van METZ CONNECT, model KMA-FB, 24V AC/DC. Meerdere elektrische aansluitingen en een schakelaar zijn zichtbaar.'

Witte DIN-rail elektrische module gelabeld KMA met klemmen B1 B2, YR L en A1 A2; frontschakelaar gemarkeerd UIT en Auto, en een rode instelschijf met schaal van 0 tot 10.

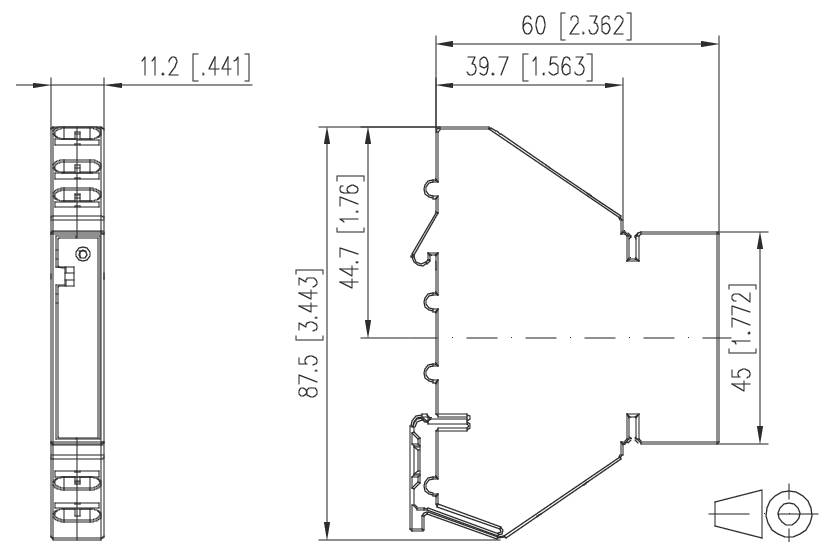

Technische schematische tekening van een kleine elektronische module met zijde- en vooraanzicht met afmetingen in millimeters en inches.

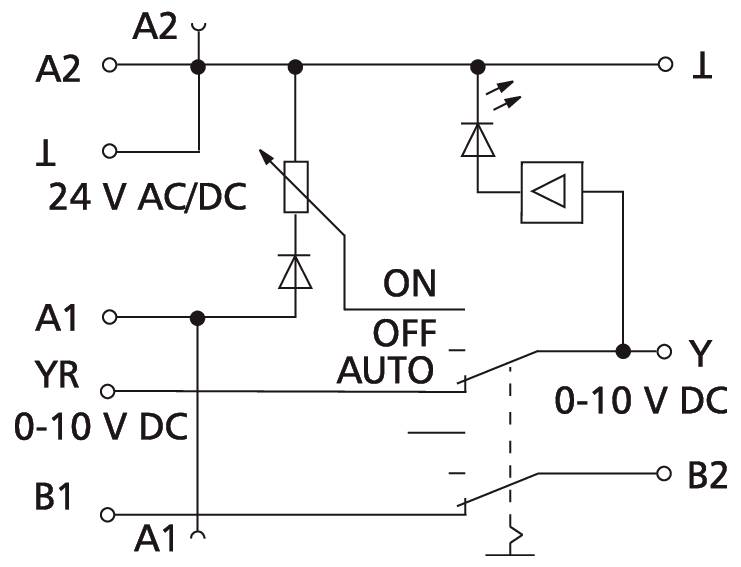

Bedrading schema voor een 24 V AC/DC besturingsmodule met A1/A2 voeding, Y-uitgang 0-10 V DC, B1/B2 klemmen, en ON/OFF/AUTO-kiezer.

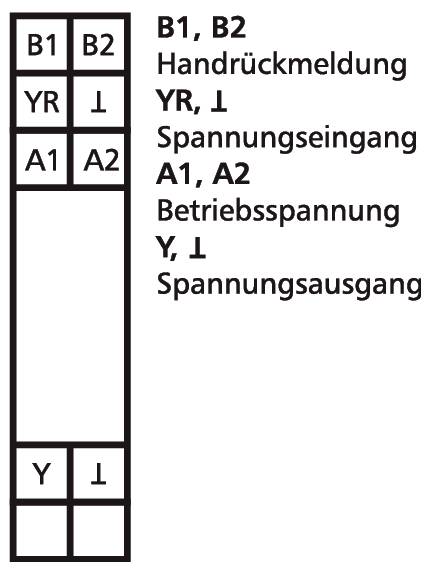

Metz Connect 110730 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)-4

1/5

Soortnaam

Analoge interventiemodule

Max. voedingsspanning

24 V/AC

24 V/DC

Type

110730

Voedingsspanning

24 V/AC

24 V/DC

Voedingsspanning

24, 24 V/AC, V/DC (max)

Datasheet (PDF)

Morgen leverbaar

28 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 23,13 / Stuk)

€ 23,13

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Analoge waardegever KMA-F8

Interfacettechniek
Interfacemodule
Analoge waardegever
Setpointgenerator
Instelmaat
Klepstanden
Mengkleppen instellen
Handmatige bediening
Koppelmodule
BTR-relais
BTR Netcom

Technische specificaties

Product groep: Gebouwautomatisering
Product type: Interfacemodules
Kleur: veelkleurig
Beschermingsklasse (IP-code): IP40
Bedrijfstemperatuur min.: -5 °C
Bedrijfstemperatuur max.: 55 °C
Hoogte: 7.5 cm
Breedte: 9 cm
Diepte: 11.7 cm
Gewicht: 31 g
Hoogte verpakking: 50 mm
Breedte verpakking: 100 mm
Diepte verpakking: 130 mm
Gewicht verpakking: 0.031 kg
Gewicht van het pakket: 0,031

Soortnaam: Analoge interventiemodule

Type: 110730

Voedingsspanning: 24 V/AC
24 V/DC

Max. voedingsspanning: 24 V/AC
24 V/DC

Voedingsspanning: 24, 24 V/AC, V/DC (max)

Aansluiting: Veerklem

: IP40

Min. temperatuur: -5 °C

Max. temperatuur: +55 °C

Breedte: 11.20 mm

Hoogte: 87.50 mm

Diepte: 60 mm

Afm.: (l x b x h) 11.7 cm x 11.20 mm x 87.50 mm

Inhoud: 1 stuk(s)

Gewicht: 43 g

Kleur (specifiek): Grijs

: 11.7 cm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2860517 Metz Connect 110730 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2860517 Metz Connect 110730 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Informatie

Informatie 2860517 Metz Connect 110730 Analoge interventiemodule 24, 24 V/AC, V/DC (max) 1 stuk(s)

Omschrijving

De analoge waardegever wordt gebruikt voor de handmatige instelling van de instelmaat, bijv. voor mengkleppen, klepstanden, temperatuurwaarden, enz. De module kan door twee bedrijfsmodi worden aangestuurd, die via de drietraps schakelaar (ON, OFF, AUTO) aan de voorkant worden ingesteld. Via de externe stuurcontactklemmen B1 en B2 wordt de schakelaarstand gereset. Schakelaarstand ON: De instelgrootte kan met de potentiometer aan de voorzijde worden ingesteld. Het uitgangssignaal 0 tot 10 V is beschikbaar op de klem Y. Schakelaarstand AUTO: De instelgrootte wordt zonder verandering via klem YR op de instelmaat-uitgang Y geschakeld. Aansluiting met veerkrachtklemmen (push-in), instelwaardegever, handbedieningsniveau met terugmelding, LED-helderheid proportioneel met de instelgrootte.

De teksten voor dit artikel zijn automatisch vertaald.
