Name: Weidmüller AMG ELM-8F Elektronische lastbewaking Piece 1 stuk(s)
Brand: Weidmüller
SKU: 1605436
Availability: BackOrder

Elektronische component in verticale opstelling met zwarte behuizing; bevat kleurgecodeerde aansluitingen voor elektrische verbindingen.

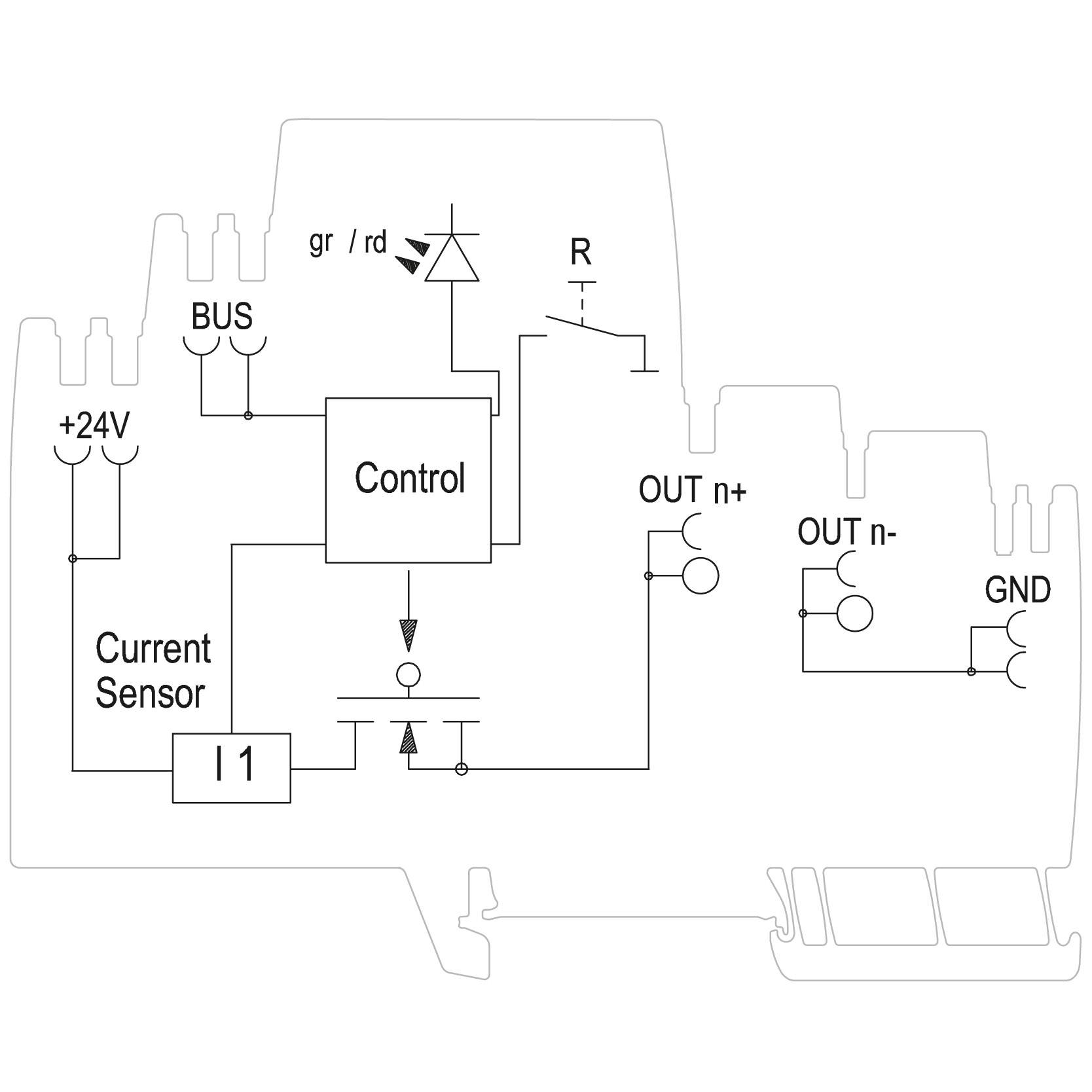

'Diagram van een stroomsensor met besturing, toont aansluitingen: +24V, BUS, OUT n+, OUT n-, GND en een weerstand R. Functionele verbindingen gemarkeerd.'

1/2

Verpakkingswijze

Piece

Soortnaam

Elektronische lastbewaking

Type

AMG ELM-8F

Bijzonderheden

Met LED

Vermogen

1188 mW

Datasheet (PDF)

Leverbaar di. 20 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 44,62 / Stuk)

€ 44,62

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Ingangsspanningsbereik DC: 18 - 30 V DC
Stroomopname (onbelast): 25 mA
Stroomopname (vollast): Iout +30 mA
Conformal coating: nee
Relais voor het vrijschakelen van de uitgang: nee
Verliesvermogen onbelast: 408 mW
Verliesvermogen nominale belasting: 1188 mW
Overspanningscategorie: III
Overspanningsbeveiliging ingang, uitgang, bus: Surpressor diode
Aantal klemmen: 4 (++/--)
Schroevendraaierset: 0,6 x 3,5
LED groen: bedrijf (storingsvrij)
LED rood: lastbewaking is uitgeschakeld, lastbewaking is geactiveerd (knipperend), Interne fout (snel knipperend)

: Piece

Soortnaam: Elektronische lastbewaking

Type: AMG ELM-8F

Bijzonderheden: Met LED

: 1188 mW

Aansluiting: Push-In-klem

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +55 °C

Breedte: 12.2 mm

Hoogte: 125 mm

Diepte: 96.5 mm

Afm.: (b x h x d) 12.2 x 125 x 96.5 mm

Inhoud: 1 stuk(s)

Gewicht: 57 g

AWG (max.): 12

AWG (min.): 26

Kleur (specifiek): Zwart

Nominale spanning: 24 V/DC

Nominale stroom: 8 A

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1605436 Weidmüller AMG ELM-8F Elektronische lastbewaking Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1605436 Weidmüller AMG ELM-8F Elektronische lastbewaking Piece 1 stuk(s)

Omschrijving

Voor een efficiënte werking van machines en systemen zijn uitvalveilige en onderhoudsvriendelijke stuurstroomverdelingen nodig die op een tijd- en ruimtebesparende manier kunnen worden geïnstalleerd.Met het nieuwe maxGUARD-systeem worden de eerder apart geïnstalleerde aansluitklemmen voor potentiaalverdeling in de uitgangen van de elektronische lastbewaking een integraal onderdeel van een 24 V DC-stroomverdeling.De innovatieve combinatie van lastbewaking en potentiaalverdeling bespaart tijd tijdens de installatie, verhoogt de uitvalbestendigheid en vermindert de benodigde ruimte op de draagrail met 50 procent.
