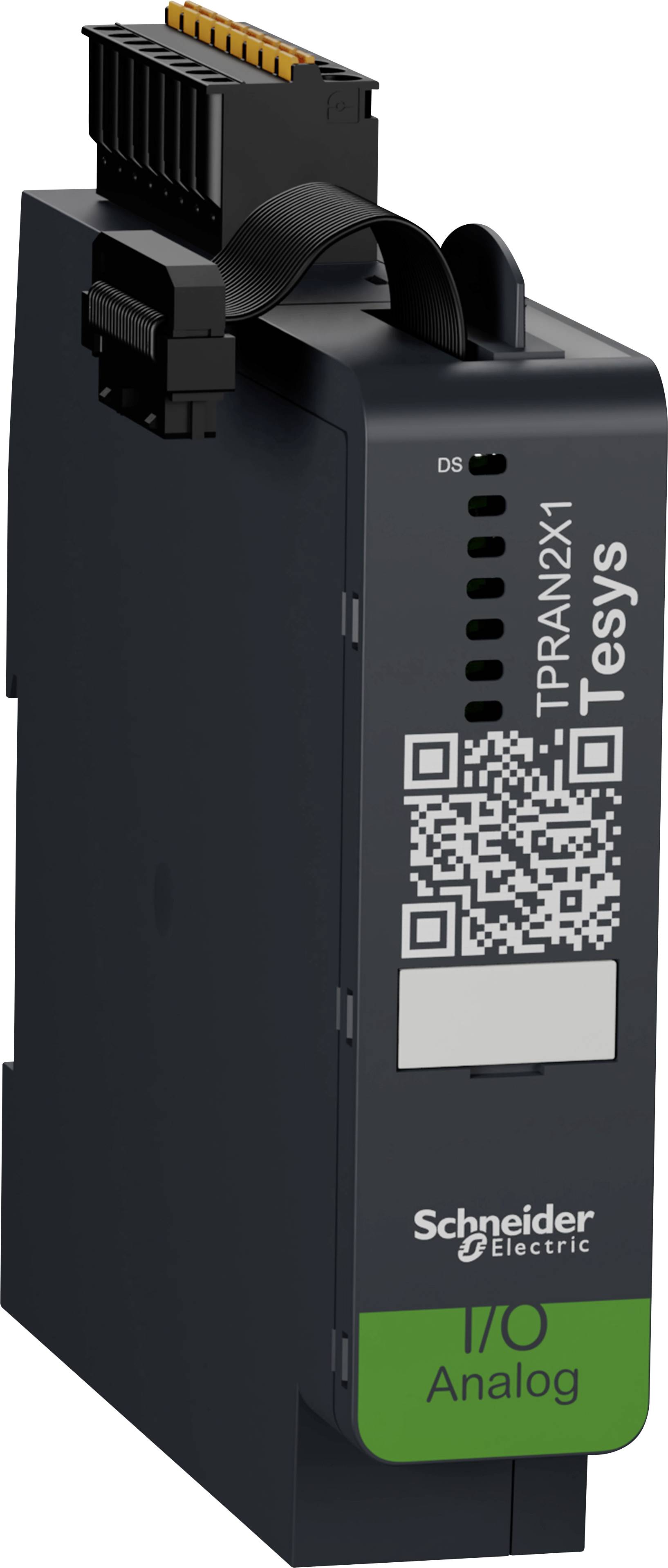

Schneider Electric TeSys-island TPRAN2X1 In- en uitgangskaart 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal
€ 380,15
incl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrecht
Highlights & Details
In- en uitgangskaart analoog, TeSys island-kaart 2 ingangen, 1 uitgang
- Digitale multifunctionele lastbeheeroplossing tot 80 A
Technische specificaties
- Uitleg bij het apparaat: I/O-module met 2 analoge ingangen en 1 analoge uitgang activeren van geavanceerde besturingsfuncties in een TeSys-Island-systeem
- Functie van het relais: meting van spanning, stroom of temperatuur bij 2 configureerbare analoge ingangen aansturen van de spannings- of stroombron op een configureerbare analoge uitgang
- Productcompatibiliteit: TPRBC buskoppeling
- Resolutie van de analoge ingang: 15 bit + voorteken
- Ingangsimpedantie:
- <= 50 Ω stroom
- >= 1 MΩ spanning
- >= 1 MΩ thermo-element
- >= 1 MΩ temperatuursonde
- Analoog uitgangsnummer: 1 galvan. gescheiden
- Type analoge uitgang:
- Stroomsterkte 4 - 20 mA
- Stroomsterkte 0 - 20 mA
- Spanning 0 - 10 V
- Spanning -10 - 10 V
- Resolutie van de analoge uitgangen:
- 4 - 20 mA, volledige schaal
- 0 - 20 mA, volledige schaal
- 0 - 10 V, volledige schaal
- -10 - 10 V, volledige schaal
- Normen:
- IEC 61010-2-201
- UL 61010-2-201
- CSA C22.2 No 61010-2-201
- Productcertificeringen: CSA; UL
- Aansluitingen - klemmen: afneembare veerklemmenstrook 0,2 - 2,5 mm² (AWG 24-AWG 14)
- Soortnaam
In- en uitgangskaart
- Voedingsspanning
24 V/DC
- Stroomverbruik
160 mA
- Type
TeSys-island
- Display
Nee
- Fabrikantnr.
TPRAN2X1
- Afm.
(b x d) 25 mm x 114 mm
- Analoge uitgangen (max.)
1
- Aantal analoge ingangen (max.)
2
- Max. permanente stroom
0,5 A
- Uitbreidbaar
Ja
- Montage
DIN-rails
- Breedte
25 mm
- Diepte
114 mm
IP20
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2362653 Schneider Electric TeSys-island TPRAN2X1 In- en uitgangskaart 24 V/DC
Omschrijving
TeSys island is een innovatieve oplossing voor lastmanagement, die machines slimmer en betrouwbaarder maakt en tegelijkertijd de time-to-market verkort, zodat OEM's in hun industrie 4.0-reis voorop kunnen lopen. TeSys island is ontwikkeld om motoren en andere elektrische verbruikers tot 80 ampère (AC3) in een elektrische schakelkast te schakelen, te beveiligen en te beheren. Dankzij de digitale benadering van TeSys island wordt de toepassingskeuze en systeemconfiguratie vereenvoudigd en wordt de technische inspanning verminderd, wat een snellere machine-installatie mogelijk maakt. TeSys island biedt de gebruiker toegang tot apparaatgerelateerde gegevens voor systeemdiagnose. Bovendien kan TeSys island probleemloos in automatiseringssystemen van derden worden geïntegreerd en ondersteunt alle belangrijke veldbussen.
· Het systeem beheert motoren en andere elektrische verbruikers tot 80 A/37 kW/50 pk.
· Maximaal 20 modules / 1 meter aan een buskoppeling
· Eén klik montage op DIN-rail en geen stuurbedrading nodig
· Geen extra bekabeling nodig, dankzij de interne Aux-bus
· Geen mechanische instellingen/instellingen nodig
· Digitale en analoge I/O's beschikbaar
· International normconform
· Slechts 21 commerciële referenties voor het gehele systeem, waaronder 5 standaard motorstarters en 5 functionele veiligheidsmotorstarters.
· Energiebewaking op lastniveau
· Cybersecurity in het systeem geïntegreerd (Achilles Level 2 & Safety tot Cat. 4)Safety stop TUV-gecertificeerd (stop 0 en 1 met de bedradingscategorieën 1 tot 3, geschikt voor Ple (Performance Level) en SIL Level 3) open connectiviteit door Ethernet IP en Modbus TCP veldbussen
Toepassingen:
Geoptimaliseerde en krachtige machines geïnstalleerd in:
· verpakking
· materiaaltransport
· voeding & genot
· materiaalbewerking
· geoptimaliseerde en krachtige machines geïnstalleerd in:
· kleine pompen, met name in de segmenten voeding en genot, productie en logistiek
· Het systeem beheert motoren en andere elektrische verbruikers tot 80 A/37 kW/50 pk.
· Maximaal 20 modules / 1 meter aan een buskoppeling
· Eén klik montage op DIN-rail en geen stuurbedrading nodig
· Geen extra bekabeling nodig, dankzij de interne Aux-bus
· Geen mechanische instellingen/instellingen nodig
· Digitale en analoge I/O's beschikbaar
· International normconform
· Slechts 21 commerciële referenties voor het gehele systeem, waaronder 5 standaard motorstarters en 5 functionele veiligheidsmotorstarters.
· Energiebewaking op lastniveau
· Cybersecurity in het systeem geïntegreerd (Achilles Level 2 & Safety tot Cat. 4)Safety stop TUV-gecertificeerd (stop 0 en 1 met de bedradingscategorieën 1 tot 3, geschikt voor Ple (Performance Level) en SIL Level 3) open connectiviteit door Ethernet IP en Modbus TCP veldbussen
Toepassingen:
Geoptimaliseerde en krachtige machines geïnstalleerd in:
· verpakking
· materiaaltransport
· voeding & genot
· materiaalbewerking
· geoptimaliseerde en krachtige machines geïnstalleerd in:
· kleine pompen, met name in de segmenten voeding en genot, productie en logistiek
Systeemeisen
- Alleen functioneel indien aangesloten op een buskoppeling TPRBC
