Name: Phoenix Contact IL EC BK-PAC 2702507 Buskoppeling 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

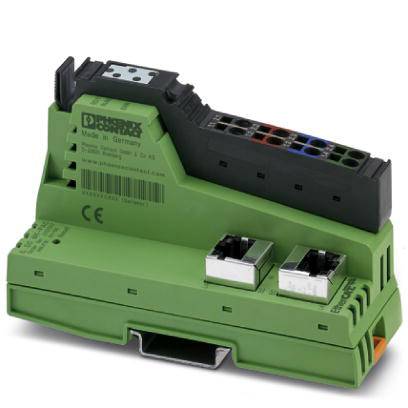

Een groen elektronisch apparaat met aansluitbussen en een zwart bovenste gedeelte, geschikt voor gebruik in schakelkastinstallaties.

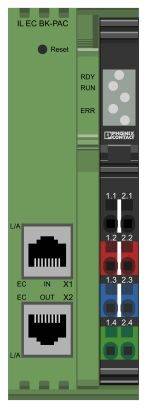

Een groen elektronisch module met twee Ethernet-aansluitingen onderaan. Bovenaan bevinden zich statuslichten voor 'RDY', 'RUN' en 'ERR'.

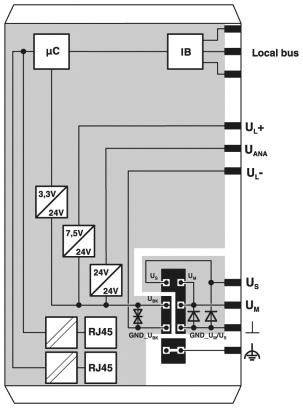

Principeschema van een elektronische module met microcontroller, meerdere RJ45-aansluitingen en 24V-voeding, toont verbindingen en buslijn.

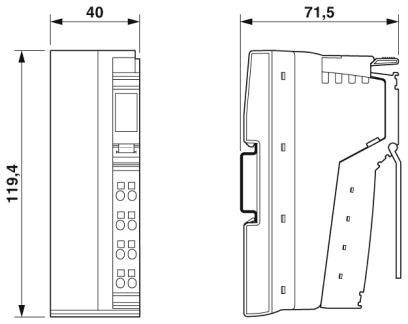

'Technische tekening van een apparaat met afmetingen: Hoogte 119,4, Breedte 40 en Diepte 71,5. Voor- en zijaanzicht van het apparaat.'

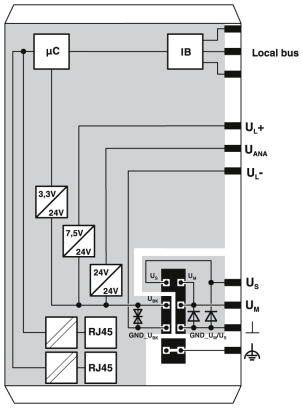

Schakelschema van een elektronische module met verschillende aansluitingen, waaronder RJ45-poorten, microcontroller ('µC') en een busverbinding.

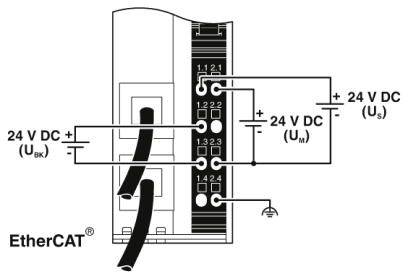

'Bedradingsschema toont de stroomaansluitingen voor 24 V DC op een apparaat met EtherCAT-interface. Aansluitingen zijn duidelijk gemarkeerd met U_BK, U_M en U_S.'

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 10 nov.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 265,00 / Stuk)

€ 265,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Kleur: groen
Nettogewicht: 169 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Overdrachtssnelheid: 100 MBit/sec. (vol-duplex)
Vermogen: typ. 1,7 W (apparaat totaal)

Soortnaam: Buskoppeling

Type: IL EC BK-PAC

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 24 V/DC

Hoogte: 119.4 mm

: 71.5 mm

Breedte: 40 mm

: IP20

Afm.: (l x b x h) 71.5 x 40 x 119.4 mm

Aansluiting: RJ45, autonegotiation

Stroomverbruik (max.): 70.6 mA

Fabrikantnr.: 2702507

Montage: Draagrail

Max. omgevingstemperatuur: +55 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 24 V/DC

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Fabrikantnr.

Soortnaam

Voedingsspanning

Phoenix Contact AXC F IL ADAPT 1020304 PLC-uitbreidingsmodule 24 V/DC

Artikelnummer:2208975

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

1020304

PLC-uitbreidingsmodule

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 159,99^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-uitbreidingsmodule 24 V/DC

Artikelnummer:2209737

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

2403115

PLC-uitbreidingsmodule

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 305,00^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentrale I/O-module

Artikelnummer:2209865

Leverbaar wo. 20 jan. 2027

Verzending door Conrad Electronic

2702660

Decentrale I/O-module

Stuk(s)

Min.: 1

Meervoud: 1

€ 189,99^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentrale I/O-module

Artikelnummer:2209863

Leverbaar wo. 3 mrt. 2027

Verzending door Conrad Electronic

2702658

Decentrale I/O-module

Stuk(s)

Min.: 1

Meervoud: 1

€ 174,99^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentrale I/O-module 24 V/DC

Artikelnummer:2209864

Leverbaar wo. 3 mrt. 2027

Verzending door Conrad Electronic

2702659

Decentrale I/O-module

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 189,99^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppeling 24 V/DC

Artikelnummer:2209838

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

2702463

Buskoppeling

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 455,00^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppeling 24 V/DC

Artikelnummer:2209746

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

2403869

Buskoppeling

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC

Artikelnummer:2209792

Leverbaar vr. 2 apr. 2027

Verzending door Conrad Electronic

2701226

I/O-module

5 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 305,00^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-module 5 V/DC

Artikelnummer:2208989

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

1027904

I/O-module

5 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 199,99^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-module 5 V/DC

Artikelnummer:2208901

Leverbaar di. 10 nov.

Verzending door Conrad Electronic

1004925

I/O-module

5 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 265,00^*

Documenten en downloads

Datablad

Datablad 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskoppeling 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskoppeling 24 V/DC

Omschrijving

2 RJ45-aansluitingen. Automatische adressering. Afbeelding van het station in een modulair EtherCAT® apparaat met modulaire Device Profile (MDP). Acyclische datacommunicatie (mailbox protocollen). Ondersteuning van safety bridge V3. Firmware-update-compatibel.
