Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitale module 120 V/AC, 7.5 V/DC

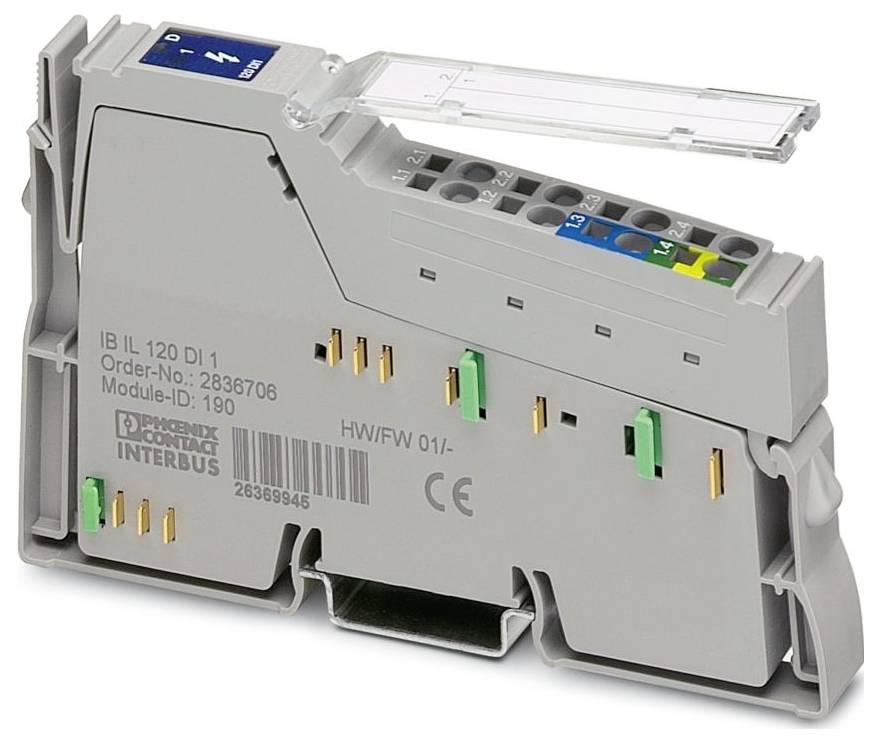

Een grijs Phoenix Contact Interbus-module met weergave van aansluitpoorten en gelabeld 'IB IL 120 DI 1', met order- en modulenummers afgedrukt.
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 16 dec.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 51,99 / Stuk)
€ 51,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Productfamilie: inLine
  • Model: Modulair
  • Type aansluiting: Aansluiting trekveer
  • Kabeldoorsnede soepel: 0,08 mm² ... 1,5 mm²
  • Kabeldoorsnede stijf: 0,08 mm² ... 1,5 mm²
  • Printplaat doorsnede AWG: 28 ... 16
  • Breedte: 12,2 mm
  • Hoogte: 119,8 mm
  • Diepte: 71.5 mm
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -25 °C- 55 °C
  • Omgevingstemperatuur (opslag/transport): -25 °C... 85 °C
  • Montagemethode: Montagemethode
  • Toegestane luchtvochtigheid (gebruik): 75 %... 85 % (bij een temperatuur van -25 °C ... +55 °C moeten passende maatregelen tegen een verhoogde luchtvochtigheid (> 85 %) worden genomen)
  • Aanwijzing aansluiting: inLine-aansluitstekker
  • Isoleerlengte: 8 mm
  • Overdrachtssnelheid: 500 kBit/s.
  • Maximaal verliesvermogen bij nominale voorwaarde: 1,2 W.
  • BESCHERMINGSKLASSE: I (IEC 61140, EN 61140, VDE 0140-1)
  • Aantal interfaces: 2
  • Luchtdruk (werking): 80 kPa ... 160 kPa (max. 2000 m üNN)
  • Leveringsomvang: Inclusief inLine-stekker en tekstveld
  • Voedingsspanningsbereik: 108 V AC ... 135 V AC
  • Aansluittechniek: Aansluittechniek
  • Toegestane luchtvochtigheid (opslag/transport): 75% ... 85% (een geringe condensatie van korte duur mag af en toe op de buitenbehuizing voorkomen)
  • Opmerking over de toepassing: Alleen voor industrieel gebruik
  • Stroomverbruik: 0.25 A
  • Printaansluiting: Printaansluiting
  • Ingangsspanning: 120 V/AC
  • Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
  • Aantal kanalen: 1
  • Benaming ingang: Digitale ingangen
  • Beschrijving van de ingang: IEC 61131-2 type 1
  • Aantal ingangen: 1
  • Digitaal: Digitaal:
  • Ingangsspanningsbereik „0"-signaal: 0 V AC ... 40 V AC
  • Ingangsspanningsbereik "1"-signaal: 77 V AC ... 135 V AC
  • Voeding: Elektronica module: Voeding: Elektronica module
  • Voedingsspanning: 120 V AC
  • inLine lokale bus: inLine lokale bus
  • Module: Module
  • ID-code (dec): 190
  • ID-code (HEX): BE
  • Lengtegraad (HEX): C2
  • Lengtegraad (dec): 194
  • Procesgegevenskanaal: 2-bits
  • Invoeradresruimte: 2 bits
  • Uitvoeradresruimte: 0 bytes
  • Registerlengte: 2 bits
  • Behoefte aan parametergegevens: 1 byte
  • Behoefte aan configuratiegegevens: 4 bytes
  • NOMINALE INGANGSSPANNING UIN: 120 V AC
  • Nominale ingangsstroom bij UIN: 8,1 mA (bij nominale spanning)
  • Sensorstroom per kanaal: Max. 500 mA
  • Potentialen: Voeding van de logica (UL): Potentiaal: Voeding van de logica (UL)
  • Potentialen: Voeding van de randapparatuur: Potentiaal: Voeding van de randapparatuur
  • Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
  • Testspanning: 5 V voeding van inkomende afstandsbus / 7,5 V voeding (buslogica): 500 V AC, 50 Hz, 1 min.
  • Testspanning: 5 V voeding van de secundaire bus / 7,5 V voeding (buslogica): 500 V AC, 50 Hz, 1 min.
  • Testspanning: 7,5 V voeding (buslogica) / randapparaat bereik: 2500 V AC, 50 Hz, 1 min.
  • Testspanning: Eenheidscontrole: 1200 V AC, 50 Hz, 1 min.
  • inLine-aansluitstekker: inLine-aansluitstekker
Soortnaam

Digitale module

Type

IB IL 120 DI 1-PAC

Aantal digitale ingangen (max.)

1

Aantal ingangen (max.)

1

Aantal ingangen

1 x

Voedingsspanning

120 V/AC

7.5 V/DC

Hoogte

119.8 mm

71.5 mm

Breedte

12.2 mm

IP20

Afm.

(l x b x h) 71.5 x 12.2 x 119.8 mm

Aansluittechniek

3-aders

Aansluiting

Trekveeraansluiting

Stroomverbruik (max.)

0.25 A

Fabrikantnr.

2861917

Uitvoering

modulair

Montage

DIN-rail montage

Max. omgevingstemperatuur

55 °C

Min. omgevingstemperatuur

-25 °C

Logicaspanning UL

7.5 V/DC

Diepte

70.430346 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitale module 120 V/AC, 7.5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitale module 120 V/AC, 7.5 V/DC

Omschrijving

inLine, digitale invoerklem, digitale ingangen: 1, 120 V AC, aansluittechniek: 3-draads, overdrachtssnelheid in lokale bus: 500 kBit/s, beschermingsklasse: IP20, inclusief inLine-stekker en tekstveld
