Name: Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Beveiligingsschakelaar 1x NO 1 stuk(s)
Brand: Phoenix Contact
SKU: 2141029
Availability: InStock

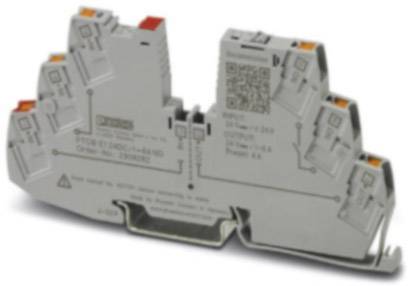

Een grijs railrailayrelais met oranje stekkerverbindingen. Het draagt het opschrift 'Phoenix Contact'.

Een modulaire rijgklem met zes draadaansluitingen, kleurgecodeerde aansluitingen en genummerde terminals tegen een blauwe achtergrond.

Een elektrische verdeelstrip met verschillende stopcontacten, voorzien van schakelaars en labels zoals 'F1', '1.2', '2.2'.

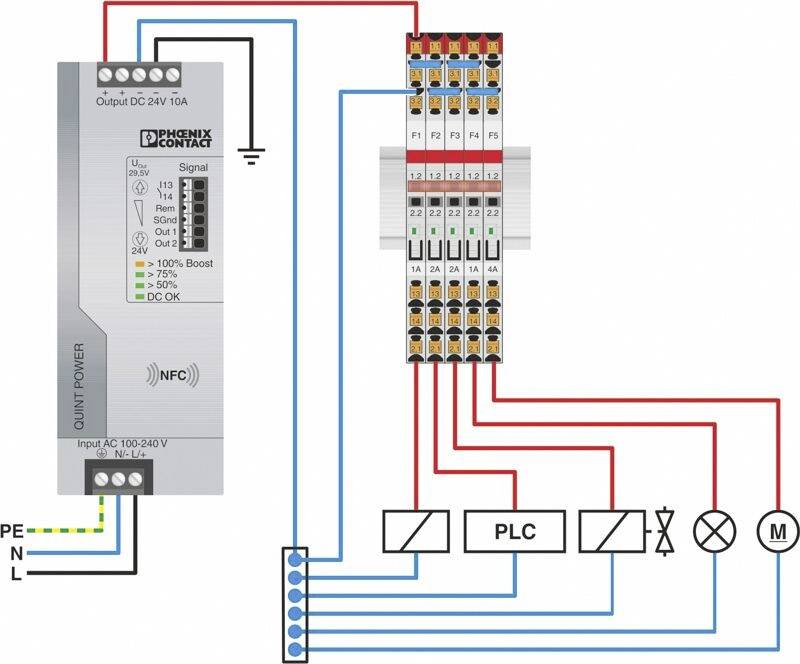

'Bedradingsschema van een Phoenix Contact voedingsapparaat met aansluiting op een PLC, zekeringen en een motor. Toont bekabeling voor stroomvoorziening.'

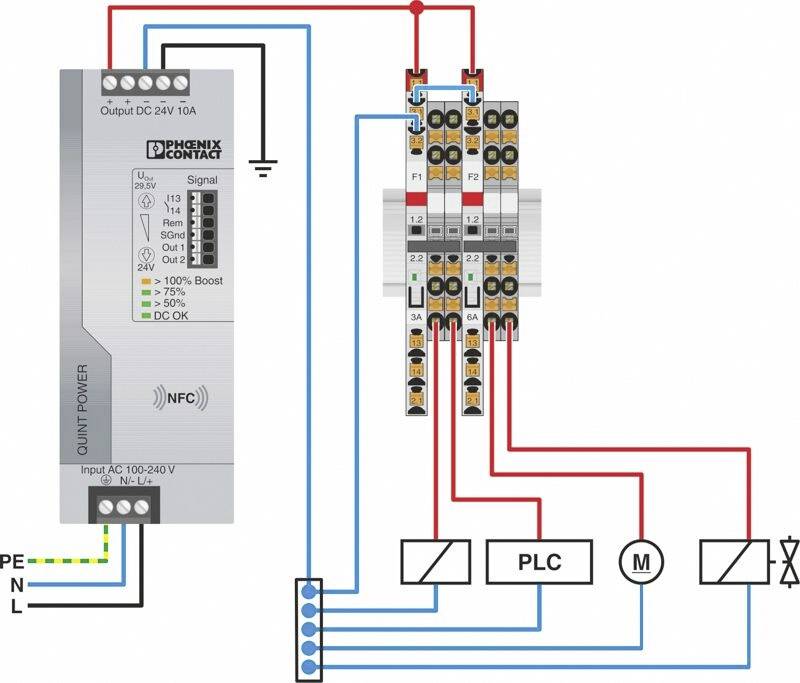

'Schakelschema toont een voedingseenheid van Phoenix Contact die een besturings-eenheid (PLC) en een motor (M) via zekeringen van stroom voorziet.'

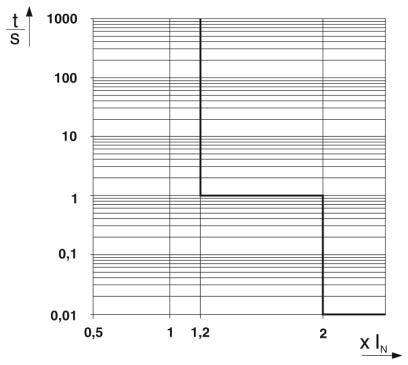

'Diagram: Coördinatensysteem met Y-as 't/S' lopend van 0,01 tot 1000, X-as 'X/IN' van 0,5 tot 2. Lijn toont sprongen bij 1 en 2.'

Diagram toont stroomsterkte (I) in Ampère tegen temperatuur (T) in graden Celsius. Stroom blijft 24 A van -20°C tot 40°C, daalt vervolgens.

Technische tekening van een onderdeel met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm. Verschillende perspectieven.

Diagram toont stroom (I) in ampère versus temperatuur (T) in graden Celsius. I blijft constant op 8 A van -20°C tot 50°C, waarna deze licht daalt.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 29 okt.

79 Stuk(s)

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 45,99 / Stuk)

€ 45,99

incl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montagemethode: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: montagerailmodule eendelig
Soort beveiliging: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC- 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 15 A DC
Rendement: > 99%
Ruststroom I0: gewoonlijk 12 mA
Vermogensverlies: gewoonlijk 0,3 W (bij stationair gebruik)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuurderating: 21 A (totale stroom bij 60 °C)
Soort activering: E (elektronisch)
Vereiste voorzekering: niet vereist, geïntegreerd fail-safe-element
Spanningssterkte: maximaal 35 V DC (lastcircuit)
Spanningsval: 0,13 V (bij 8 A)
Uitschakeltijd lastcircuit: ≤ 10 ms (bij kortsluiting > 2,0 x IN)
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 14
Kabeldiameter flexibel met adereindhuls met kunststof huls: 0,2 mm²- 2,5 mm²
Kabeldiameter flexibel met adereindhuls zonder kunststof huls: 0,2 mm²- 2,5 mm²
Bedrijfsspanning DC: 0 V DC- 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/1-8A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

Ingangsspanning: 24 V/DC

UKCA: Ja
