Phoenix Contact 2909903 PTCB E1 24DC/2A NO Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

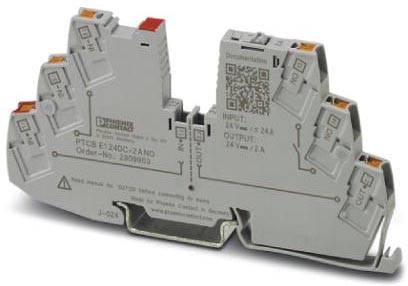

Een grijs, modulair opgebouwd elektrisch onderdeel met meerdere aansluitingen en gedrukte technische specificaties.

Afbeelding vergelijkbaar

'Elektronisch apparaat met meerdere aansluitingen waarop gekleurde kabels zijn aangesloten, voor een neutrale achtergrond.'

Multipolaire klem met meerkleuren kabels, gemarkeerde schakelaars van 'F1' tot 'F6' en zekeringen. Verbindt elektrische circuits in elektronische installaties.

'Diagram van een elektrisch schema met een voedingseenheid en een PLC. Bijschriften tonen verbindingen en stroomsterktes.'

Een verticale rij elektrische zekeringen, gemarkeerd met '1.1', '1.2', '2.1', '2.2' en 'F1'; groene LED brandt.

Bedradingsschema voor een elektrisch systeem met voeding, beveiligingsschakelaar en besturing. Toont bedrading en aansluiting op PLC en motor.

Diagram toont stroom (I in Ampère) tegen temperatuur (T in graden Celsius); van -40°C tot 25°C constant bij 24A, daalt abrupt bij 60°C.

Diagram toont een tweedimensionaal coördinatenstelsel met logaritmische schalen. 't/S' staat op de y-as, 'X/N' op de x-as. Lijnen vormen een trapvormig patroon.

Technische tekening van een elektrische aansluitklem met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 31,40 / Stuk)

€ 31,40

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 4 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (in de stand neutraal)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 21 A (totale stroom bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Spanningsval: 0,06 V (bij 2 A)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 4 mm²
Aderdoorsnede AWG: 24 ... 14
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mm² ... 2,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/2A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Toepassingen eenvoudig opbouwen, aangezien overbrugbaar voor serieklemmen programma CLIPLINE complete. Individueel opbouwen voor passende bescherming, precies volgens uw eisen.

De teksten voor dit artikel zijn automatisch vertaald.
