Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

Een grijze, rechthoekige elektrische apparaat met seriële aansluitklemmen en een stroomsterktebereik van 1-10 A aan de voorkant.

Afbeelding vergelijkbaar

Elektronisch apparaat met vier groene lampjes aan de linkerkant en genummerde aansluitingen aan de rechterkant. Gemarkeerd met 'OUT+' en 'CBMC'.

Elektronische beschermschakelaar met LED-indicatoren voor verschillende kanalen. Heeft een breedte van 36 mm.

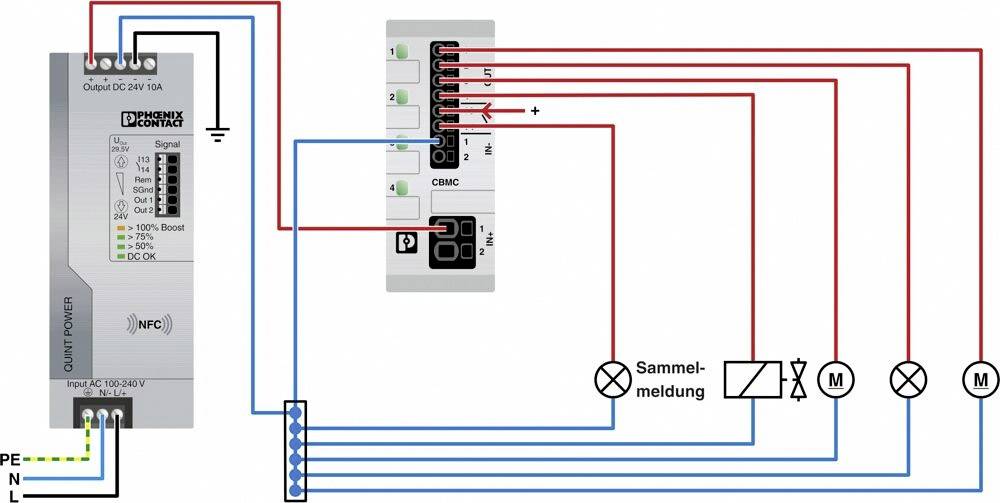

'Schakelschema voor aansluiting van een voeding op een verdeler. Toont bedrading voor signaallichten en motoren. Labels: PE, N, L.'

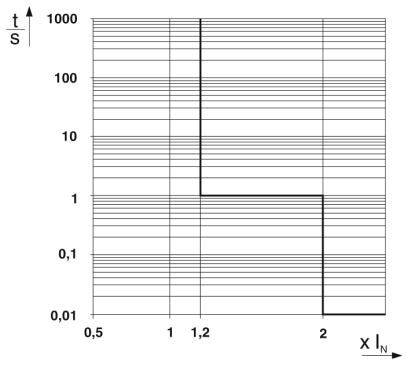

'Logaritmische grafische weergave met X-as: X In en Y-as: t/S. Toont trapsgewijs verloop met stappen bij 1, 2 en 2.'

Diagram toont stroom (I) in ampère op de Y-as en temperatuur (T) in graden Celsius op de X-as. Stroom daalt van 40 A bij 40°C tot 20 A bij 60°C.

Technische tekening van een elektrische module met afmetingen: 36 mm breedte, 90 mm hoogte, 98 mm diepte. Toont aansluitingen en netwerkpoorten.

1/7

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Lichtgrijs

Datasheet (PDF)

11 Stuk(s)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 123,96 / Stuk)

€

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: max. 40 A DC (IN+)
Fail-safe-element: 15 A DC (per uitgang kanaal)
Rendement: 99 %
Ruststroom I0: type. 33 mA
Vermogensverlies: type. 0,8 W (bij stationair draaien)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 24 A DC (bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 2,5 mm²
Aderdoorsnede AWG: 24 ... 12
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,25 mm² ... 1,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,25 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Lichtgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -25 °C

: IP20

: 98 mm

Breedte: 36 mm

Hoogte: 90 mm

Inhoud: 1 stuk(s)

Type: CBMC E4 24DC/1-10A NO

Afm.: (l x b x h) 98 x 36 x 90 mm

Ingangsspanning: 24 V/DC

Gewicht: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Zonder gereedschap instelbare circuits eenknopsbediening van de afdrukbare LED-knoppen. Directe registratie van bedrijfstoestand via status-LED's in verkeerslichtkleuren.
